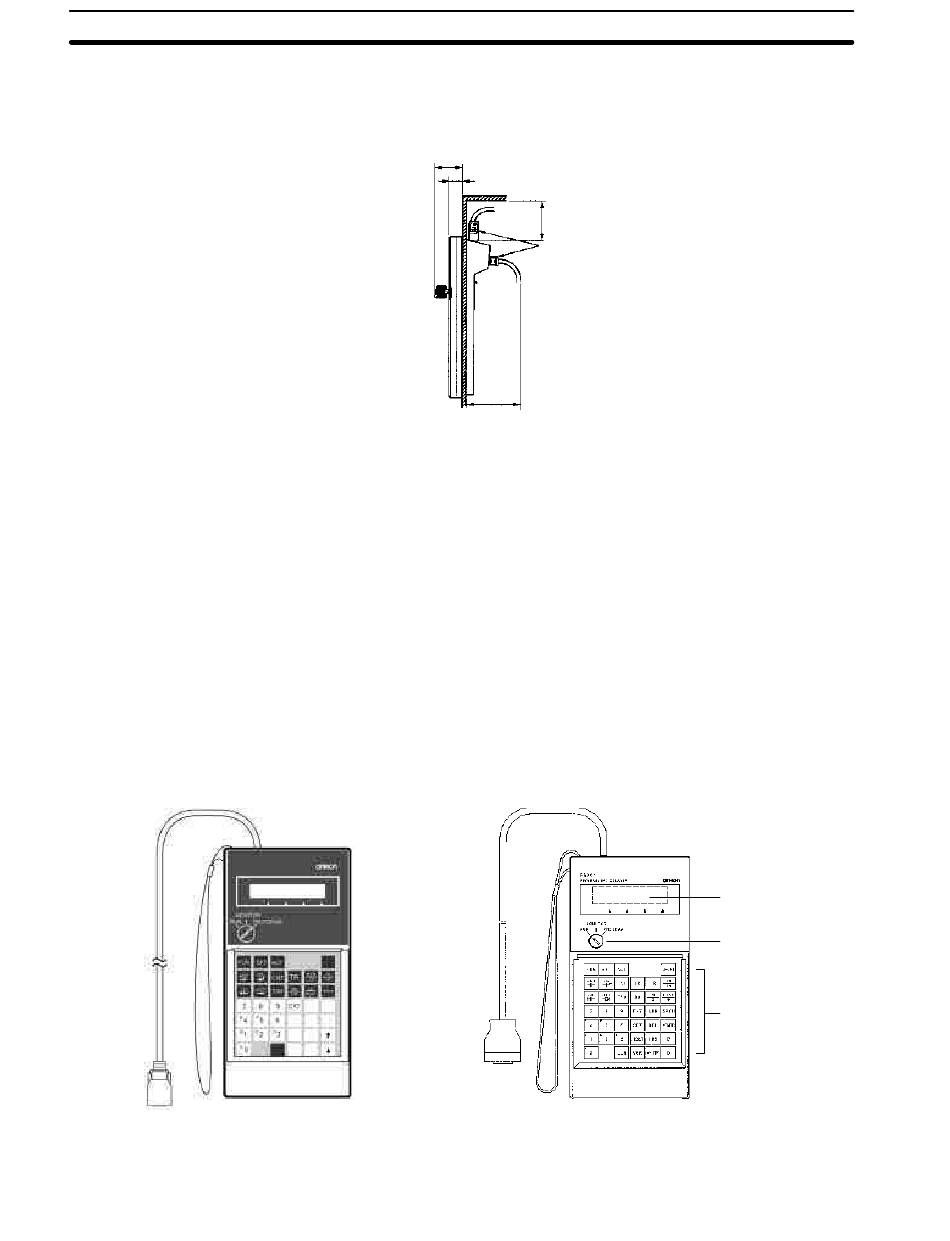

Utilisation d'une Console de programmation

4-1-2 Consoles de programmation compatibles

CQM1H-PRO01-E
Câble de connexion
Le CQM1H-PRO01-E peut être
(2m)
connecté directement au CPM2C.
156
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Laisser au moins 80 mm pour le connecteur du câble au-dessus de la console
de programmation.
37
Deux Consoles de programmation sont utilisables avec le système CPM2C :
Ces consoles sont les appareils CQM1–PRO01–E et C200H–PRO27–E. Les
fonctions des touches de ces Consoles de programmation sont identiques.
Appuyer sur la touche MAJ et la maintenir en position basse pour entrer la lettre
qui est dans le coin supérieur gauche de la touche ou la fonction supérieure
d'une touche qui a deux fonctions. Par exemple, la touche AR/HR du
CQM1–PRO01–E AR/HR permet de spécifier la zone AR ou la zone HR ;
appuyer sur MAJ puis relâcher cette touche et appuyer ensuite sur la touche
AR/HR pour spécifier la zone AR.
SHIFT
CONT
#
CHG SRCH
SET MONTR
DEL
RESET INS
CLR VER WRITE
Câble de connexion
(2 m)
15
Au moins 80 mm nécessaires.
Les deux connecteurs
peuvent être utilisés.
Environ 70 mm nécessaires.
CQM1-PRO01-E
Chapitre 4-1
Afficheur
LCD
Sélecteur de
mode
Touches de
fonctions
