Compteurs Et Interruptions À Grande Vitesse - Omron SYSMAC CPM2C Guide D'installation

Caractéristiques et fonctions du CPM2C
Suivi de vitesse Maître/Esclave
Contrôle par impulsions
synchronisées
(sorties à transistor
seulement)
Compteurs et
interruptions à grande
vitesse
Contrôle de position
facile avec des sorties à
impulsions
(Seulement sorties à
transistor)
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

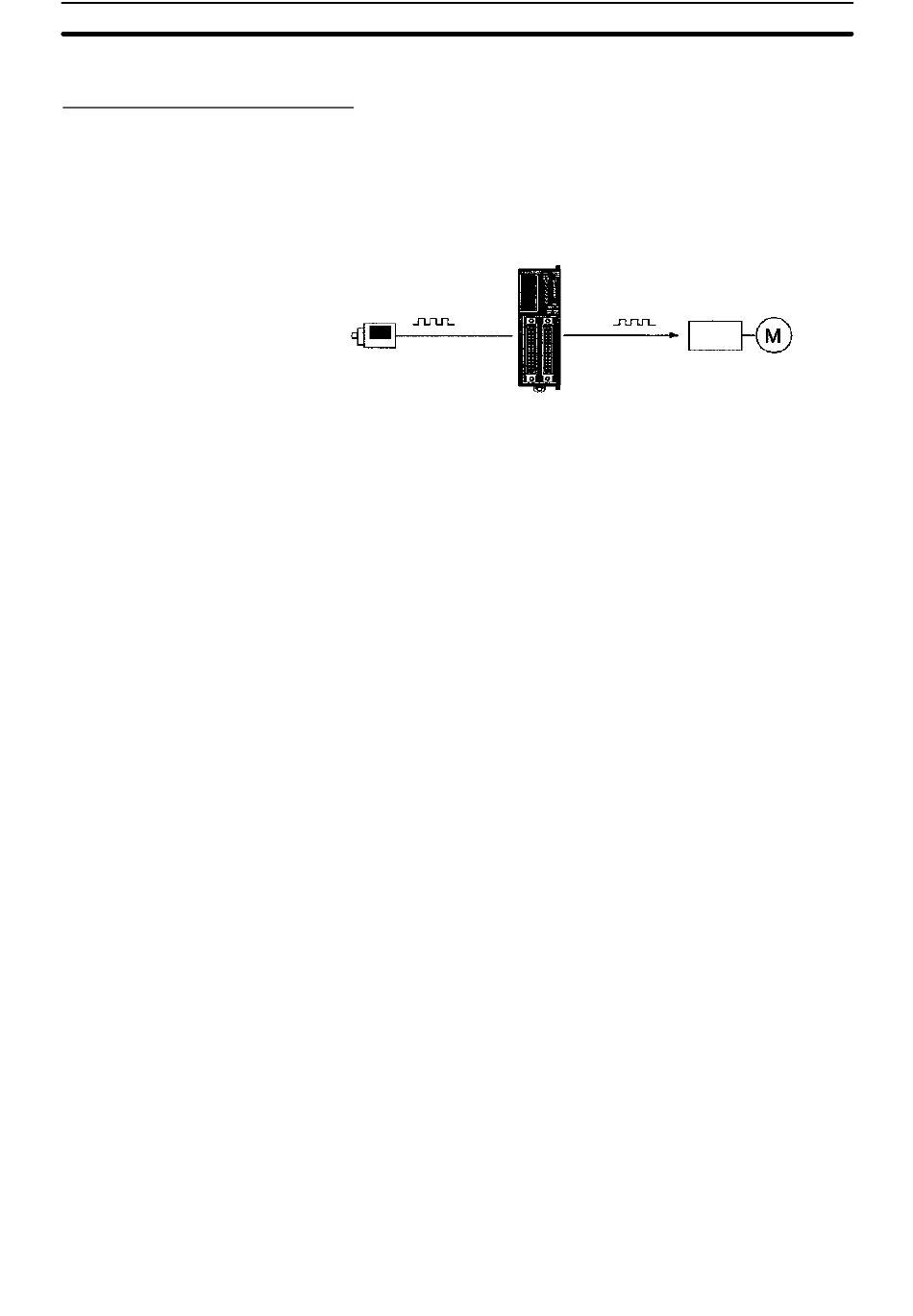

Le contrôle par impulsions synchronisées fournit un moyen facile de synchroni-
ser le fonctionnement d'un équipement esclave avec l'équipement maître. La
fréquence des impulsions de sortie peut être contrôlée sous la forme d'un multi-
ple de la fréquence des impulsions d'entrée, ce qui permet de synchroniser la
vitesse d'un équipement esclave (par exemple un convoyeur d'alimentation) sur
la vitesse de l'équipement maître.
Codeur
Maître
Les impulsions sortent à un multiple fixe de la fréquence d'entrée.
Le CPM2C a deux types d'entrées compteurs à grande vitesse. Une entrée
compteur à grande vitesse a une fréquence de réponse de 20 kHz/5 kHz et les
entrées d'interruption (en mode compteur) ont une fréquence de réponse de
2 kHz.
Le compteur à grande vitesse simple peut être utilisé dans n'importe lequel des
quatre modes d'entrée : le mode à phase différentielle (5 kHz), le mode d'entrée
d'impulsions plus la direction (20 kHz), le mode d'impulsions haut/bas (20 kHz),
ou le mode à incrément (20 kHz). Les impulsions peuvent être déclenchées
quand le comptage atteint une valeur préréglée ou tombe dans une gamme spé-
cifiée.
Les entrées d'interruption (mode compteur) peuvent être utilisées pour incré-
menter les compteurs ou les décrémenter (2 kHz) et déclencher une interruption
(en exécutant le programme d'interruption) quand le comptage atteint la valeur
cible. Quatre entrées d'interruption peuvent être utilisées dans les unités cen-
trales à 20 points et deux entrées d'interruption dans les unités centrales à 10
points.
Les API CPM2C avec sorties à transistor ont deux sorties, qui peuvent produire
des impulsions de 10 Hz à 10 kHz (sorties à une seule phase).
Si elles sont utilisées comme sorties à une seule phase, il peut y avoir deux sor-
ties avec une gamme de fréquence de 10 Hz à 10 kHz avec un rapport cyclique
fixe, ou de 0,1 à 999,9 Hz avec un rapport cyclique variable (rapport cyclique de
0 à 100%).
Si elles sont utilisées comme sorties à impulsions haut/bas plus le sens de direc-
tion, il ne peut y avoir qu'une sortie seulement avec une gamme de fréquence de
10 Hz à 10 kHz.
CPM2C
Entraînement du moteur
Chapitre 1-1
Moteur
Esclave
3
