Montage et installation
Détermination des lieux d'installation et de mesure
3.1.1
La précision de mesure est influencée, entre autres, par le comportement de l'écoulement
et par la position de l'axe de mesure. De grandes variations de section, des coudes dans la
conduite, des équipements, des volets d'entrée d'air peuvent causer des déformations du
profil de l'écoulement ou des turbulences ayant un effet négatif sur le résultat de la mesure.

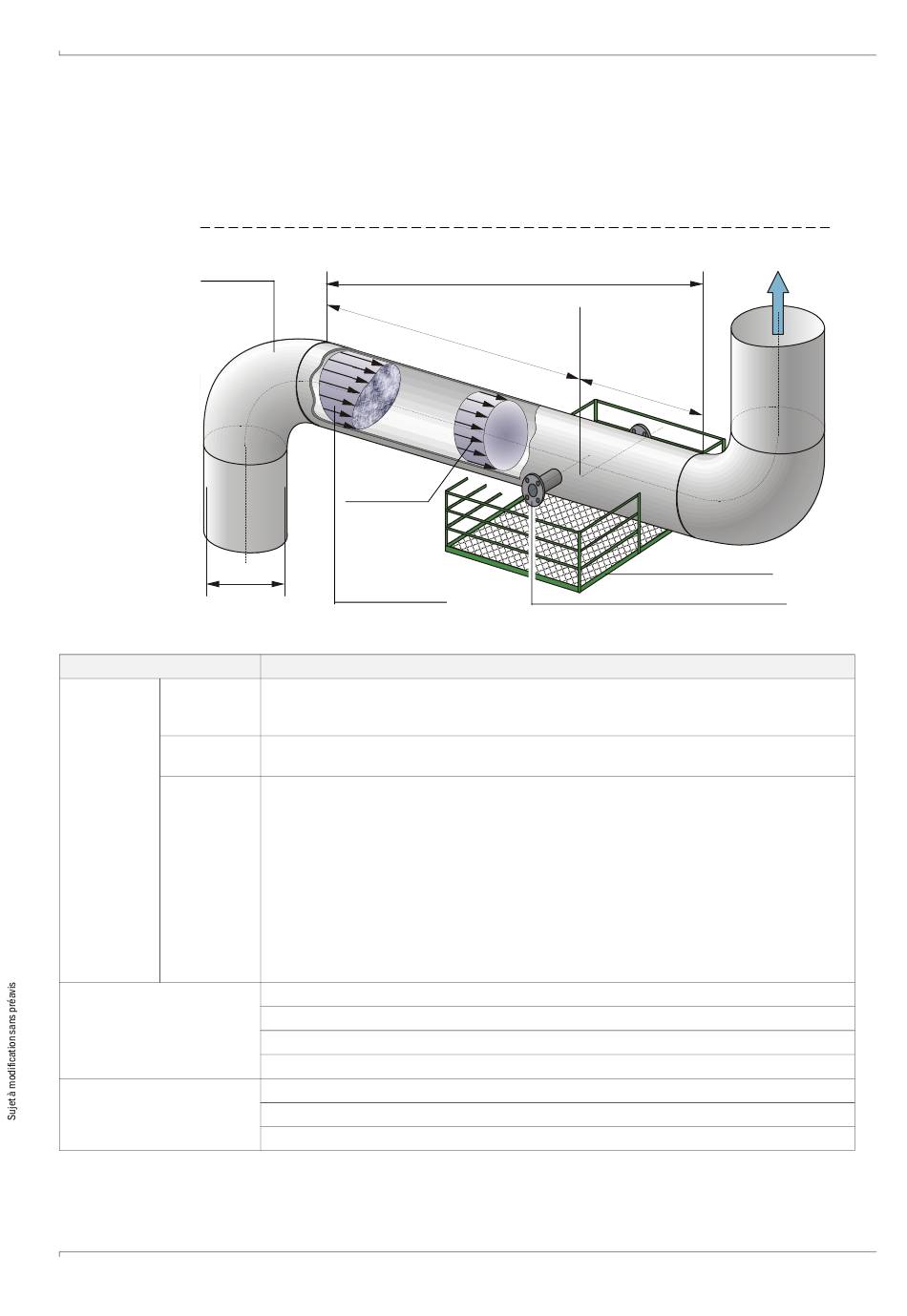

Fig. 30 Lieux d'installation et de mesure
Conduite
Exigences générales
3.1.1.1
Critères
Comportement
de
l'écoulement
Forme de la
conduite
Longueurs des
sections
d'arrivée et de
Lieu de mesure départ
Lieu d'installation
Plate forme de travail
FLOWSIC100 Flare · Manuel d'utilisation · 8013207/10FL/V 2-4/2018-07 · © SICK Engineering GmbH
A
Profil écoulement
homogène
Di
Profil écoulement
non homogène
Exigences
Position où l'écoulement du gaz est essentiellement homogène
Des profils uniformes, équilibrés sont en général obtenus avec des longues sections d'arrivée et de
départ
Si possible, pas de déformation, de changement de section, de courbe, de conduit d'alimentation
ou de vidange, de volet ou d'équipement dans les zones des secdtions d'arrivée et de départ
Les conditions isométriques au point de mesure sont très importantes pour déterminer la
tuyauterie amont et aval nécessaire, et doivent être étudiées avec soin.
● Une arrivée d'écoulement dans des conditions non critiques exige une conduite droite amont de 
longueur > 10 x Di et une conduite droite aval > 5x Di. SICK propose une expertise pour
déterminer le réglage optimum du compteur dans les conditions existantes d'arrivée et départ
des conduites de gaz.
● Des arrivées avec turbulences plus complexes demandent de plus longues conduites droites
jusqu'à 20 Di/10 Di.
● Si l'on utilise une configuration à 2 voies de mesure, les sections d'arrivée et de départ mini-
males nécessaires peuvent encore être réduites par comparaison à celles utilisées pour une
mesure à simple voie et ce en ayant la même incertitude de mesure.
● En cas de sections d'arrivée/départ trop courtes : section d'arrivée > section de départ
Conduites verticales, horizontales ou inclinées
Installation exempte de vibrations, accélération < 1 g
Le plus loin possible des vannes de contrôle ou d'appareils bruyants
Avec des sources de tension et de la lumière
Accès facile et sécurisé pour les travaux d'installation et de maintenance des E/R
Plate-forme sécurisée par une barrière préventive si nécessaire
Suffisamment d'espace libre pour monter/démonter les E/R
Zone d'installation possible
Voie d'arrivée
10 Di
Voie de départ
5 Di
Plate forme de travail
Montage bride à souder
