Câblage - SICK FLOWSIC100 Flare Manuel D'utilisation

MCUP en boîtier antidéflagrant, pour utilisation en zone 1 et CL I, Div 1
3.8.5.2

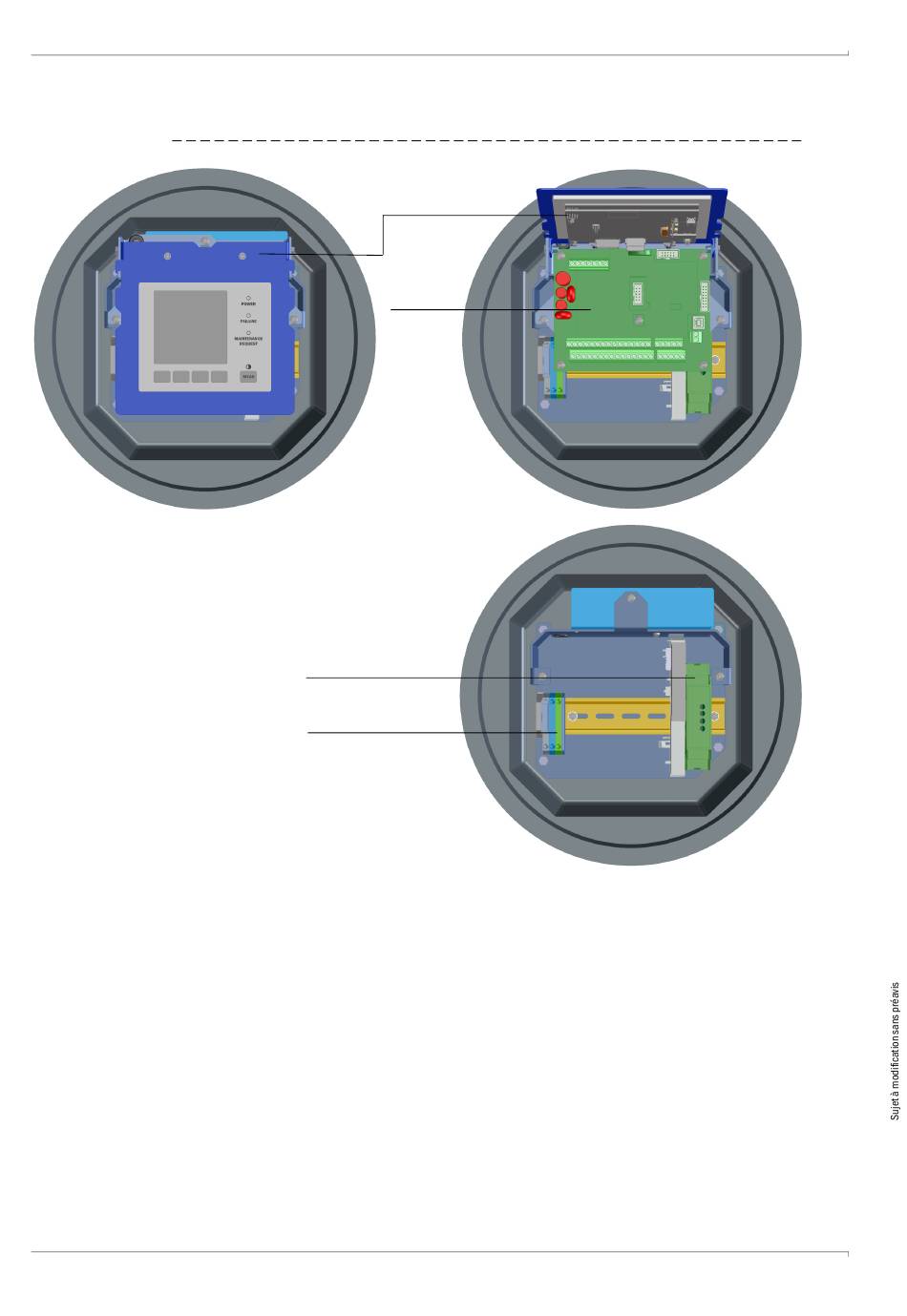

Fig. 66 Câblage circuit MCUP (avec options) en version antidéflagrante pour zone 1 et Cl I, Div 1
Schémas de câblage  p. 248, § 6.7
Câblage
3.8.6
Travail à réaliser
 Raccorder les câbles de liaison selon les Fig. 60 ( p. 127) et Fig. 61 ( p. 128) et Fig. 67
( p. 138) à Fig. 71 ( p. 142).
 Raccorder les câbles des signaux d'états (fonctionnement/défaut, maintenance, cycle
de test, requête de maintenance, seuil), des sorties analogiques, des entrées
analogiques et binaires selon les besoins ( p. 130, Fig. 63).
 Raccorder le câble d'alimentation aux bornes L1, N, PE ( p. 129, Fig. 62)
136
Module affichage
(repliable)
Carte
processeur
Vue de l'intérieur
sans carte
processeur
Option
Module interface
Modules E/S
optionnels
