Installation
Installation des capteurs externes de pression et température
3 . 5
Sur le corps du FLOWSIC500 se trouvent des points d'accès pour la mesure de pression et
température.

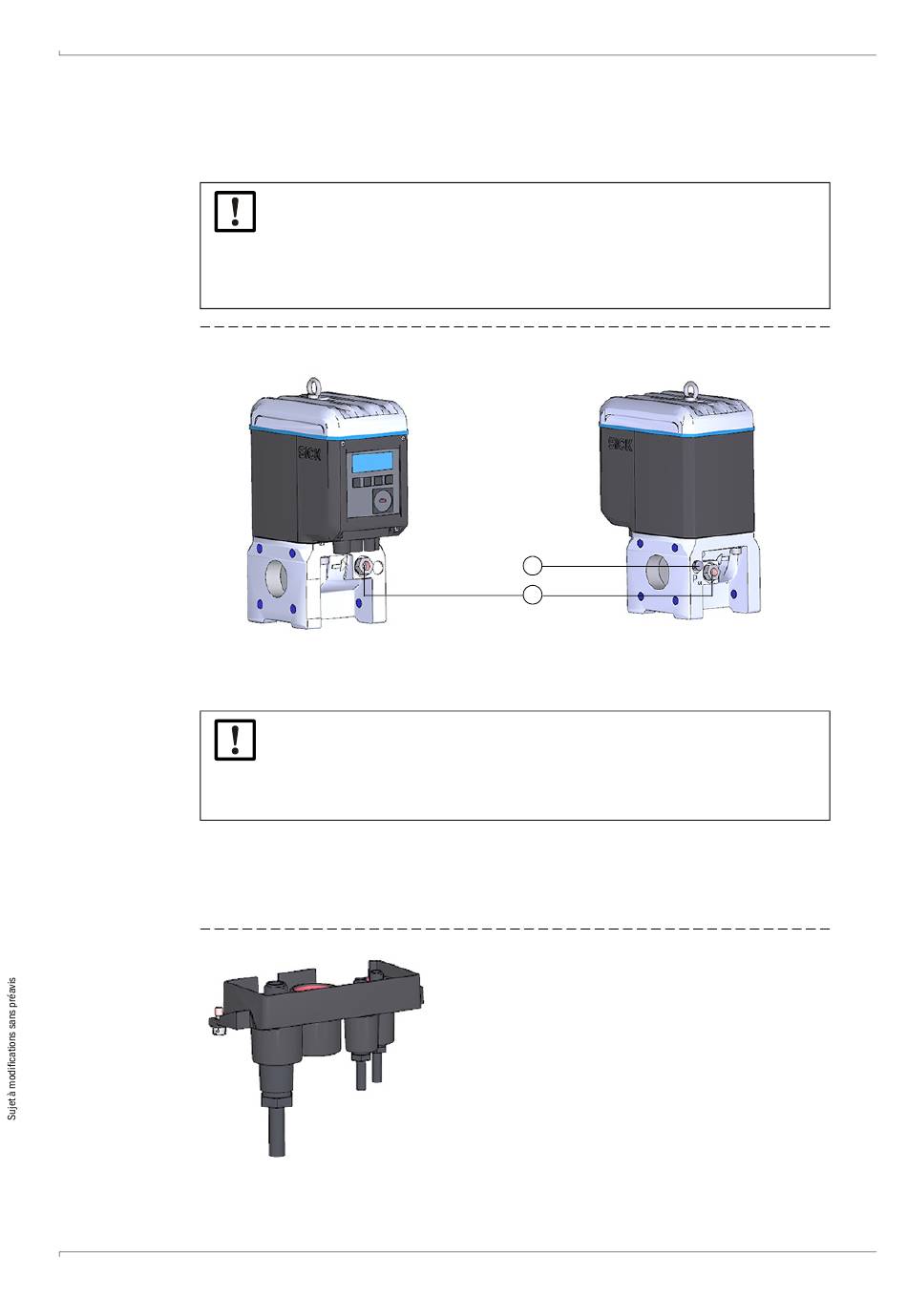

Figure 24
Accès mesure pression et température (devant et derrière)
1 Point de mesure de la pression
2 Alternative points de mesure de température

Montage du couvercle des connecteurs

3.5.1
Le couvercle des connecteurs doit être monté avant le montage des capteurs.
1 Faire passer les connecteurs à travers les ouvertures du couvercle.
Figure 25
Capot connectique
FLOWSIC500 · Manuel d'utilisation · 8015392 V 2.1 · © SICK AG
IMPORTANT :
Le point de mesure utilisé pour la mesure de pression est repéré par "P
les compteurs avec sens de flux "gauche-droite" (→) le point de mesure de
pression repéré se trouve à l'arrière du corps du compteur ; sur les compteurs
avec sens de flux "droite-gauche" (←) le point de mesure de pression repéré se
trouve à l'avant du corps du compteur.
IMPORTANT : faire attention à une distance de montage suffisante !
En cas d'installation des capteurs sur les points de mesure arrière, faire
attention à respecter une distance suffisante à la paroi ou à d'autres com-
posants.
La distance à la paroi minimale recommandée est de 0,3 m.
1
2
". Sur
M
43
