Paramétrage Entrées Analogiques - SICK FLOWSIC100 Flare Manuel D'utilisation

Démarrage et réglage des paramètres
Paramétrage entrées analogiques
4.2.7
Choisir le répertoire «Parameter / Measure Point 1(2/3) / Analog Input Parameter» (fichier
«MCU-P») pour paramétrer les entrées analogiques.

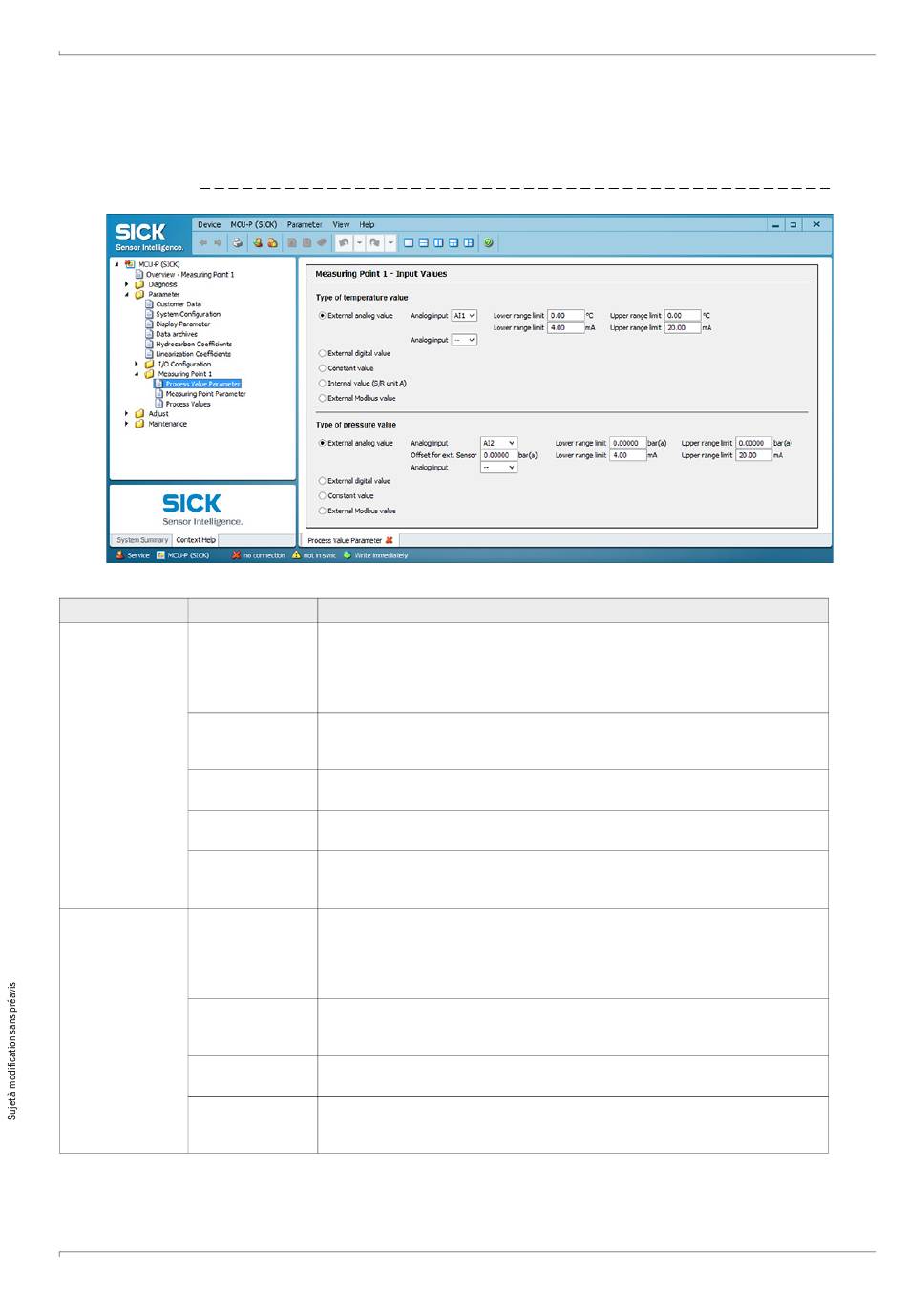

Fig. 110 Répertoire «Parameter / Measuring Point 1 / Analog Input Parameter»
Champ Paramètre
External analog
value (valeur
analogique externe)
External digital
value (valeur binaire
externe)
Type of temperature
value (type de
Constant Value
mesure de
(valeur constante)
température)
Internal value (E/R
A) (valeur interne)
External Modbus
value (valeur
Modbus externe)
External analog
value (valeur
analogique externe)
Type of pressure
External digital
value (type de
value (valeur binaire
mesure de
externe)
pression)
Constant Value
(valeur constante)
External Modbus
value (valeur
Modbus externe)
FLOWSIC100 Flare · Manuel d'utilisation · 8013207/10FL/V 2-4/2018-07 · © SICK Engineering GmbH
Remarques
La valeur d'un des capteurs externes connectés à l'entrée analogique est utilisée
pour calculer les valeurs normalisées.
La sélection de ce paramètre ouvre des champs d'entrée pour choisir l'entrée
analogique, pour paramétrer la plage des mesures physiques et pour affecter des
seuils de plage aux entrées analogiques.
Informations plus détaillées dans le document 8017538 «FLOWSIC100 Flare: MCUP
Interfaces», §4.3 «Starting up the digital transmitter interface» .
Une valeur constante entrée dans le champ adjacent est utilisée pour calculer les
valeurs normalisées.
La température obtenue en interne dans l'unité E/R A est utilisée pour calculer les
valeurs normalisées
Lecture de températures externes via des registres Modbus ; voir les spécifications
Modbus pour des informations détaillées.
La valeur d'un des capteurs externes connectés à l'entrée analogique est utilisée
pour calculer les valeurs normalisées.
La sélection de ce paramètre ouvre des champs d'entrée pour choisir l'entrée
analogique, pour paramétrer la plage des mesures physiques et pour affecter des
seuils de plage aux entrées analogiques.
Informations plus détaillées dans le document 8017538 «FLOWSIC100 Flare: MCUP
Interfaces», §4.3 «Starting up the digital transmitter interface» .
Une valeur constante entrée dans le champ adjacent est utilisée pour calculer les
valeurs normalisées.
Lecture de pressions externes via des registres Modbus ; voir les spécifications
Modbus pour des informations détaillées.
