Accessoires de montage

2.2.2
Les E/R sont montés sur la conduite de gaz en utilisant les accessoires suivants :

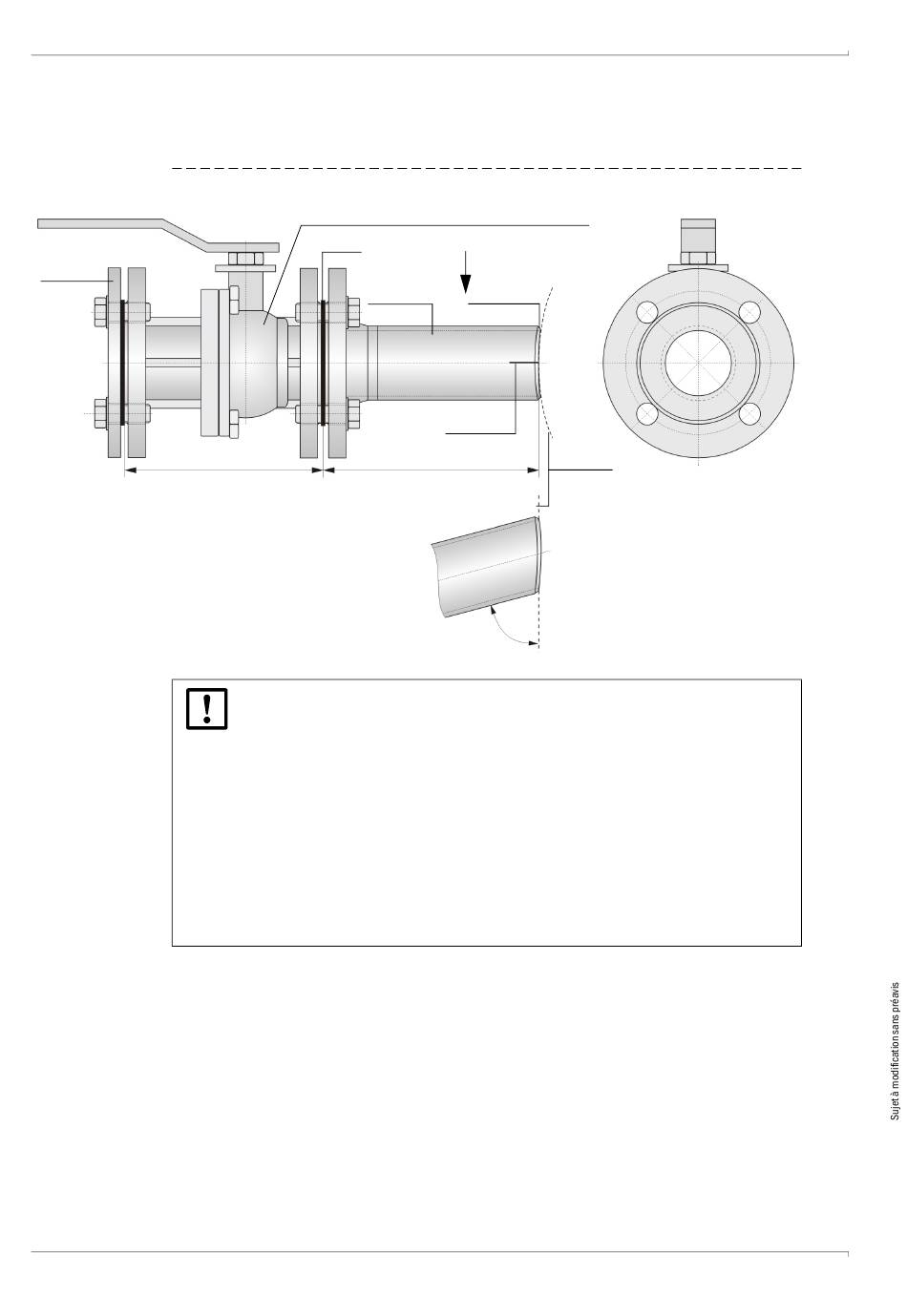

Fig. 23 Accessoires de montage (selon ANSI CL150 ; exemple avec la bride avec tube à souder 2" Long Welding Neck)
Obturateur
bride
54
Vanne à bille (uniquement pour les E/R rétractables)
Joint
Tube
VL
REMARQUE :
Utilisation des accessoires de montage pour une plage standard de
températures - 70...+ 180 C :
● La vanne à bille ne doit pas être isolée pour des températures de gaz en-
dessous de - 40 °C ou supérieures à + 160°C.
● Pour des températures de gaz en-dessous de -40 °C ou supérieures à
180°C, la température de la bride de la vanne à bille sur le côté bride avec
tube à souder doit être testée après la phase de démarrage. Si nécessaire,
l'isolation thermique de la bride avec tube à souder doit être enlevée pour
pouvoir rester dans la plage de température spécifiée.
● Les plages de température et de pression décrites à la  p. 55, 2.2.2.1 ne
doivent pas être dépassées. Des matériaux utilisables en-dehors de
ces spécifications sont disponibles sur demande.
FLOWSIC100 Flare · Manuel d'utilisation · 8013207/10FL/V 2-4/2018-07 · © SICK Engineering GmbH
A
Chanfrein
pour soudure
Angle
voie de
mesure
90 °
Repère
L (conduite)
Vue A
pour angle axe de
mesure 75 °
75 °
Description du produit
(bride aveugle)
non représentée
Raccord
ANSI CL150 2" ou 3"
