3.4) Installazione dei vari dispositivi

Effettuare l'installazione degli altri dispositivi previsti seguendo le rispettive istruzioni. Verificare nel paragrafo "3.6 Descrizione dei collegamenti
elettrici" ed in figura 2 i dispositivi che possono essere collegati a ROBUS.

3.5) Collegamenti elettrici

!
Tutti i collegamenti elettrici devono essere eseguiti in
assenza di tensione all'impianto e con l'eventuale batteria
tampone scollegata.
1. Per rimuovere il coperchio di protezione ed accedere alla centrale
elettronica di controllo di ROBUS occorre togliere la vite a lato e
sfilare il coperchio tirandolo verso l'alto.
2. Rimuovere la membrana di gomma che chiude il foro per il pas-
saggio dei cavi ed infilare tutti i cavi di collegamento verso i vari
dispositivi, lasciandoli 20÷30 cm più lunghi del necessario. Vedere
tabella 5 per il tipo di cavi e figura 2 per i collegamenti.
3. Attraverso una fascetta raccogliere ed unire tutti i cavi che entrano
nel motoriduttore, porre la fascetta poco sotto il foro d'entrata
15
LUCYB
17
Per il collegamento di 2 motori su ante contrapposte vedere il paragrafo "7.3.5 ROBUS in modalità Slave".
8 – Italiano
S.C.A.
cavi. Sulla membrana di gomma ritagliare un foro un po' più
stretto del diametro dei cavi raccolti ed infilare la membrana lungo
i cavi fino alla fascetta; quindi reinserire la membrana nella sede
del foro per il passaggio dei cavi. Porre una seconda fascetta per
raccogliere i cavi appena sopra la membrana.

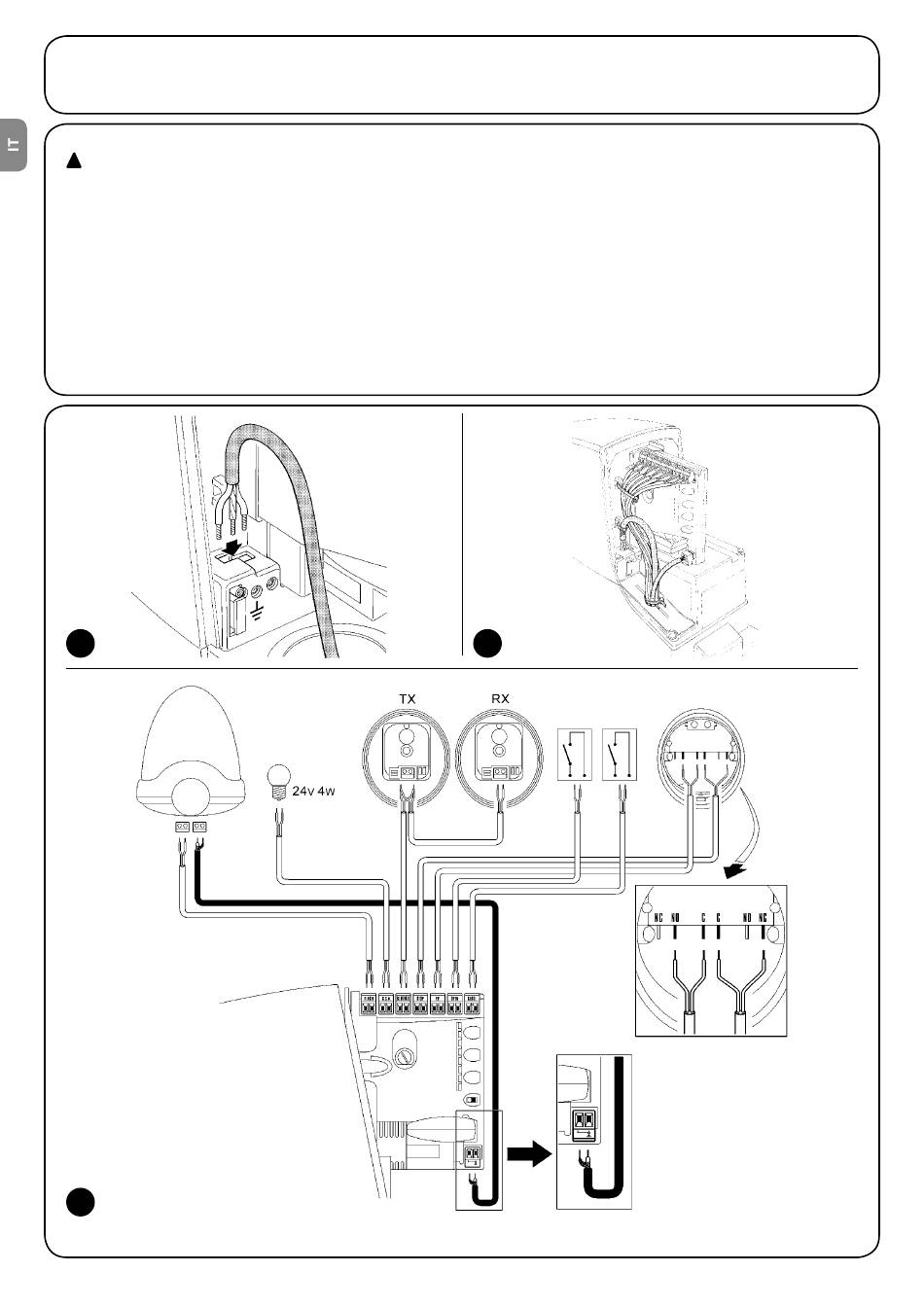

4. Collegare il cavo di alimentazione sull'apposito morsetto come
indicato in figura 15 quindi con una fascetta bloccare il cavo al
primo anello ferma cavi.
5. Eseguire i collegamenti degli altri cavi secondo lo schema di figura
17. Per maggiore comodità i morsetti sono estraibili.
6. Terminati i collegamenti bloccare con delle fascette i cavi rac-
colti al secondo anello ferma cavi, la parte eccedente del cavo
d'antenna va bloccata agli altri cavi con un'altra fascetta come
indicato in figura 16.
16

OPEN CLOSE

MOFB MOSE
