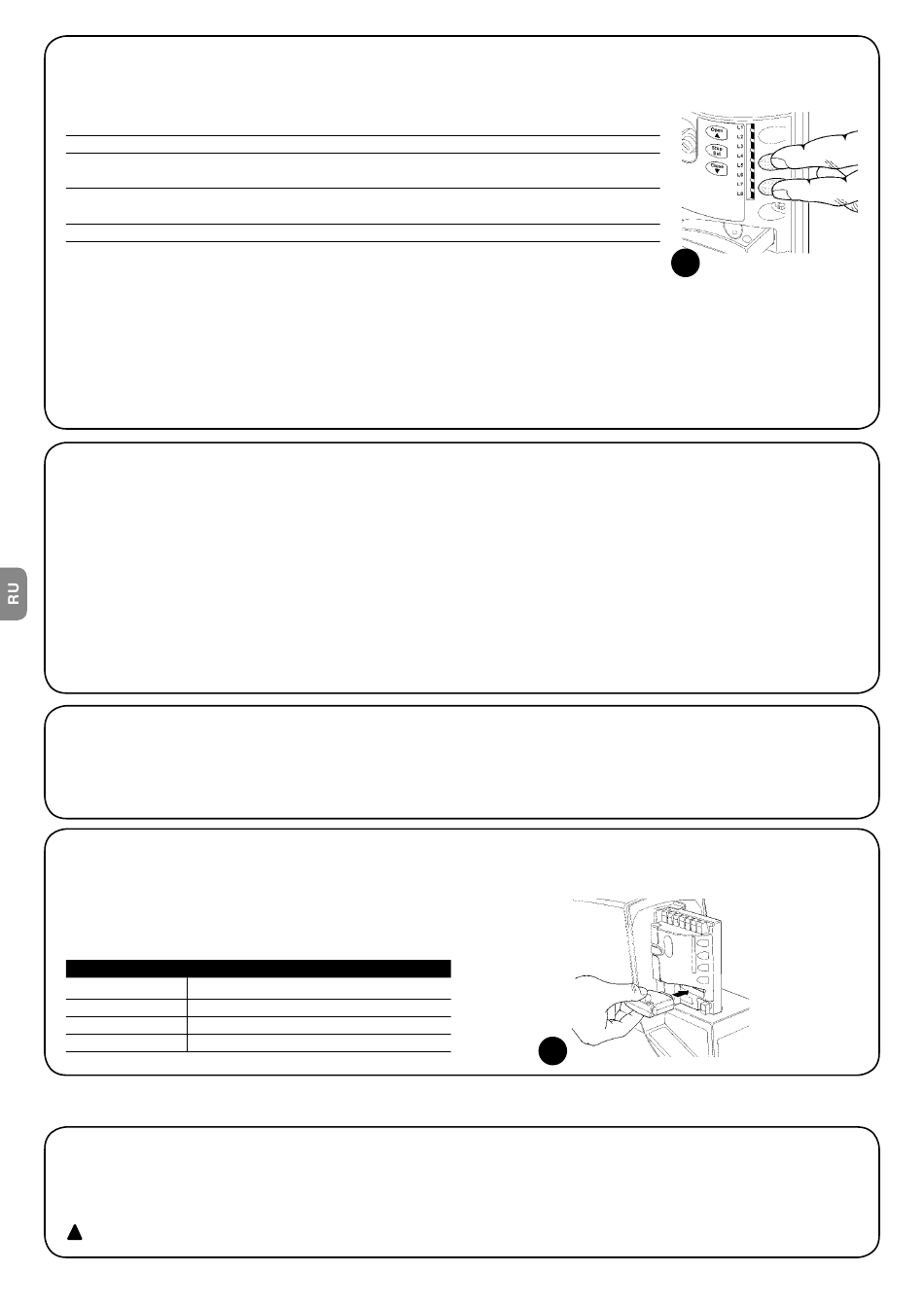

4.4) Распознавание длины створки
После распознавание устройств начинают мигать светодиодные индикаторы L3 и L4. Это означает, что блок управления должен
определить длину створки (расстояние от концевого выключателя закрывания до концевого выключателя открывания). Данное
измерение необходимо для расчета точки замедления и точки частичного открывания.
1. Нажать и удерживать нажатыми кнопки [Set] и [t]
2. Отпустить кнопки после начала выполнения операции (примерно через 3 с)
3. Проверить, чтобы началась операция открывания; иначе нажать кнопку [Stop] и проверить выпол-
нение требований параграфа «4.1 Выбор направления»; затем повторить операцию с пункта 1.
4. Подождать, пока блок управления завершить операцию открывания до достижения конечно-
го выключателя открывания; сразу же после этого начинается операция закрывания.
5. Подождать, пока блок управления завершит операцию закрывания.
Распознавание длины створки в режиме 2 для моделей 250HS и 500HS
Позволяет производить конфигурацию:
• I«Торможение» при открытии и закрытии на расстоянии 10 см;
• «Уставка скорости двигателя» для открытия и закрытия на 100% (режим «крайне быстро», см.таблицу 8).
Данный режим работы активируется во время фазы распознавания устройств, для чего необходимо удерживать нажатыми
кнопки [Стоп] и [Закрыть] в течение более 8 секунд. По истечении 8 секунд начинают очень быстро мигать светодиоды L3 e
L4; после этого можно отпустить кнопки [Стоп] и [Закрыть].
Если выше перечисленные условия не выполняются, необходимо немедленно выключить электропитание от блока управления
и внимательно проверить все электрические соединения. Подробную информацию по поиску и диагностике неисправностей см.
главу «Поиск неисправностей».
4.5) Проверка движения ворот
После распознавания длины створки рекомендуется выпол-
нить несколько маневров для проверки правильного переме-
щения ворот.
1. Нажать кнопку [Open] для выполнения команды «Открыть»;
убедиться, что открывание происходит плавно без изменений
скорости. Створка должна замедлиться за 70 - 50см от конце-
вого выключателя открывания и остановиться на расстоянии
2÷3см от механического концевого выключателя открывания.
2. Нажать кнопку [Open] для выполнения команды «Закрыть»;
убедиться, что закрывание ворот происходит плавно без
изменений скорости. Створка должна замедлиться за 70 -
50см от концевого выключателя открывания и остановиться
4.6) Заданные функции
Блок управления ROBUS имеет ряд программируемых функ-
ций; заводская настройка предусматривает функции в задан-
ной конфигурации, которая должна удовлетворять требовани-
ям большинства систем автоматизации.
4.7) Радиоприемник
Для дистанционного управления оборудованием ROBUS на
блоке управления предусмотрен разъем SM для радиопри-
емника типа SMXI или SMXIS, которые доступны в качестве
дополнительного оборудования.
Более подробную информацию смотрите в инструкции к ради-
оприемнику. Для подключения радиоприемника необходимо
Таблица 4: команды с передатчиком
Выход N°1
Команда «Пошагово» Пошаговый режим
Выход N°2
Команда «Частичное открывание»
Выход N°3
Команда «Открыть»
Выход N°4
Команда «Закрыть»
5) Приемочные испытания и ввод в эксплуатацию
Это наиболее важный этап при установке автоматической
системы для обеспечения наибольшего уровня безопасности.
Испытания также могут использоваться для периодической
проверки работоспособности отдельных устройств, входящих
в систему автоматизации.
!
Приемочные испытания всей системы должны произ-
10 – Русский
на расстоянии 2÷3см от механического концевого выключа-
теля открывания.
3. В течение маневра проверить, что проблесковая лампа мига-
ет с интервалом 0,5 секунд. При наличии проверить вспышки
лампы, подключенной к клемме S.C.A.: вспышки замедляют-
ся при открывании и ускоряются при закрывании.
4. Открыть и закрыть ворота, чтобы удостовериться, что нет
дефектов монтажа или регулировки или таких неисправно-
стей, как точки чрезмерного трения.
5. Проверить, что электропривод ROBUS, зубчатая рейка и
кронштейны концевых выключателей надежно закреплены,
устойчивы и обладают достаточной прочностью даже в слу-
чае резкого ускорения или замедления движения ворот.
Тем не менее, функции можно изменить в любой момент
посредством специальной процедуры программирования, для
чего см.параграф «7 .2 Программирование».
выполнить операцию, как показано на рисунке 22. В таблице
4 приводится соответствие между выходами приемника и
командами ROBUS:
22
водиться квалифицированным и обученным персоналом,
который должен проводить эти испытания с учетом имею-
щихся рисков и проверять соответствие системы действу-
ющим правилам, законам и стандартам, в частности всем
требованиям стандарта EN12445, который определяет
методы проверки автоматических систем для ворот.
21
