3.4) Установка различных устройств
Устанавливать внешние устройства в соответствии с руководствами в соответствующих инструкциях. В главе «3.6 Описание
электрических соединений» и на рисунке 2 проверить устройства, которые могут подключаться к ROBUS.
3.5) Электрические соединения
!
Все электрические соединения должны выполняться
при отключенной от электросети системы и отсоединен-
ной резервной батарее.
1. Чтобы снять защитную крышку для получения доступа к
электронному блоку управления ROBUS, необходимо снять
болту сбоку и выкрутить крышку, приподняв ее вверх.
2. Удалить резиновую мембрану, которая закрывает отвер-
стие для прохода кабелей, и вставить все соединительные
кабели различных устройств, оставляя длину 20÷30 см
больше, чем необходимо. См.таблицу 5 для получения
более подробной информации по типу кабеля и рисунок
2 - по соединениям.
3. Используя зажим для сбора кабеля, который входит в
электропривод, разместить зажим почти под отверстием
15
LUCYB
17
Для соединения 2 двигателей для противопоставленных створок см.пункт «7.3.5 ROBUS в режиме Ведомый».
8 – Русский
S.C.A.
входа кабеля. В резиновой мембране выполнить отверстие
немного меньше, чем диаметр собранного кабеля, и затем
вставить мембрану с кабелями в отверстие для прохожде-
ния кабеля. Установить второй зажим для сбора кабелей,
чуть выше мембраны.

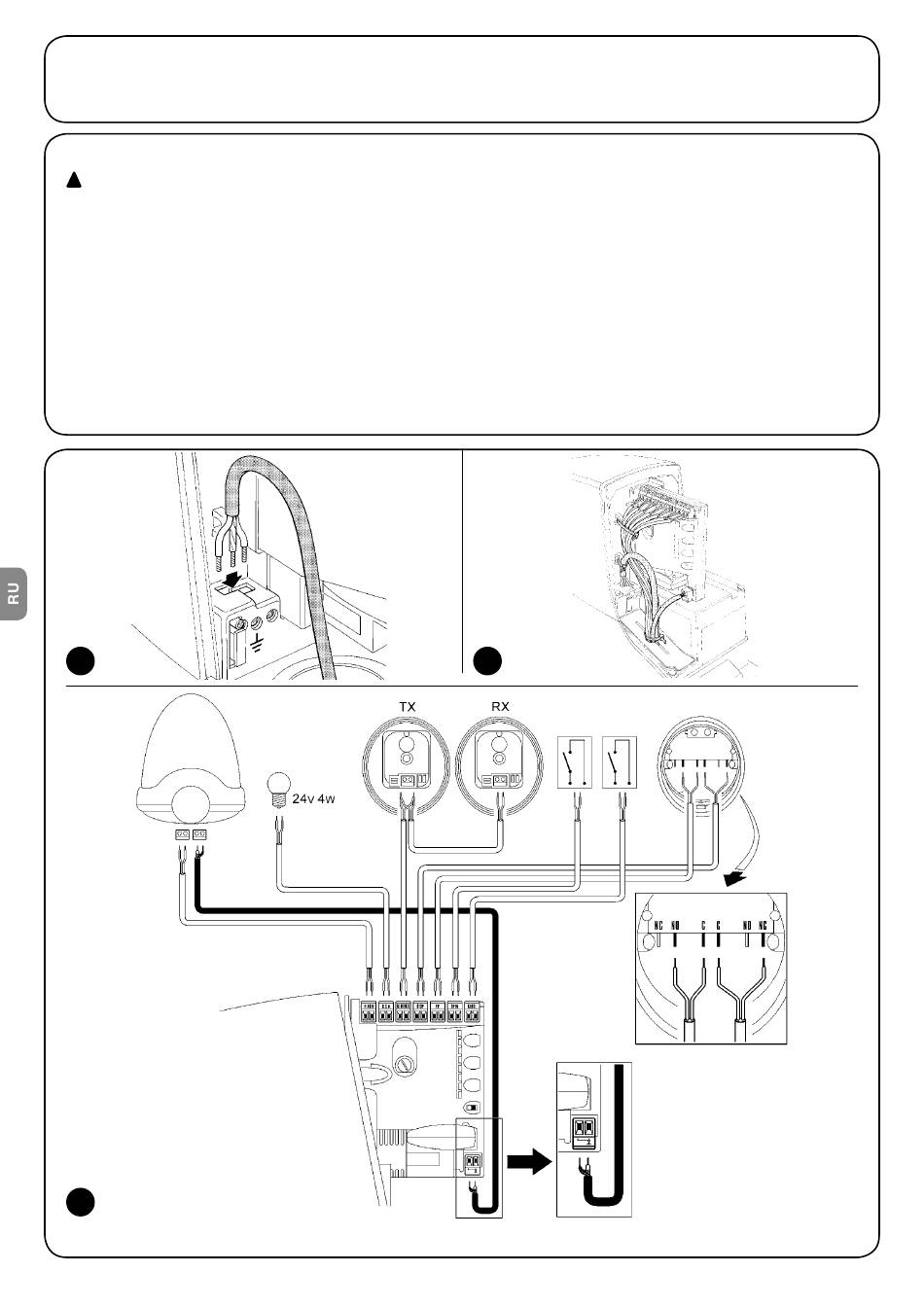

4. Соединить кабель питания с соответствующими клеммами,
как показано на рисунке 15, затем зафиксировать кабель в
первом кабельном кольце блока при помощи зажима.
5. Соединить другие кабели по схеме, как показано на рисун-
ке 17. Для облегчения процедуры клеммы съемные.
6. По завершении выполнения соединений, заблокировать
зажимами собранные кабели ко второму кабельному коль-
цу блока; излишняя часть кабеля антенны фиксируется к
другим кабелям при помощи другого зажима, как показано
на рисунке 16.
16
ОТКРЫТО ЗАКРЫТО
MOFB MOSE
