7.3.2) Ingresso STOP
STOP è l'ingresso che provoca l'arresto immediato della manovra
seguito da una breve inversione. A questo ingresso possono essere
collegati dispositivi con uscita a contatto normalmente aperto "NA",
normalmente chiuso "NC" oppure dispositivi con uscita a resistenza
costante 8,2kΩ, ad esempio bordi sensibili.
Come per BLUEBUS, la centrale riconosce il tipo di dispositivo col-
legato all'ingresso STOP durante la fase di apprendimento (vedere
paragrafo "7.3.6 Apprendimento altri dispositivi"); successivamente
viene provocato uno STOP quando si verifica una qualsiasi variazio-
ne rispetto allo stato appreso.
Con opportuni accorgimenti è possibile collegare all'ingresso STOP
più di un dispositivo, anche di tipo diverso:
• Più dispositivi NA si possono collegare in parallelo tra di loro senza
alcun limite di quantità.
• Più dispositivi NC si possono collegare in serie tra di loro senza
alcun limite di quantità.
7.3.3) Fotocellule
Il sistema "BLUEBUS" consente, tramite l'indirizzamento con gli
appositi ponticelli, il riconoscimento delle fotocellule da parte della
centrale e di assegnare la corretta funzione di rilevazione. L'ope-
razione di indirizzamento va fatta sia sul TX che sul RX (ponendo i
ponticelli nello stesso modo) verificando che non vi siano altre coppie
di fotocellule con lo stesso indirizzo.

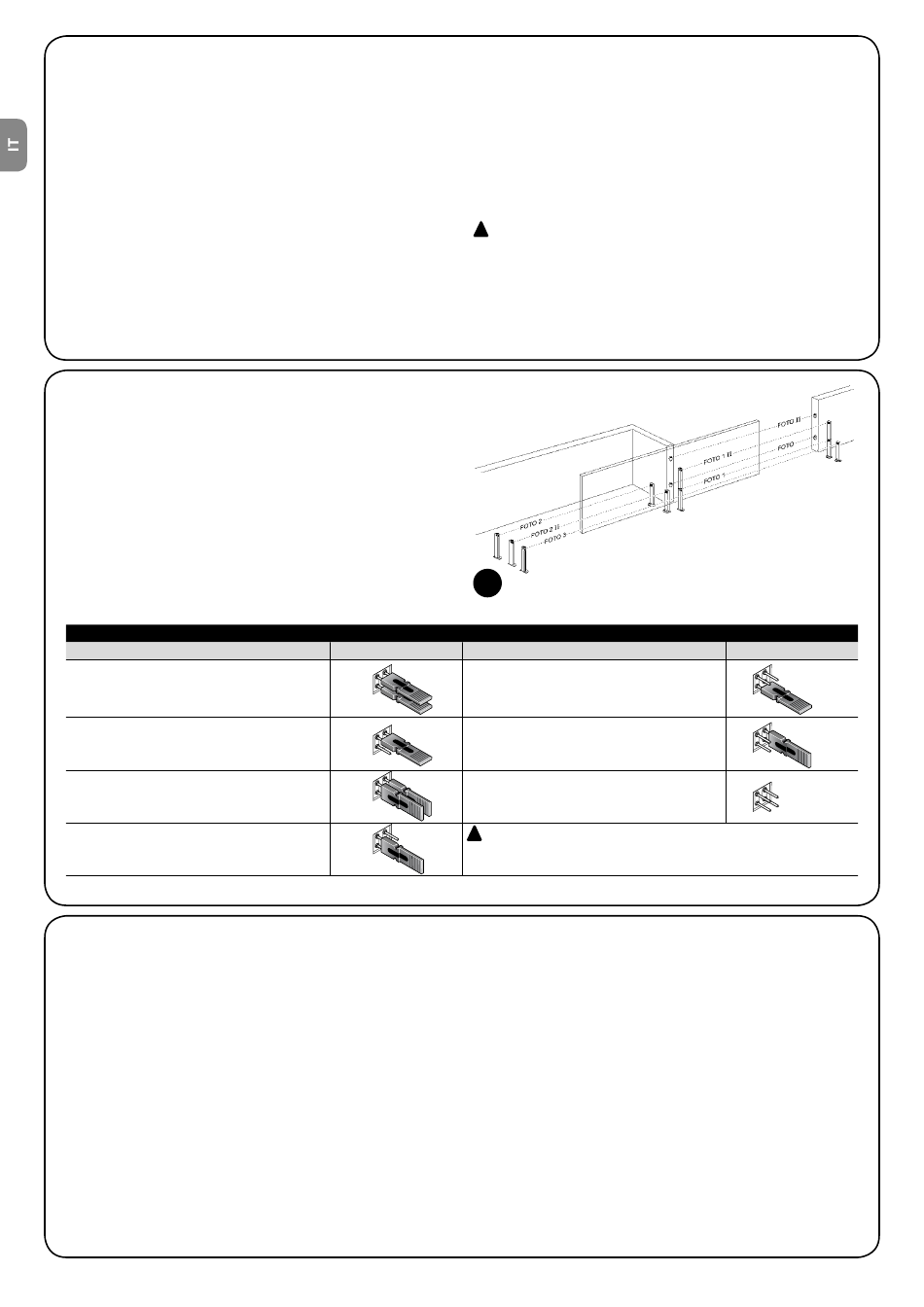

In un automatismo per cancelli scorrevoli con ROBUS è possibile
installare le fotocellule secondo quanto rappresentato in figura 24.
Dopo l'installazione o la rimozione di fotocellule occorrerà eseguire
nella centrale la fase di apprendimento come descritto nel paragrafo
"7.3.6 Apprendimento altri dispositivi".
Tabella 11: indirizzi delle fotocellule
Fotocellula
FOTO
Fotocellula esterna h = 50
con intervento in chiusura
FOTO II
Fotocellula esterna h = 100
con intervento in chiusura
FOTO 1
Fotocellula interna h = 50
con intervento in chiusura
FOTO 1 II
Fotocellula interna h = 100
con intervento in chiusura

7.3.4) Fotosensore FT210B

Il fotosensore FT210B unisce in un unico dispositivo un sistema di
limitazione della forza (tipo C secondo la norma EN12453) ed un
rilevatore di presenza che rileva ostacoli presenti sull'asse ottico tra
trasmettitore TX e ricevitore RX (tipo D secondo la norma EN12453).
Nel fotosensore FT210B i segnali dello stato del bordo sensibile ven-
gono inviati attraverso il raggio della fotocellula integrando i 2 sistemi
in un unico dispositivo. La parte trasmittente posta sull'anta mobile
è alimentata con batterie eliminando così gli antiestetici sistemi di
collegamento; speciali circuiti riducono il consumo della batteria per
garantire una durata fino a 15 anni (vedere i dettagli della stima nelle
istruzioni del prodotto).
Un solo dispositivo FT210B abbinato ad un bordo sensibile (esempio
TCB65) permette di raggiungere il livello di sicurezza del "bordo pri-
mario" richiesto dalla norma EN12453 per qualsiasi "tipo di utilizzo"
e "tipo di attivazione".
16 – Italiano
• Due dispositivi con uscita a resistenza costante 8,2kΩ si posso-
no collegare in parallelo; se vi sono più di 2 dispositivi allora tutti
devono essere collegati "in cascata" con una sola resistenza di
terminazione da 8,2kΩ.
• È possibile la combinazione di NA ed NC ponendo i 2 contatti
in parallelo con l'avvertenza di porre in serie al contatto NC una
resistenza da 8,2kΩ (ciò rende possibile anche la combinazione di
3 dispositivi: NA, NC e 8,2kΩ).
!
Se l'ingresso STOP è usato per collegare dispositivi con
funzioni di sicurezza solo i dispositivi con uscita a resistenza
costante 8,2kΩ garantiscono la categoria 3 di sicurezza ai
guasti secondo la norma EN 954-1.
24
Ponticelli Fotocellula
FOTO 2
Fotocellula esterna
con intervento in apertura
FOTO 2 II
Fotocellula interna
con intervento in apertura
FOTO 3
Fotocellula unica che copre tutto
l'automatismo
! L'installazione di FOTO 3 assieme a FOTO II richiede che la posi-
zione degli elementi che compongono la fotocellula (TX - RX) rispetti
l'avvertenza riportata nel manuale di istruzioni delle fotocellule.
Il fotosensore FT210B abbinato a bordi sensibili "resistivi" (8,2kΩ), è
sicuro al guasto singolo (categoria 3 secondo EN 954-1). Dispone
di uno speciale circuito anticollisione che evita interferenze con altri
rilevatori anche se non sincronizzati e permette di aggiungere altre
fotocellule; ad esempio, nel caso di transito di veicoli pesanti dove
normalmente si pone una seconda fotocellula a 1m da terra.
Per ulteriori informazioni sulle modalità di collegamento e indirizza-
mento vedere il manuale di istruzioni di FT210B.
