3) Instalacja

!
Instalacja siłownika ROBUS musi być wykonana przez wykwalifikowany personel, zgodnie z przepisami, normami i uregulo-
waniami prawnymi, oraz według niniejszej instrukcji.
3.1) Kontrole wstępne
Przed przystąpieniem do instalacji siłownika ROBUS, należy przepro-
wadzić następujące kontrole:
• Sprawdzić, czy wszystkie elementy i materiały, jakie będą zasto-
sowane, są w idealnym stanie, odpowiednie do użycia i zgodne z
normami.
• Sprawdzić, czy konstrukcja bramy jest odpowiednia do zautomaty-
zowania.
• Sprawdzić, czy masa i wymiary skrzydła mieszczą się w granicach
podanych w rozdziale „2.1 Ograniczenia w użytkowaniu"
• Sprawdzić, porównując z wartościami podanymi w rozdziale „8
Dane techniczne", czy siła niezbędna do poruszenia skrzydła jest
mniejsza od połowy „Momentu maksymalnego" i czy siła potrzebna
do utrzymania ruchu skrzydła jest mniejsza od połowy „Momentu
nominalnego"; zaleca się tu margines 50% wartości sił, ponieważ
niesprzyjające warunki klimatyczne mogą zwiększać tarcie.
• Sprawdzić, czy na całej drodze przesuwu skrzydła, tak przy zamy-
kaniu jak i przy otwieraniu, nie ma miejsc gdzie występuje zwięk-
szony opór.
• Sprawdzić, czy nie ma niebezpieczeństwa wykolejenia się skrzydła
i czy nie występuje zagrożenie wysunięcia się z prowadnic.
• Sprawdzić wytrzymałość mechanicznych ograniczników ruchu, czy
nie powstaną odkształcenia nawet, jeśli skrzydło miałoby uderzyć
silnie w zderzak.
• Sprawdzić, czy skrzydło pozostaje w równowadze, czyli nie poru-
sza się samoczynnie, jeśli jest zatrzymane i pozostawione w dowol-
nym położeniu.
• Sprawdzić strefę mocowania motoreduktora, czy nie jest narażona
na zalanie i ewentualnie przewidzieć zamontowanie motoreduktora

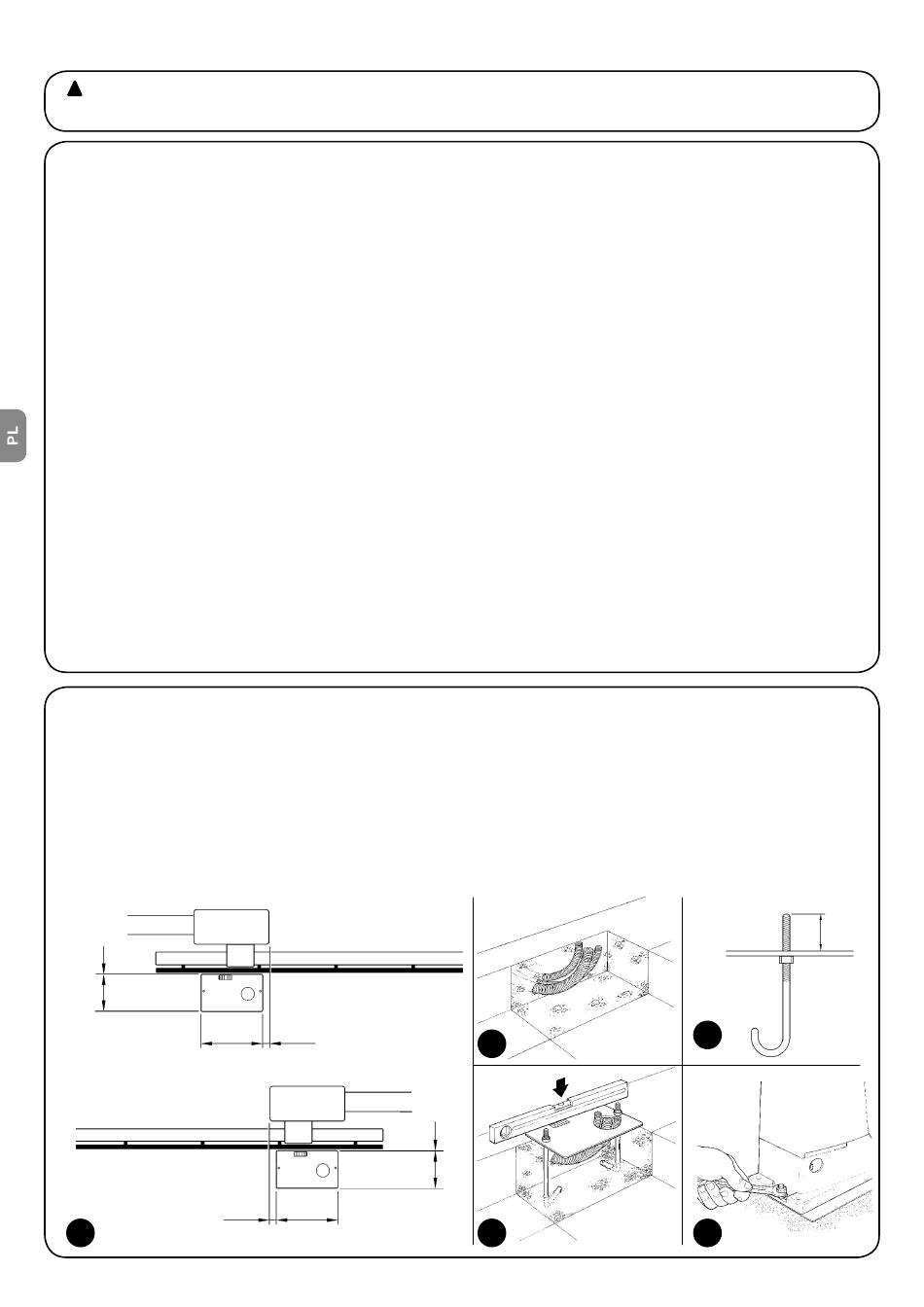

3.2) Mocowanie siłownika
Jeśli powierzchnia podparcia już istnieje, mocowanie siłownika należy
wykonać bezpośrednio na tej powierzchni, wykorzystując do tego
celu odpowiednie środki jak na przykład kołki rozporowe. W przeciw-
nym przypadku, w celu zamocowania siłownika należy:
1. Wykonać wykop pod fundament o odpowiednich wymiarach
wykorzystując jako odniesienie wartości podane na rys.3.
2. Przygotować jedną lub więcej rurek do przeprowadzenia przewo-
dów elektrycznych, jak na rys.
3. Złożyć dwie śruby fundamentowe z ostrogami, nakładając jedną
nakrętkę pod i jedną nad płytą; nakrętkę pod płytą należy przykręcić
0÷10
192
3
6 – Polski
330
0÷50
0÷50
330
na odpowiednim wsporniku nad ziemią.
• Sprawdzić, czy strefa mocowania motoreduktora pozwala na jego
odblokowanie oraz bezpieczne i pewne przeprowadzenie manewru
ręcznego.
• Sprawdzić, czy miejsca mocowania różnych urządzeń są w miej-
scach zabezpieczonych przed uderzeniami i czy powierzchnie
montażu są odpowiednio solidne.
• Uważać, aby nie zanurzać elementów automatyki w wodzie lub
innych płynach.
• Nie ustawiać siłownika ROBUS w pobliżu płomieni lub źródeł ciepła,
w środowisku potencjalnie wybuchowym, szczególnie kwaśnym
lub słonym, ponieważ może to uszkodzić ROBUS i stać się powo-
dem nieprawidłowego działania albo spowodować inne zagrożenie.
• W przypadku istnienia drzwi wewnątrz skrzydła lub w obszarze ruchu
skrzydła, należy upewnić się, że nie utrudniają one normalnego prze-
suwu i ewentualnie przewidzieć odpowiedni system blokujący.
• Centralę należy podłączyć do elektrycznej linii zasilania wyposażo-
nej w uziemienie.
• Elektryczna linia zasilająca musi być odpowiednio zabezpieczona
przez właściwe bezpieczniki magnetyczno-termiczne i różnicowe.
• Na linii zasilającej z sieci elektrycznej należy zamontować urządze-
nie rozłączające zasilanie (z kategorią przepięcia III, czyli odległość
między stykami musi wynosić przynajmniej 3,5mm) albo inne,
równorzędne urządzenie, na przykład wtyczkę i gniazdko. Jeśli
urządzenie rozłączające nie znajduje się w pobliżu automatu, to
należy zabudować system blokady przed przypadkowym lub nie-
uprawnionym włączeniem.
tak, jak to przedstawiono na rys. 5, aby część gwintowana wysta-
wała na około 25÷35 mm ponad płytę;
4. Wylać beton, i zanim zacznie tężeć, ustawić płytę fundamentową
według wartości podanych na rys.3; sprawdzić czy jest równole-
gła do skrzydła i dokładnie wypoziomowana, rys. 6. Odczekać do
pełnego związania betonu.
5. Odkręcić dwie górne nakrętki z płyty, ustawić na niej siłownik,
sprawdzić czy jest dokładnie równoległy do skrzydła i następnie
lekko dokręcić 2 nakrętkami i podkładkami, będącymi na wypo-
sażeniu, tak jak na rys. 7.
4
0÷10
192
6
25÷35
5
7
