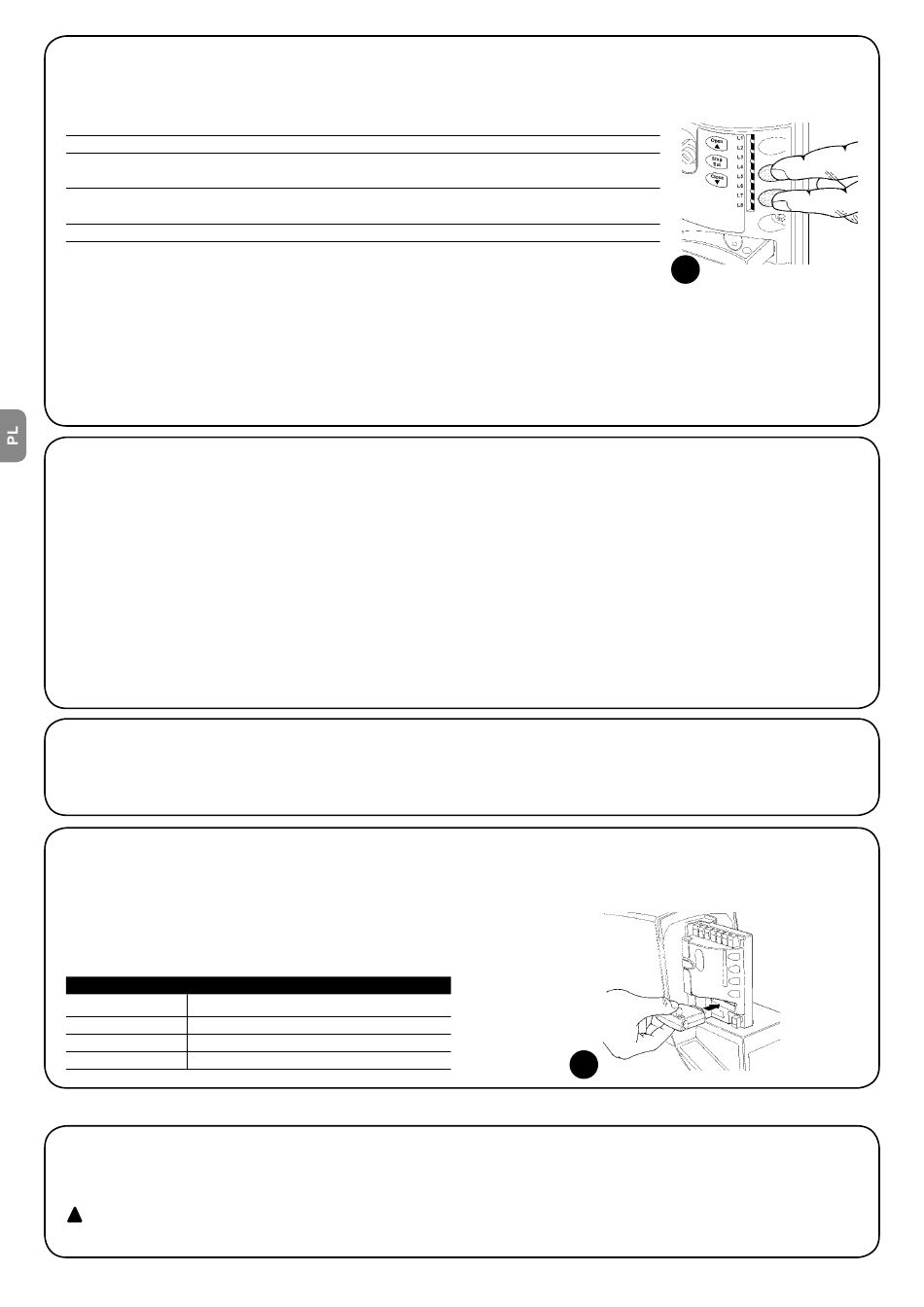

4.4) Rozpoznanie długości skrzydła
Po rozpoznaniu dołączonych urządzeń rozpoczną miganie diody L3 i L4; oznacza to, że centrala musi określić długość skrzydła (odległość
od wyłącznika krańcowego zamknięcia do wyłącznika krańcowego otwarcia); ten wymiar jest niezbędny do wyliczenia momentu zwalniania i
położenia otwarcia częściowego.
1. Wcisnąć i przytrzymać wciśnięte przyciski [Set] i [t]
2. Zwolnić przyciski, kiedy rozpocznie się manewr (po około 3 sekundach).
3. Sprawdzić, czy wykonywanym manewrem jest otwarcie, w przeciwnym przypadku wcisnąć przycisk
[Stop] i sprawdzić uważniej paragraf „4.1 Wybór kierunku", następnie powtórzyć od punktu 1.
4. Odczekać, aż centrala ukończy manewr otwarcia aż do osiągnięcia wyłącznika krańcowego otwarcia;
zaraz potem rozpoczyna się manewr zamknięcia.
5. Odczekać aż centrala zakończy manewr zamykania.
Wczytywanie długości skrzydła tryb 2 dla modeli 250HS i 500HS
Umożliwia skonfigurowanie:
• „Zwalniania" podczas otwierania i zamykania w odległości 10 cm od końca manewru;
• „Ustawienia prędkości silnika" podczas otwierania i zamykania na 100% (tryb „najszybciej" zob. tabela 8).
Ten tryb roboczy aktywuje się podczas etapu rozpoznawania urządzeń, przytrzymując wciśnięte przyciski [Stop] i [Close] przez ponad 8
sekund. Po upływie 8 sekund, diody L3 i L4 migają bardzo szybko; można wówczas zwolnić przyciski [Stop] i [Close].
Jeśli tak się nie dzieje należy natychmiast wyłączyć zasilanie centrali i uważnie zweryfikować połączenia elektryczne. Inne użyteczne informacje
zawarto w rozdziale „Rozwiązywanie problemów".
4.5) Kontrola ruchu bramy
Po rozpoznaniu długości skrzydła zaleca się wykonanie kilku manew-
rów, aby sprawdzić prawidłowość ruchu bramy.
1. Wcisnąć przycisk [Open], aby wykonać manewr „Otwierania";
sprawdzić czy otwieranie bramy przebiega normalnie, bez zmiany
prędkości. Dopiero kiedy skrzydło znajdzie się w odległości od 70 do
50 cm od wyłącznika krańcowego otwierania, powinno ono zwolnić
i zatrzymać się, w wyniku interwencji wyłącznika krańcowego, w
odległości 2÷3cm od mechanicznego ogranicznika otwierania.
2. Wcisnąć przycisk [Close], aby wykonać manewr „Zamknięcie";
sprawdzić czy zamykanie bramy przebiega normalnie, bez zmiany
prędkości. Dopiero, kiedy skrzydło znajduje się w odległości od 70
do 50 cm od wyłącznika krańcowego zamknięcia, powinno zwolnić
i zatrzymać się w wyniku interwencji wyłącznika krańcowego, w
4.6) Funkcje fabrycznie ustawione
Centrala siłownika ROBUS posiada wiele funkcji z możliwością usta-
wienia. Fabrycznie te funkcje są ustawione w takiej konfiguracji, jaka
powinna zadowolić większość użytkowników.
4.7) Odbiornik radiowy
Do zdalnego sterowania siłownika ROBUS w centrali kontrolnej
zamontowane jest złącze SM przeznaczone dla opcjonalnych odbior-
ników radiowych typu SMXI lub SMXIS.
Dodatkowe informacje zawarte są w podręczniku użytkownika
odbiornika radiowego. W celu podłączenia odbiornika radiowego,
Tabela 4 - polecenia przy użyciu nadajnika
Wyjście nr 1
Polecenie „P.P." Tryb Krok Po Kroku
Wyjście nr 2
Polecenie „Otwarcie częściowe"
Wyjście nr 3
Polecenie „Otwiera"
Wyjście nr 4
Polecenie „Zamyka"
5) Odbiór i przekazanie do eksploatacji
Jest to najważniejszy etap realizacji automatu, który ma na celu
zapewnienie maksymalnego bezpieczeństwa. Próba odbiorcza
może służyć również jako okresowa kontrola urządzeń, z których
składa się na automat.
!
Próby odbiorcze całego urządzenia muszą być przeprowa-
dzone przez doświadczony i wykwalifikowany personel, który
10 – Polski
odległości 2÷3cm od mechanicznego ogranicznika zamknięcia.
3. Podczas manewru sprawdzić czy lampa ostrzegawcza pulsuje
w cyklach:0,5 sekundy zapalona i 0,5 sekundy zgaszona. Należy
sprawdzić również miganie kontrolki (jeśli jest ona zainstalowana)
podłączonej do zacisku S.C.A.: wolne miganie przy otwieraniu i
szybkie przy zamykaniu.
4. Wykonać kilka manewrów otwierania i zamykania w celu wychwy-
cenia ewentualnych usterek montażu i regulacji lub innych anomalii
na przykład punktów zwiększonego tarcia.
5. Sprawdzić, czy mocowanie siłownika ROBUS, listwy zębatej I zde-
rzaków wyłączników krańcowych jest pewne, stabilne i odpowied-
nio wytrzymałe również podczas silnych przyspieszeń lub zwolnień
ruchu bramy.
Funkcje te mogą być w każdej chwili zmienione dzięki odpowiedniej
procedurze programowania. W tym celu patrz paragraf „7.2Progra-
mowanie".
należy wykonać czynności wskazane na rysunku 22. W tabeli 4 opi-
sano związek między wyjściem odbiornika radiowego, a poleceniem,
które wykona ROBUS:
22
musi wykonać obowiązujące próby, zgodnie z istniejącymi
zagrożeniami i z pełnym przestrzeganiem tego, co przewiduje
prawo, normatywy i uregulowania, a w szczególności zgodnie
z wszystkimi warunkami normy EN 12445, która ustala metody
prób do kontroli automatyki dla bram.
21
10
