3) Installatie

!
De installatie van ROBUS dient door gekwalificeerd personeel uitgevoerd te worden waarbij de wetten, voorschriften en
regels en wat in deze aanwijzingen staat, in acht worden genomen.

3.1) Controles vooraf

Voordat u met de installatie van ROBUS begint, dient u onderstaan-
de controles uit te voeren:
• Vergewis u ervan dat al het te gebruiken materiaal in een optimale
staat is en geschikt is voor gebruik en conform de voorschriften.
• Controleer of de structuur van de poort ervoor geschikt is geauto-
matiseerd te worden.
• Controleer of kracht en afmetingen van de vleugel binnen de
gebruikslimieten zoals die in paragraaf "2.1 Gebruikslimieten" zijn
aangegeven, vallen.
• Vergewis u ervan door de waarden uit hoofdstuk "8 Technische
gegevens" te vergelijken, dat de benodigde kracht om de vleugel
in beweging te brengen, kleiner is dan de helft van het "Maxi-
male koppel" en dat de benodigde kracht om de vleugel te laten
bewegen als deze eenmaal loopt, kleiner is dan de helft van het
"Nominale koppel"; het is raadzaam een marge van 50% op deze
krachten aan te houden, omdat slechte weersomstandigheden de
wrijving kunnen verhogen.
• Controleer of er over de gehele loop van de poort, zowel bij sluiting
als opening, geen punten met een grotere wrijving zijn.
• Controleer dat er geen gevaar bestaat dat de vleugel ontspoort en
uit de geleiderails loopt.
• Controleer of de mechanische stops voorbij het loopgebied van de
poort sterk genoeg zijn waarbij u erop dient te letten dat er geen ver-
vormingen ontstaan ook als de vleugel hard op de stop zou slaan.
• Controleer dat de vleugel goed in evenwicht is; dat wil zeggen de
vleugel niet in beweging mag komen, wanneer de manoeuvre op
een willekeurige stand onderbroken wordt.
• Controleer dat er op de plaats van bevestiging van de reductie-

3.2) Bevestiging van de reductiemotor

Als er al een bevestigingsvlak aanwezig is, dient de reductiemotor
daar rechtstreeks op bevestig te worden met bijvoorbeeld expansie-
pluggen. Anders dient u voor het bevestigen van de reductiemotor
als volgt te werk te gaan:

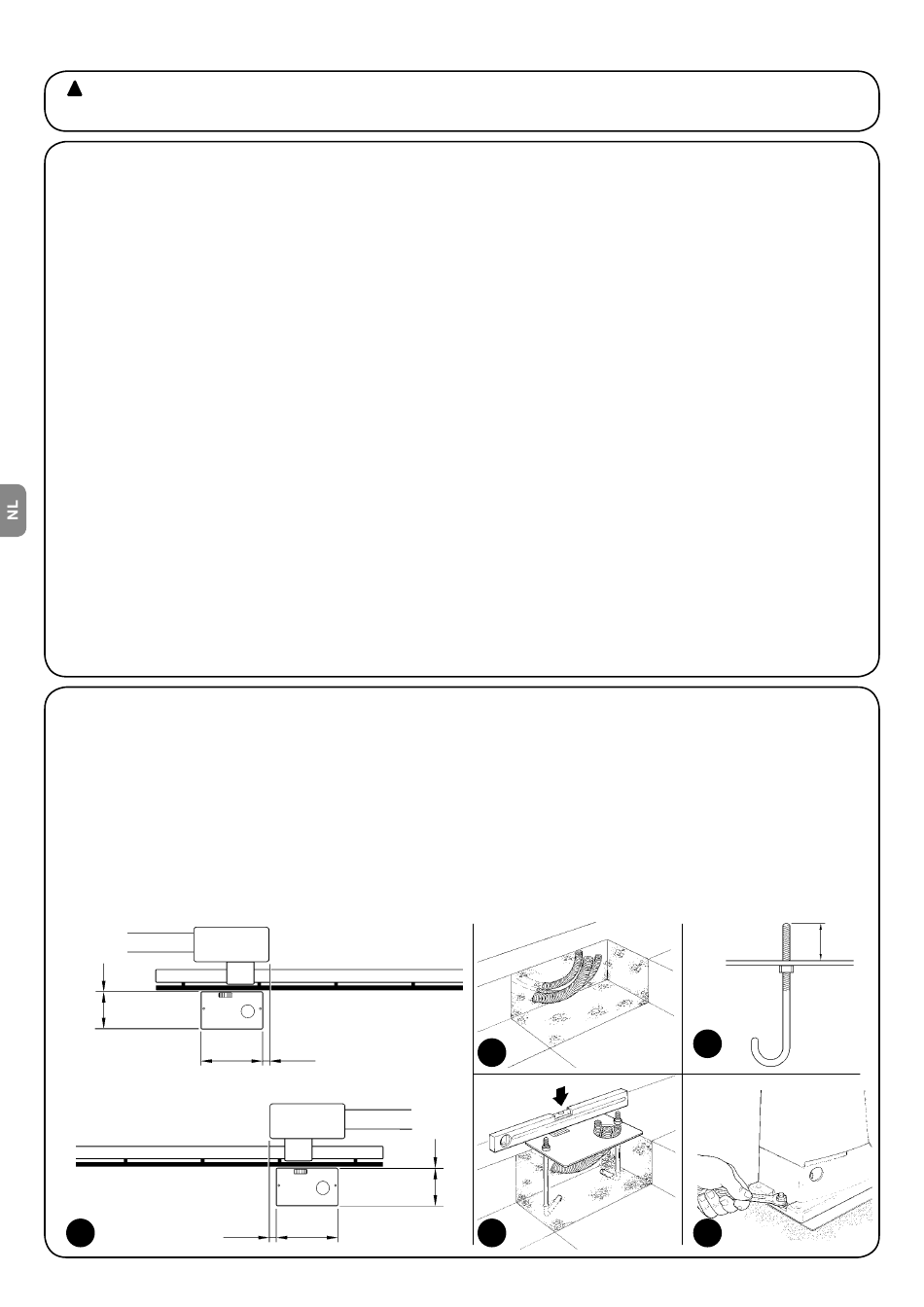

1. Maak een funderingsput met de juiste afmetingen en gebruik
daarbij als aanwijzing de op afbeelding 3 aangegeven waarden.
2. Zorg voor één of meer buizen waar de elektriciteitskabels door-
heen kunnen lopen zoals dat op afbeelding 4 te zien is.
3. Monteer de twee verankeringsbouten op de funderingsplaat
waarbij u een moer onder en een moer boven de plaat aanbrengt;
de moer onder de plaat dient aangedraaid te worden zoals u op
0÷10
192
3
6 – Nederlands
330 0÷50
0÷50 330
motor geen wateroverlast is; monteer de reductiemotor eventueel
hoog genoeg boven de grond.
• Kies de plaats van bevestiging van de reductiemotor zo, dat deze
gemakkelijk ontgrendeld en gemakkelijk en veilig bewogen kan worden.
• Controleer of de punten van bevestiging van de diverse inrichtin-
gen zo gekozen zijn dat er niet tegen aan gestoten kan worden en
of de bevestigingsvlakken stevig genoeg zijn.
• Zorg ervoor dat er geen enkel deel van het automatisme in water
of een andere vloeistof terecht kan komen.
• Houd alle onderdelen van ROBUS uit de buurt van relevante
warmtebronnen en open vuur. Breng ze ook niet in ruimten waar
ontploffingsgevaar bestaat of die bijzonder zuur of zout zijn.
Anders zouden ze schade kunnen oplopen of zouden er storingen
of gevaarlijke situaties kunnen ontstaan.
• Indien er in de vleugel een kleinere toegangsdeur is, dient u zich
ervan te vergewissen dat deze de normale loop niet belemmert, en
indien dit wel het geval is, voor een adequate blokkering te zorgen.
• Sluit de besturingseenheid op een leiding van de elektrische
stroomvoorziening aan welke correct geaard is.
• De leiding van de elektrische stroomvoorziening dient door een ade-
quate thermogmagnetische en differentiaalschakelaar beveiligd te zijn.
• Op de toevoerlijn van de stroom van het elektriciteitsnet dient een
inrichting te komen die de stroomtoevoer kan onderbreken (met
overspanningscategorie III, d.w.z. met een minimumafstand tus-
sen de contacten van tenminste 3,5 mm) of ander gelijkwaardig
systeem, zoals bijvoorbeeld een stopcontact met een stekker. Als
die onderbrekingsinrichting van de stroomtoevoer zich niet in de
nabijheid van de automatisering bevindt, dient er een blokkerings-
systeem te zijn tegen het per ongeluk of onbevoegd inschakelen.
afbeelding 5 kunt zien, zodat het deel met schroefdraad ongeveer
25÷35 mm boven de plaat uit steekt.
4. Stort het cement en voordat dat hard wordt, dient u de funde-
ringsplaat volgens de op afbeelding 3 aangegeven hwaarden aan
te brengen; controleer dat die geheel evenwijdig aan de vleugel
loopt en waterpas is (Afb. 6). Wacht tot het beton helemaal uitge-
hard is.
5. Verwijder de 2 bovenste moeren van de plaat, zet er de reduc-
tiemotor op; controleer dat die geheel evenwijdig aan de vleugel
is en draai vervolgens de 2 meegeleverde moeren en borgringen
lichtjes vast zoals op afbeelding 7 te zien is.
4
0÷10
192
6
25÷35
5
7
