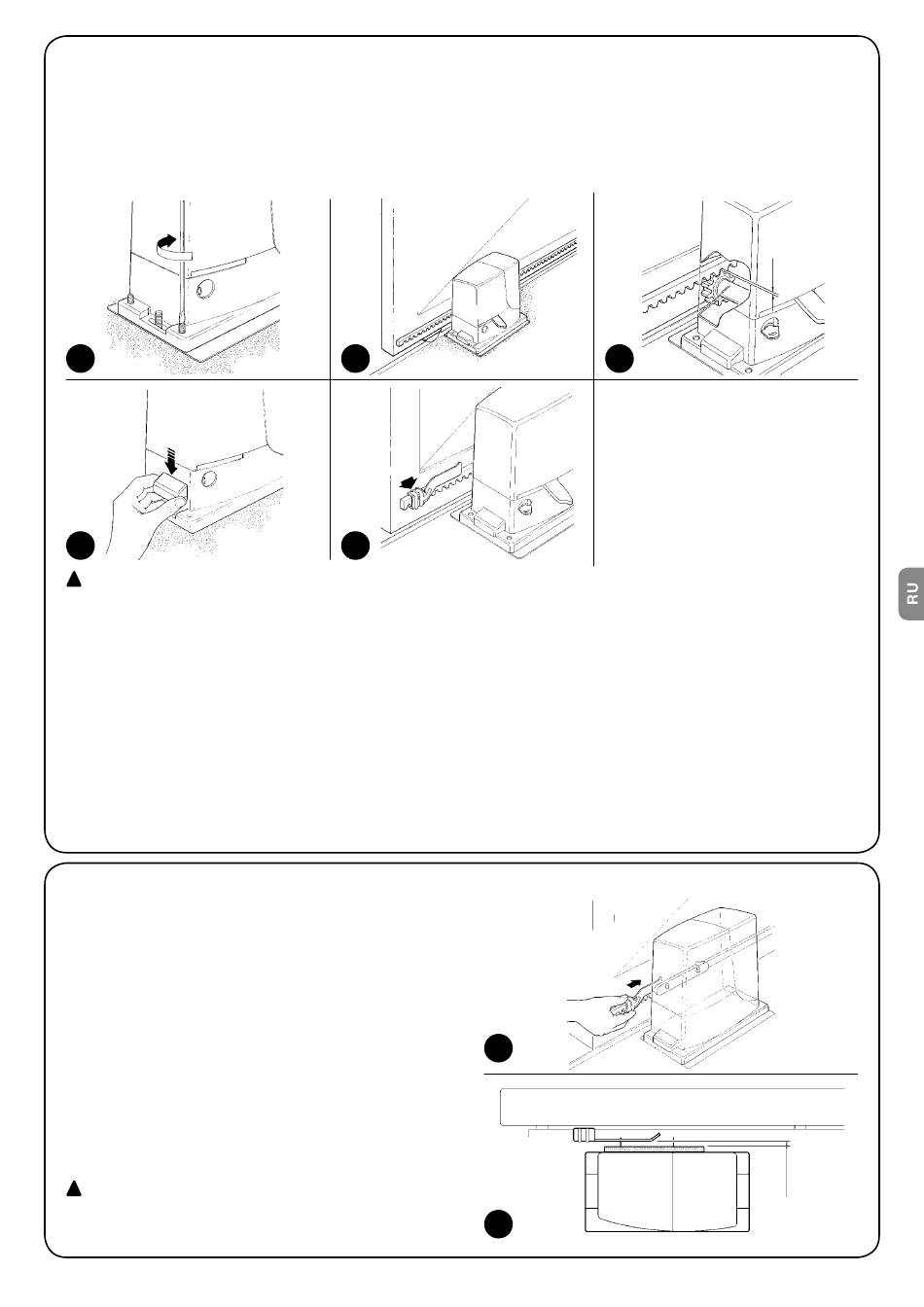

При наличии зубчатой рейки, по завершении монтажа элек-
тропривода, при помощи регулировочных винтов, как показа-
но на рисунке 8, установить шестерню ROBUS на необходимую
высоту, оставив зазор 1÷2 мм от зубчатой рейки. В противном
случае для установки зубчатой рейки потребуется:
6. Разблокировать электропривод, как показано в параграфе
«Разблокировка и перемещение вручную» главы «Инструк-
ция и предупреждения для пользователя электропривода
8
11
!
Во избежание воздействия веса створки на электро-
привод, важно, чтобы между зубчатой рейкой и шестер-
ней оставался зазор 1÷2 мм, как показано на рисунке 10.
8. Передвигать створку, используя шестерня, как контроль-
ную точку для закрепления других элементов зубчатой
рейки.
9. Отрезать лишнюю часть рейки.
10. Открыть и закрыть ворота несколько раз и удостоверить-
ся, что зубчатая рейка выровнена с центром шестерни с
максимальной точностью 5 мм. Проверить, чтобы по всей
длине соблюдался зазор 1÷2 мм между шестерней и зуб-
чатой рейкой.
11. Полностью затянуть гайки электропривода, удостоверив-
шись, что он хорошо закреплен к основанию; закрыть
гайки соответствующими крышками, как показано на
рисунке 11.
3.3) Установка кронштейнов в версии с индуктивным концевым выключателем
Для версий RB600P и RB1000P, использующих индуктив-
ный концевой выключатель, необходимо закрепить концевые
кронштейны, как описано ниже.
1. Вручную переместить створку на расстояние не менее 2 -
3см от механического ограничителя на открывание.
2. Перемещать кронштейн вдоль зубчатой рейки в направле-
нии на открывание, пока не выключится соответствующий
светодиод, как показано на рисунке 13. Выдвинуть крон-
штейн на 2 см и затем закрепить его при помощи соответ-
ствующих винтов к зубчатой рейке.
3. Вручную переместить створку на расстояние не менее 2 -
3см от механического ограничителя на закрывание.
4. Перемещать кронштейн вдоль зубчатой рейки в направле-
нии на закрывание, пока не выключится соответствующий
светодиод. Выдвинуть кронштейн на 2 см и затем закре-
пить его при помощи соответствующих винтов к зубчатой
рейке.
!
Для индуктивного выключателя оптимальное рассто-
яние от кронштейна находится в пределах 3 - 8мм, как
показано на рисунке 14.
ROBUS».
7. Полностью открыть створку и разместить часть рейки на
шестерне. Проверить, чтобы начало рейки соответствова-
ло началу створки, как показано на рисунке 9. Проверить,
чтобы между шестерней и зубчатой рейкой был зазор 1÷2
мм, затем закрепить рейку к створке при помощи соответ-
ствующих приспособлений.
9
12
12. Установить два концевых кронштейна, как показано
ниже (для версий RB600P и RB1000P установить крон-
штейны согласно параграфу «3.3 Установка концевых
кронштейнов в версиях с индуктивным концевым выклю-
чателем»):
• Вручную переместить створку на открывание на рассто-
янии не менее 2 – 3см от механического ограничителя.
• Переместить кронштейн вдоль зубчатой рейки на
открывание до срабатывания концевого выключателя.
Вытянуть кронштейн на высоту не менее 2см и затем
заблокировать кронштейн соответствующими регули-
ровочными винтами к зубчатой рейке, как показано на
рисунке 12.
• Аналогичная операция должна выполняться для конце-
вого выключателя на закрывание.
13. Заблокировать электропривод, как указано в парагра-
фе «Разблокировка и перемещение вручную» главы
«Инструкция и предупреждения для пользователя»
13
14
1÷2
10
3÷8
