3) Installazione

!
L'installazione di ROBUS deve essere effettuata da personale qualificato, nel rispetto di leggi, norme e regolamenti e di
quanto riportato nelle presenti istruzioni.

3.1) Verifiche preliminari

Prima di procedere con l'installazione di ROBUS è necessario ese-
guire questi controlli:
• Verificare che tutto il materiale da utilizzare sia in ottimo stato,
adatto all'uso e conforme alle norme.
• Verificare che la struttura del cancello sia adatta ad essere auto-
matizzata.
• Verificare che peso e dimensioni dell'anta rientrino nei limiti di
impiego riportati nel capitolo "2.1 Limiti d'impiego"
• Verificare, confrontando con i valori riportati nel capitolo "8 Carat-
teristiche tecniche", che la forza necessaria per mettere in movi-
mento l'anta sia inferiore a metà della "Coppia massima" e che la
forza necessaria per mantenere in movimento l'anta sia inferiore
a metà della "Coppia nominale"; viene consigliato un margine del
50% sulle forze perché le condizioni climatiche avverse possono
far aumentare gli attriti.
• Verificare che in tutta la corsa del cancello, sia in chiusura che in
apertura, non ci siano punti con maggiore attrito.
• Verificare che non vi sia pericolo di deragliamento dell'anta e che
non ci siano rischi di uscita dalle guide
• Verificare la robustezza degli arresti meccanici di oltre corsa con-
trollando che non vi siano deformazioni anche se l'anta dovesse
sbattere con forza sull'arresto.
• Verificare che l'anta sia in equilibrio cioè non deve muoversi se
lasciata ferma in una qualsiasi posizione.
• Verificare che la zona di fissaggio del motoriduttore non sia sog-
getta ad allagamenti; eventualmente prevedere il montaggio del
motoriduttore adeguatamente sollevato da terra.

3.2) Fissaggio del motoriduttore

Se la superficie di appoggio è già esistente il fissaggio del motoridut-
tore dovrà avvenire direttamente sulla superficie utilizzando adeguati
mezzi ad esempio attraverso tasselli ad espansione. Altrimenti, per
fissare il motoriduttore:

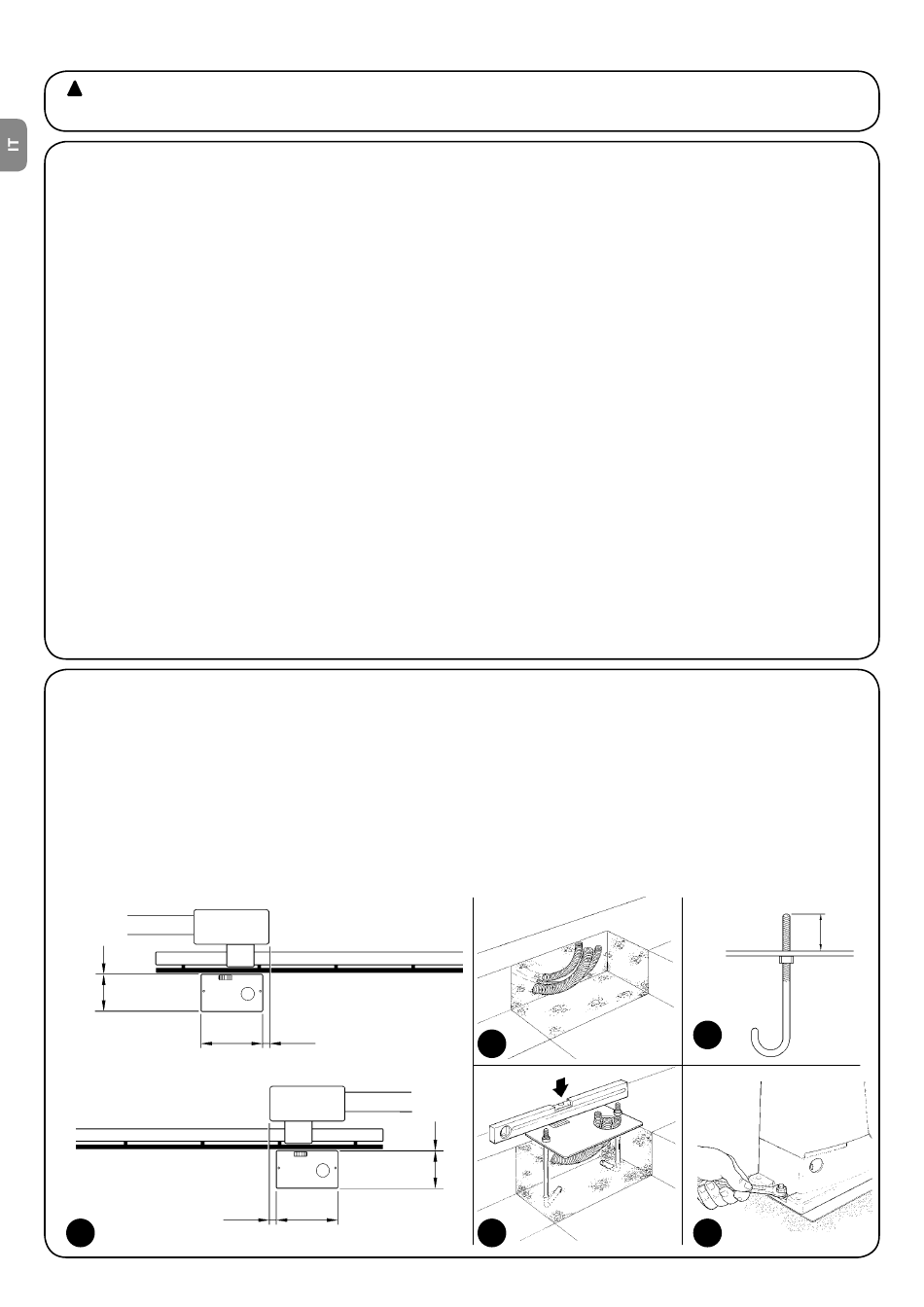

1. Eseguire uno scavo di fondazione di adeguate dimensioni usando
come riferimento al quote indicate in figura 3.
2. Predisporre uno o più tubi per il passaggio dei cavi elettrici come
in figura 4.
3. Assemblare le due zanche sulla piastra di fondazione ponendo un
dado sotto ed uno sopra la piastra; il dado sotto la piastra va
0÷10
192
3
6 – Italiano
330 0÷50
0÷50 330
• Verificare che la zona di fissaggio del motoriduttore permetta lo
sblocco ed una manovra manuale facile e sicura.
• Verificare che i punti di fissaggio dei vari dispositivi siano in zone
protette da urti e le superfici siano sufficientemente solide.
• Evitare che le parti dell'automatismo possano venir immerse in
acqua o in altre sostanze liquide.
• Non porre ROBUS vicino a fiamme o fonti di calore; in atmosfere
potenzialmente esplosive, particolarmente acide o saline; questo
può danneggiare ROBUS ed essere causa di malfunzionamenti o
situazioni di pericolo.
• Nel caso sia presente un porta di passaggio interna all'anta oppure
una porta sull'area di movimento dell'anta, occorre assicurarsi che
non intralci la normale corsa ed eventualmente provvedere con un
opportuno sistema di interblocco
• Collegare la centrale ad una linea di alimentazione elettrica dotata
di messa a terra di sicurezza.
• La linea di alimentazione elettrica deve essere protetta da un ade-
guato dispositivo magnetotermico e differenziale.
• Sulla linea di alimentazione dalla rete elettrica è necessario inserire
un dispositivo di sconnessione dell'alimentazione (con categoria
di sovratensione III cioè distanza fa i contatti di almeno 3,5mm)
oppure altro sistema equivalente ad esempio una presa e relativa
spina. Se il dispositivo di sconnessione dell'alimentazione non è in
prossimità dell'automazione deve disporre di un sistema di blocco
contro la connessione non intenzionale o non autorizzata.
avvitato come in figura 5 in modo che la parte filettata sporga
circa 25÷35 mm sopra la piastra.
4. Effettuare la colata di calcestruzzo e, prima che inizi la presa,
porre la piastra di fondazione alle quote indicate in figura 3; veri-
ficare che sia parallela all'anta e perfettamente in bolla, figura 6.
Attendere la completa presa del calcestruzzo.
5. Togliere i 2 dadi superiori alla piastra quindi appoggiarvi il moto-
riduttore; verificare che sia perfettamente parallelo all'anta poi
avvitare leggermente i 2 dadi e rondelle in dotazione come in
figura 7.
4
0÷10
192
6
25÷35
