4.4) Aprendizaje de la longitud de la hoja

Después del aprendizaje de los dispositivos comenzarán a destellar los leds L3 y L4; esto significa que es necesario que la central reconozca
la longitud de la hoja (distancia desde el fin de carrera de cierre al fin de carrera de apertura); dicha medida es necesaria para calcular los
puntos de deceleración y el punto de apertura parcial.

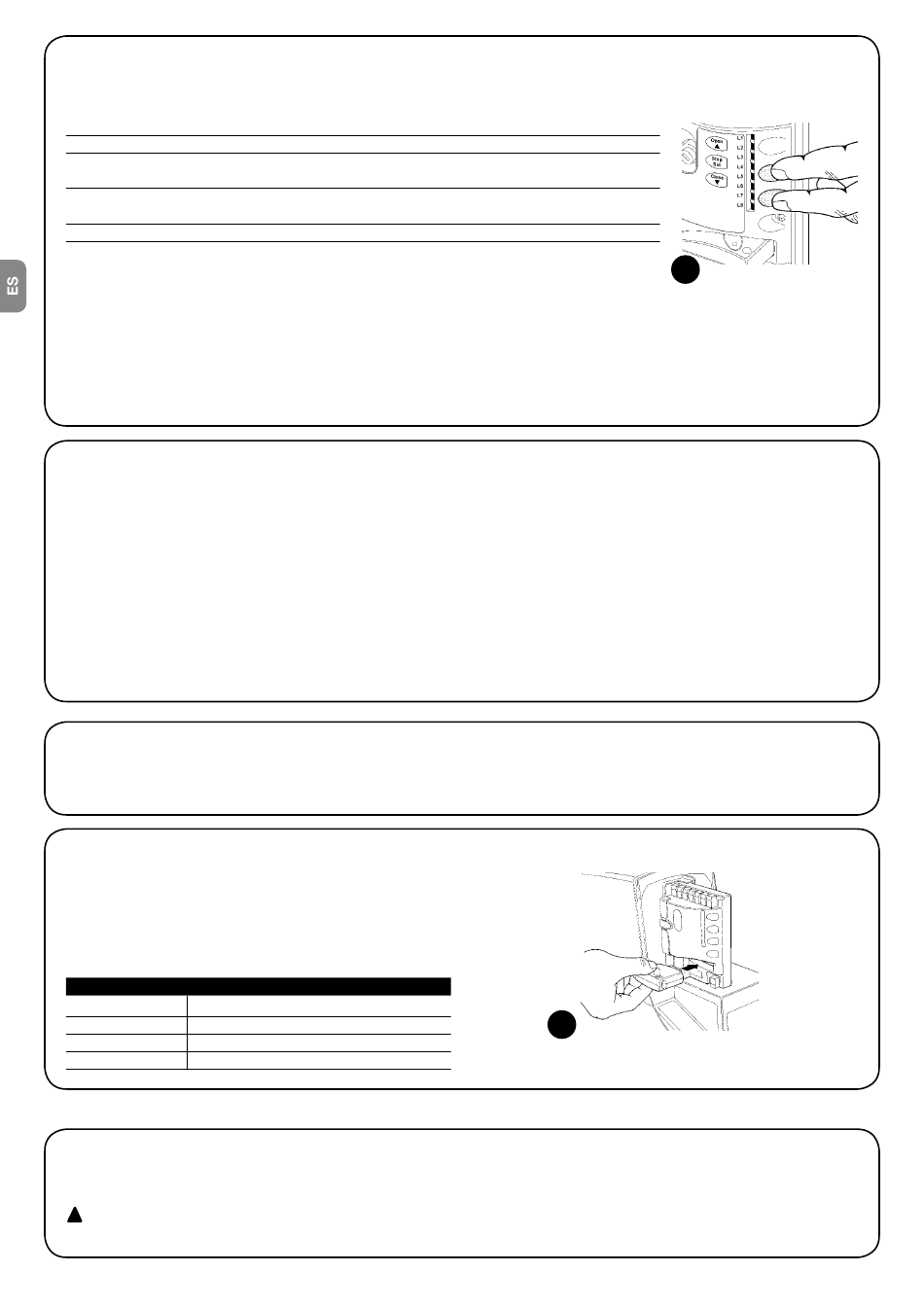

1. Pulse y mantenga pulsados los botones [Set] y [t]
2. Suelte los botones cuando comience la maniobra (transcurridos unos 3s)
3. Controle que la maniobra sea una apertura, por el contrario presione el botón [Stop] y lea con mayor aten-
ción el párrafo "4.1 Selección de la dirección"; entonces repita desde el punto 1.
4. Espere a que la central complete la maniobra de apertura hasta llegar al fin de carrera de apertura; inmedia-
tamente después comienza la maniobra de cierre.
5. Espere a que la central complete la maniobra de cierre.
Reconocimiento de la longitud de la hoja modo 2 para los modelos 250HS y 500HS
Permite configurar:
• La "ralentización" en apertura y cierre a 10 cm;
• El "setup de velocidad del motor" de apertura y cierre al 100% (modo rapidísimo, ver tabla 8).
Este modo de funcionamiento se activa durante la fase de reconocimiento de los dispositivos pulsando las teclas [Stop] y [Close] más de 8
segundos. Pasados los 8 segundos, el parpadeo de los leds L1 y L2 se vuelve rapidísimo; soltar entonces las teclas [Stop] y [Close].
Si así no fuera, se aconseja apagar inmediatamente la alimentación de la central y controlar con mayor atención las conexiones eléctricas. Más
información en el capítulo "Solución de problemas".

4.5) Control del movimiento de la puerta

Después del aprendizaje de la longitud de la hoja se aconseja efectuar
algunas maniobras para verificar el movimiento correcto de la puerta.
1. Pulse el botón [Open] para accionar una maniobra de "Abrir"; con-
trole que la puerta se abra normalmente sin cambios de velocidad;
solamente cuando la puerta está entre 50cm y 70 cm del fin de
carrera de apertura deberá desacelerar y detenerse, por la activa-
ción del fin de carrera, a 2÷3 cm del tope mecánico de apertura.
2. Pulse el botón [Close] para accionar una maniobra de "Cerrar";
controle que la puerta se cierre normalmente sin cambios de
velocidad; solamente cuando la puerta está entre 50cm y 70 cm
del fin de carrera de cierre deberá desacelerar y detenerse, por la
activación del fin de carrera, a 2÷3 cm del tope mecánico de cierre.

4.6) Funciones predeterminadas

La central de control del ROBUS dispone de algunas funciones pro-
gramables; tales funciones se regulan en fábrica con una configura-
ción que debería satisfacer la mayoría de las automatizaciones; sin

4.7) Receptor

Para el accionamiento a distancia del ROBUS, la central de control
incorpora el enchufe SM para radiorreceptores tipo SMXI o SMXIS.
Para más informaciones, consulte el manual de instrucciones del
receptor. Para conectar el receptor, ejecute la operación indicada en
la figura 22. En la tabla 4, se describe la asociación entre la salida
del receptor y la orden que el ROBUS cumplirá:
Tabla 4: mandos con transmisor
Salida N°1 Mando "P.P." (Paso a Paso)
Salida N°2 Mando "Apertura parcial"
Salida N°3 Mando "Abrir"
Salida N°4 Mando "Cerrar"

5) Ensayo y puesta en servicio

Esta es la etapa más importante de la realización del automatismo
a fin de garantizar su máxima seguridad. El ensayo también puede
utilizarse como control periódico de los dispositivos que componen
el automatismo.
!
El ensayo de toda la instalación debe ser efectuado por
personal cualificado y experto que deberá establecer los
10 – Español
3. Durante las maniobras controle que la luz intermitente destelle con
intervalos de 0,5s encendido y 0,5s apagado. En su caso, controle
también los destellos de la luz indicadora conectada al borne
S.C.A.: destello lento durante la apertura y rápido durante el cierre.
4. Realice varias maniobras de apertura y cierre a fin de observar
posibles defectos de montaje y de regulación u otras irregularida-
des, por ejemplo puntos de mayor fricción.
5. Controle que la fijación del motorreductor ROBUS, de la crema-
llera y de los soportes de fin de carrera sean firmes, estables y
adecuadamente resistentes también durante las aceleraciones o
deceleraciones violentas del movimiento de la puerta
embargo, las funciones pueden modificarse en cualquier momento
mediante un procedimiento de programación oportuno; a tal fin
véase el párrafo "7.2 Programaciones".
22
ensayos previstos de acuerdo con los riesgos presentes y
controlar que se respeten las leyes, normativas y reglamen-
tos, especialmente todos los requisitos de la norma EN 12445
que establece los métodos de ensayo de los automatismos
para puertas.
