Dioda wejścia Parametr
L6 Otwiera
częściowo
L7 Wezwanie do
konserwacji
L8
Lista
usterek
Uwaga: „ " sygnalizuje ustawienie fabryczne
Wszystkie parametry mogą być regulowane według uznania bez żadnych ograniczeń; jedynie regulacja „Siły Silnika" może wymagać szczególnej
uwagi:
• Odradzamy stosowania dużych wartości siły, w celu skompensowania faktu, że w niektórych miejscach skrzydła dochodzi do nadmiernego
tarcia; zbyt duża siła może negatywnie wpłynąć na funkcjonowanie systemu zabezpieczeń lub uszkodzić skrzydło.
• Jeśli kontrola „Siły Silnika" jest stosowana pomocniczo w celu zmniejszenia siły uderzenia, to po każdej regulacji należy powtórzyć pomiar siły,
tak jak przewidziano w normie EN 12445.
• Zużycie i warunki atmosferyczne wpływają na ruch bramy, okresowo należy powtórzyć kontrolę regulacji siły.

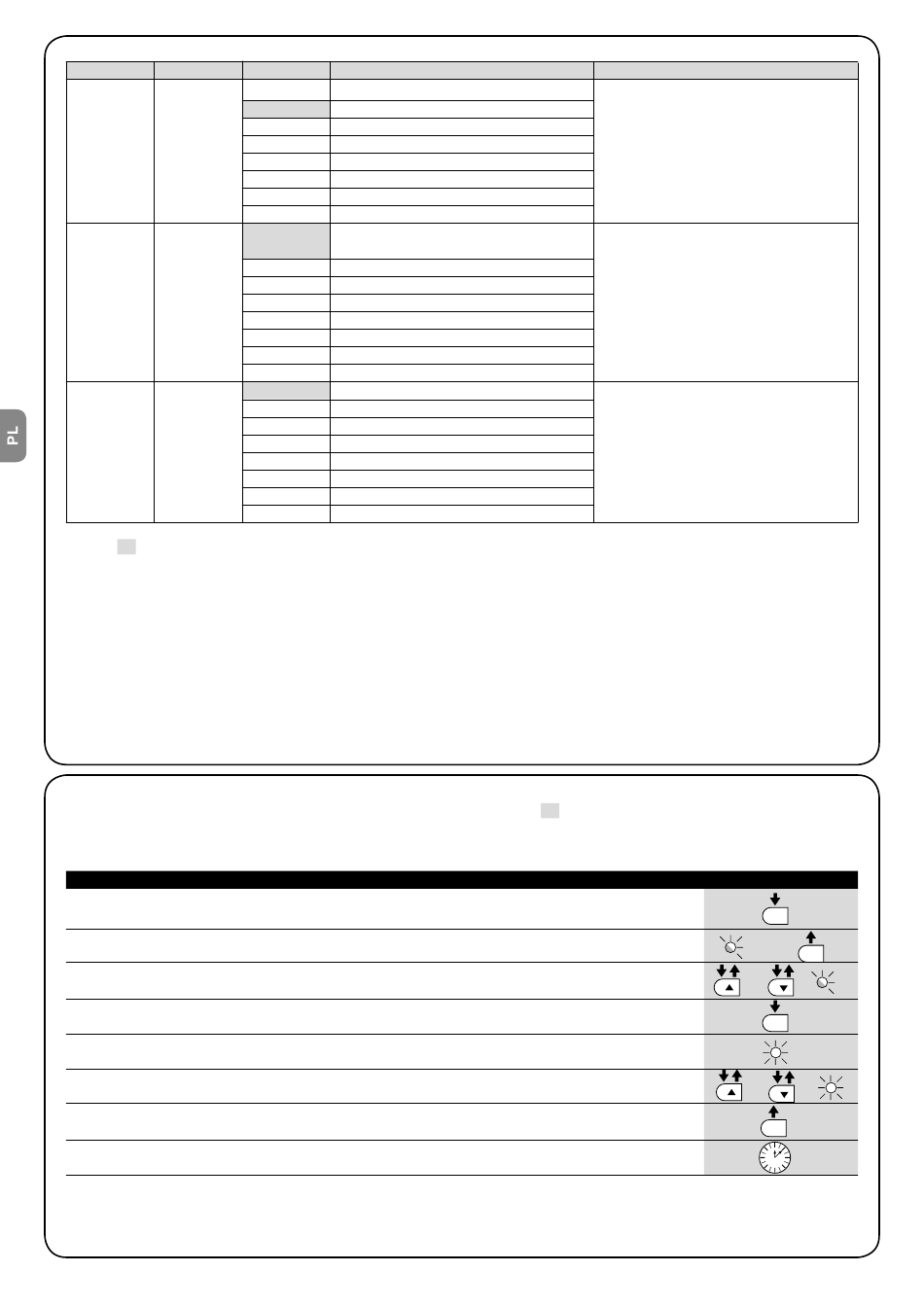

7.2.4) Programowanie drugiego poziomu (parametry regulowane)

Fabrycznie parametry regulowane są ustawione tak, jak to zaznaczono w tabeli 7: „
sposób przedstawiony w tabeli 8. Należy sprawnie przeprowadzić procedurę programowania, gdyż maksymalny okres czasu między jednym a
drugim naciśnięciem przycisku to 10 sekund; po jego upływie procedura jest automatycznie przerywana, a wprowadzone zmiany zapamiętane.
Tabela 8: aby zmienić nastawialne parametry
1. Wcisnąć i trzymać wciśnięty przycisk [Set] przez około 3 sekundy
2.
Zwolnić przycisk [Set] kiedy dioda kontrolna L1 zacznie migać
3. Wciskać przyciski [s] lub [t] aby zamienić położenie pulsującej „diody wejściowej"
odpowiadającej zmienianemu parametrowi.
4. Wcisnąć i trzymać wciśnięty przycisk [Set]. Przycisk [Set] musi być wciśnięty podczas wszystkich
kroków 5 i 6.
5. Odczekać około 3 sekundy, następnie zapali się dioda kontrolna przedstawiająca aktualny poziom
regulowanego parametru.
6. Wciskać przyciski [s] lub [t] aby zamienić położenie zapalonej diody, która przedstawia wartość
parametru.
7. Zwolnić przycisk [Set]
8.
Odczekać 10 sekund, aby wyjść z programowania kończąc maksymalny czas.
Uwaga: punkty od 3 do 7 mogą być powtórzone podczas tej samej fazy programowania w celu regulacji większej ilości parametrów
14 – Polski
Dioda (poziom) Wartość
L1 0,5 mt
L2 1 mt
L3 1,5 mt
L4 2 mt
L5 2,5 mt
L6 3 mt
L7 3,4 mt
L8 4 mt
L1 Automatyczne (na podstawie trudności
manewrów).
L2 1000
L3 2000
L4 4000
L5 7000
L6 10000
L7 15000
L8 20000
L1 Wynik 1 manewru (ostatniego)
L2 Wynik 2 manewru
L3 Wynik 3 manewru
L4 Wynik 4 manewru
L5 Wynik 5 manewru
L6 Wynik 6 manewru
L7 Wynik 7 manewru
L8 Wynik 8 manewru
Opis
Reguluje wymiar częściowego otwarcia.
Częściowe otwarcie można polecić 2-gim
kanałem radiowym lub poleceniem „ZAMY-
KA", jeśli funkcja „Zamyka" jest zaprogra-
mowana jako „Otwiera Częściowo".
Reguluje ilość manewrów, po której
przekazuje sygnał żądania konserwacji
automatyki (patrz paragraf „7.4.3 Wezwa-
nie do konserwacji").
Umożliwia skontrolowanie rodzaju anoma-
lii, jaka pojawiła się podczas ostatnich 8
manewrów (patrz paragraf „7.6.1 Historia
anomalii").
" ale ustawienie można zmienić w dowolnej chwili w
Przykład
SET
3s
L1
SET
lub
SET
lub
SET
10s
