Cette notice simplifiée ne remplace en aucun cas la notice d'utillisation fournie avec le produit qui doit être lue avant
l'installation de la motorisation

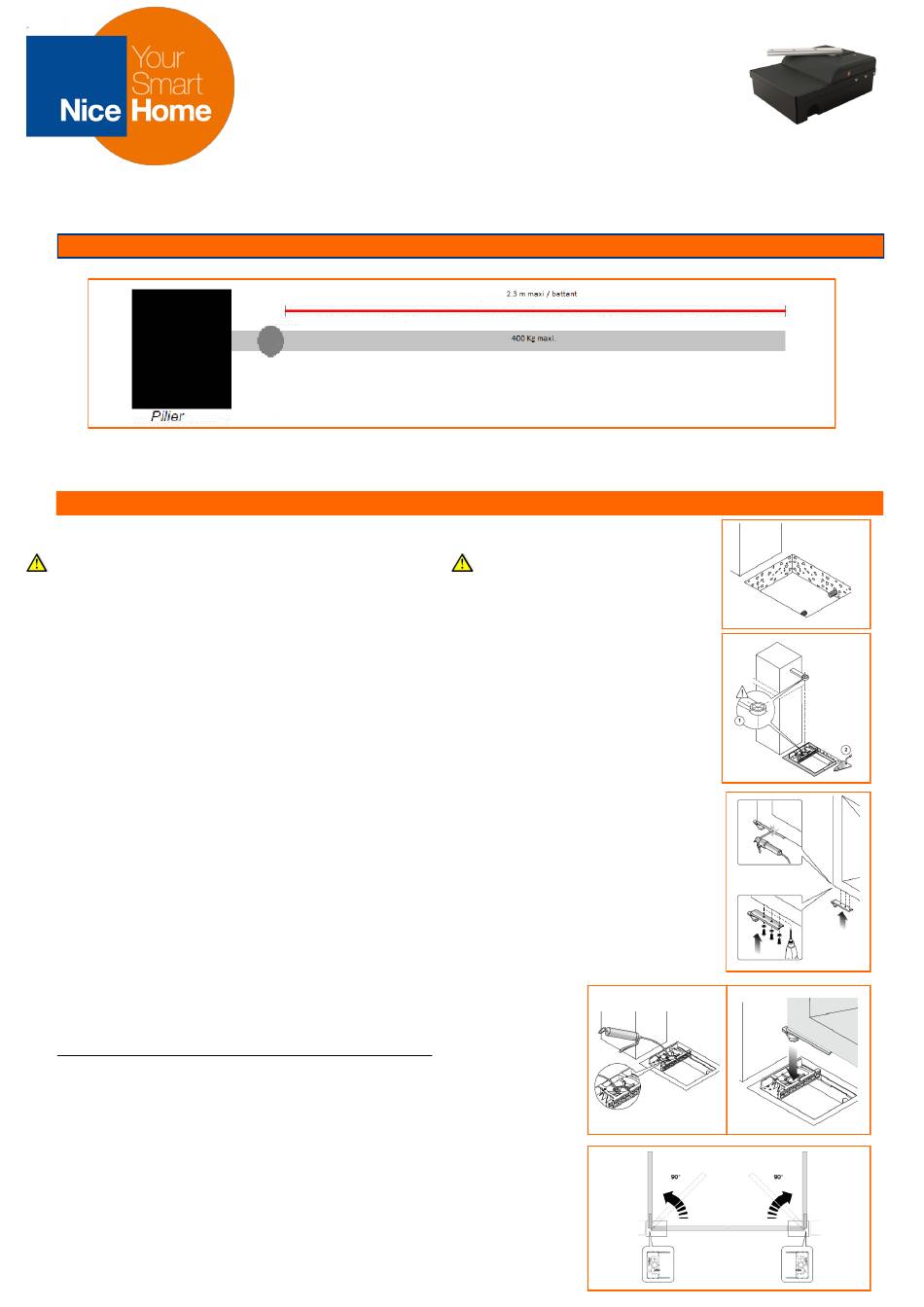

LIMITES D'INSTALLATION
Si l'une de ces valeurs n'est pas respectée, il est préférable de prendre contact avec notre service technique
INSTALLATION DES OPERATEURS
Faire un trou pour installer la caisse de fondation.
Faire un conduit d'écoulement pour le drainage de l'eau
Prevoir un passage pour le câble d'alimentation.
Placer la caisse de fondation dans le trou avec sa sortie d'axe moteur aligné sur l'axe
de la charnière supérieur .
Noyer la caisse de fondation dans le béton (2) en veillant à le mettre parfaitement de
niveau.
Fixer le levier d'accrochage pour le vantail, soit par soudure quand la matière du portail
le permet, soit par vissage à l'aide de 3 vis
Lubrifier le glissoir de la caisse de fondation. Insérer dans le
glissoir de la caisse de fondation le levier d'accrochage du vantail et
le fixer à la charnière supérieur.
Insérer les goujons pour le fin de course en ouverture et en fermeture,
pour un angle de 90° ou 180° En dehors de ses angles nous conseillons
d'utiliser des butées au sol.

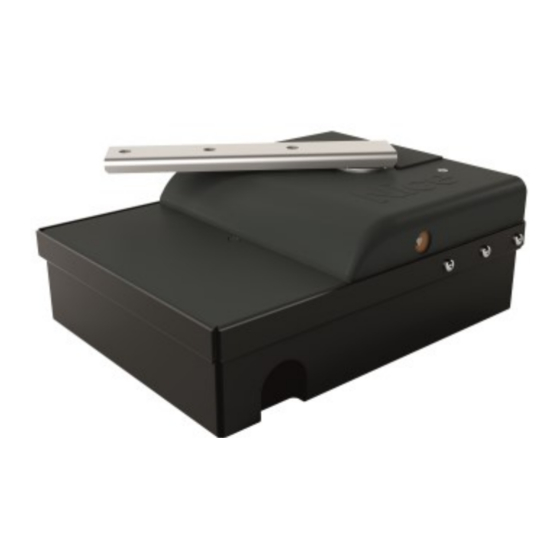

Notice simplifiée RIVA 200

Publicité

loading

Sommaire des Matières pour Nice RIVA 200

  • Page 1 Notice simplifiée RIVA 200 Cette notice simplifiée ne remplace en aucun cas la notice d’utillisation fournie avec le produit qui doit être lue avant l’installation de la motorisation LIMITES D’INSTALLATION Si l’une de ces valeurs n’est pas respectée, il est préférable de prendre contact avec notre service technique INSTALLATION DES OPERATEURS Faire un trou pour installer la caisse de fondation.
  • Page 2 Pour régler les fins de course, visser les goujons jusqu’à atteindre le point d’ar- rêt souhaité. Ajouter les écrous et les serrer fortement. Introduire le moteur à l’intérieur de la caisse, insérer les vis de fixation et les visser légèrement jusqu’à ce que le moteur se trouve légèrement relevé Déplacer lentement le vantail pour son accouplement avec le moteur, puis serrer les vis de fixation à...
  • Page 3 LISTE DES CABLES Les câbles nécessaires pour l’installation du RIVA 200 peuvent varier suivant le type et la quantité des dispositifs pré- sents. La figure ci-dessous représente les câbles nécessaires pour une installation typique ( aucun câble n’est fourni avec le RIVA 200 ATTENTION!- Les câbles utilisés doivent être adaptés au type d’installation, par exemple, on conseille un...
  • Page 4 CONNEXIONS ELECTRIQUES Effectuer le raccordement électrique des différents éléments en respectant le schéma ci-dessous. Cette opération se fait obligatoirement hors tension Branchement module éclairage cellules Branchement d’un visiophone ou interphone Il est possible de brancher un module d’éclairage au Il est possible de piloter votre automatisme via niveau des cellules pour une meilleure visibilité...
  • Page 5 MISE EN ROUTE • Alimenter la logique de commande et attendre quelques secondes. Vérifier que la led ( A) ECS bus clignote régulièrement. • Maintenir enfoncée la touche P2 (C) pendant 5 s ( la led B clignotera). • A la fin de la reconnaissance, la led STOP doit rester allumée tandis que la led P2 (B) doit s’éteindre.
  • Page 6 MEMORISATION DES EMETTEURS OU D’UN CLAVIER EN MODE 1 Avec ce mode de programmation, l’ensembles des touches de l’émetteur et du clavier à code seront pro- grammées sur cette automatisme de la façon suivant . T1 : fonction ouverture /stop / fermeture T2 : fonction ouverture pietonne / stop / fermeture T3: fonction ouverture / stop T4: fonction fermeture / stop...
  • Page 7 MEMORISATION D’EMETTEURS SUPPLEMENTAIRES OU D ‘UN CLAVIER EN MODE 1 Emetteur: • Appuyer sur la touche P1 (B) pendant au moins 3s • Quand la led A s’allume, relâcher la touche • Dans les 10 s qui suivent, presser pendant au moins 3 s une touche quelconque de l’émetteur à...
