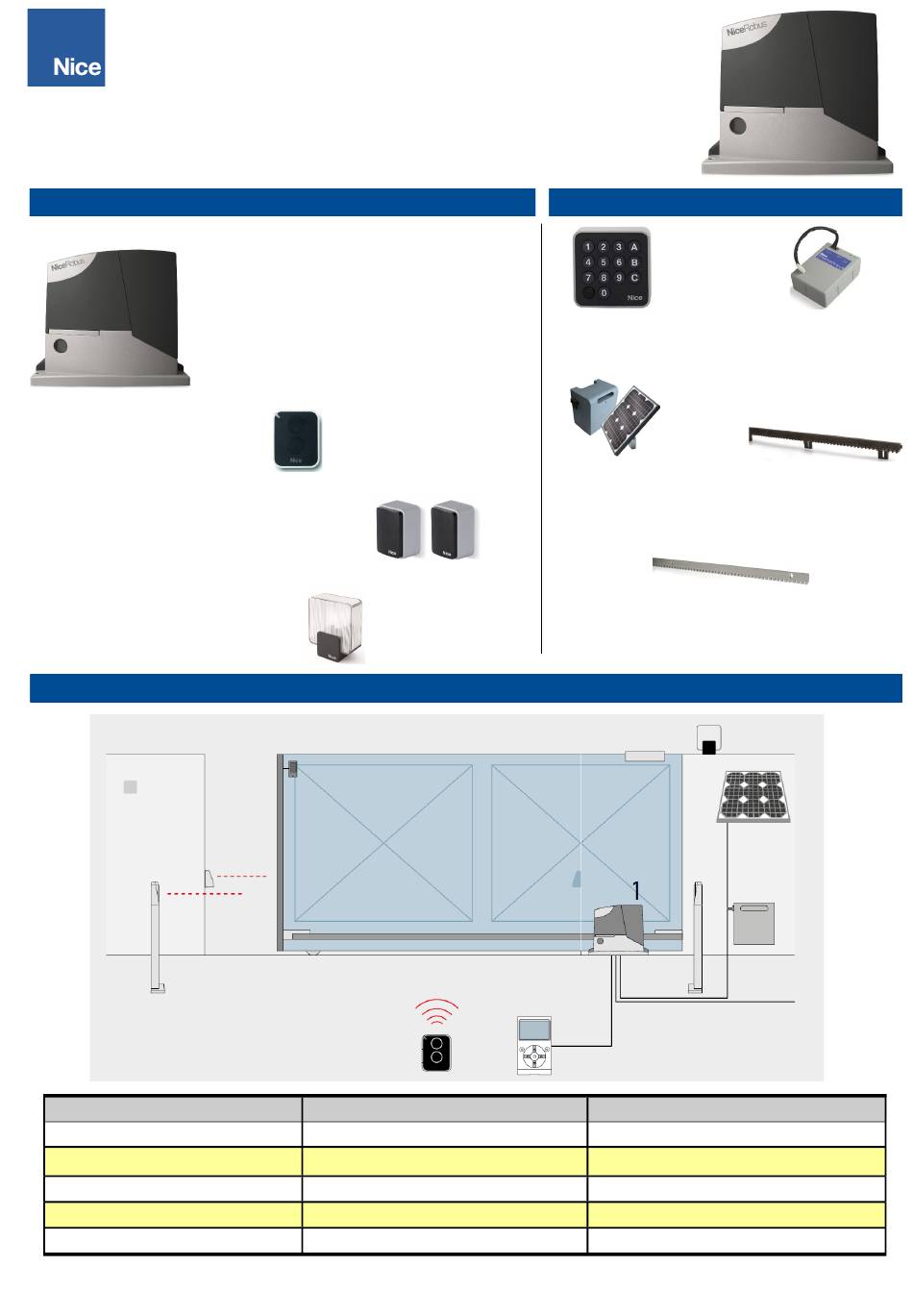

Installation d'un RB400KCER10
Le kit contient :
RB400R10
Opérateur pour portail coulissant jusqu'à 400kg et 8m.
Moteur avec logique intégrée et récepteur radio OXI
ON2E
1 émetteur, 2 touches, 433.92Mhz
EPMB
1 paire de photocellule pour montage en applique
Technologie Nice BlueBus
ELDC
1 clignotant à led avec antenne intégrée.
Dessin d'ensemble et liste des câbles à utiliser :
Connexion
Alimentation électrique 230V
Clignotant avec antenne
Photocellules
Sélecteur à clé
Palpeurs
NOTICE SIMPLIFIEE
Type de câble
1 câble 3x1,5 mm²
1 câble 2x1 mm² / 1 câble blindé type RG58
1 câble 2x0,5 mm²
2 câbles 2x0,5 mm²
1 câble 2x0,5 mm²
Options :
EDSWG
SYKCE
ROA8
Crémaillère acier M4 - Lg 1m
Avec vis et entretoises
Longueur maximum admise
30 m
20 m / 20 m (Conseillé inférieur à 5 m)
30 m
50 m
30m
PS124
Kit batterie 24 V
ROA6
