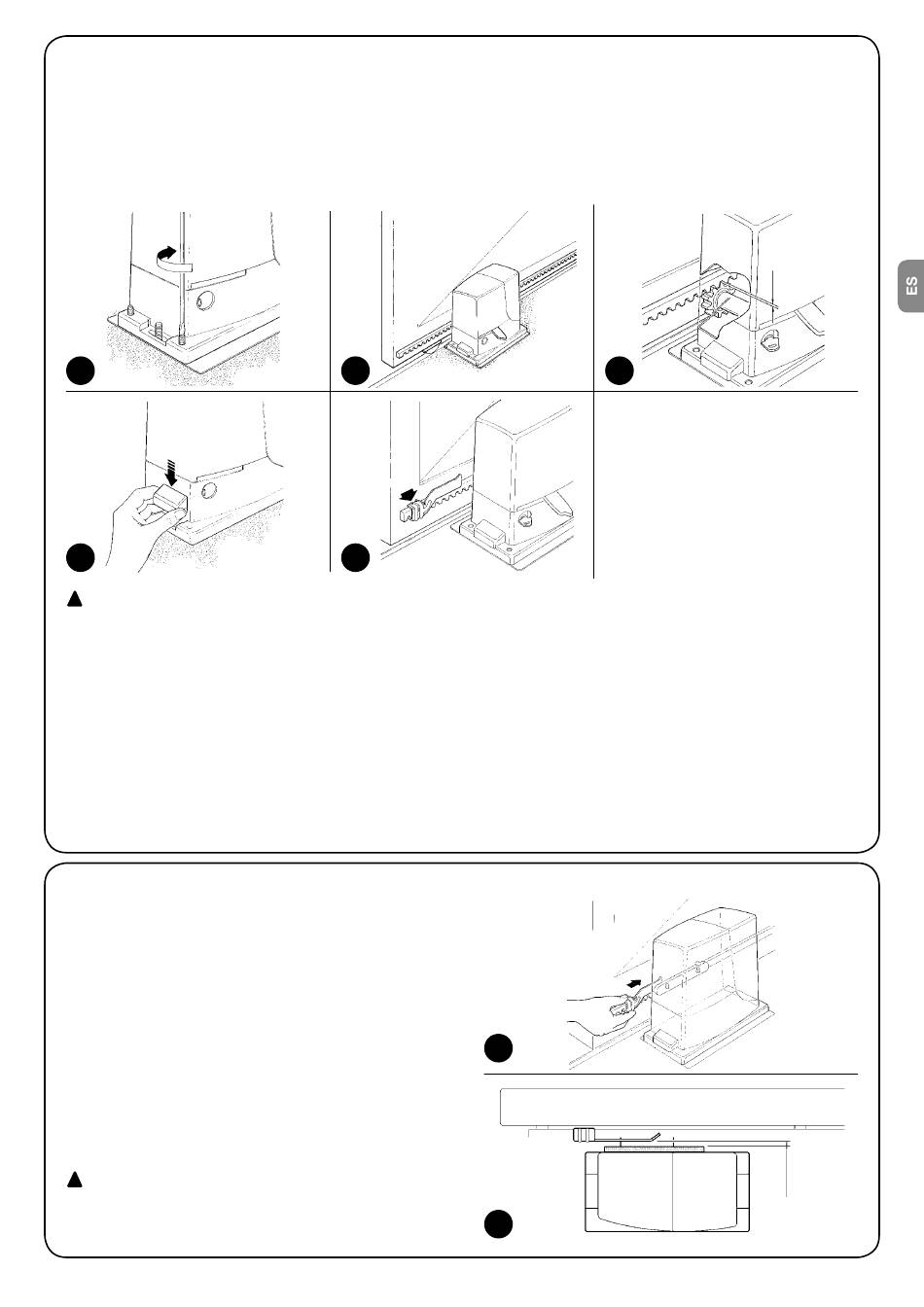

Si la cremallera está instalada, una vez fijado el motorreductor, ajuste
los tornillos sin cabeza de regulación, como muestra la figura 8, a fin
de colocar el piñón del ROBUS a la altura justa, dejando 1÷2mm de
huelgo desde la cremallera. Por el contrario, para fijar la cremallera:
6. Desbloquee el motorreductor tal como indicado en el párrafo
"Desbloqueo y movimiento manual" en el capítulo "Instrucciones
y advertencias para el usuario del motorreductor ROBUS".
8
11
!
Para evitar que el peso de la hoja pueda cargar sobre el motorre-
ductor, es importante que entre la cremallera y el piñón haya un
huelgo de 1÷2 mm tal como muestra la figura 10.
8. Haga deslizar la hoja y utilice siempre el piñón como referencia para
fijar los demás elementos de la cremallera.
9. Corte la parte excedente del último tramo de la cremallera.
10. Abra y cierre varias veces la puerta, comprobando que la cremallera
se deslice alineada al piñón, con una desalineación máxima de 5
mm, y que a todo lo largo se haya respetado un huelgo de 1÷2 mm
entre el piñón y la cremallera.
11. Apriete con fuerza las tuercas de fijación del motorreductor a fin de
que quede fijado firmemente al piso; cubra las tuercas de fijación
con las tapas correspondientes, figura 11.
3.3) Fijación de los soportes de fin de carrera en las versiones con fin de carrera de proximidad inductivo
Para las versiones RB600P y RB1000P, que utilizan el fin de carrera
de proximidad inductivo, hay que fijar los soportes de fin de carrera
como se explica a continuación.
1. Coloque la puerta manualmente en posición de apertura dejando
por lo menos 2 - 3cm de distancia desde el tope mecánico.
2. Deslice el soporte sobre la cremallera en la dirección de apertura
hasta que el led correspondiente se apague, tal como en la figura
13. Entonces, adelante el soporte unos 2 cm y después fíjelo a la
cremallera con los tornillos sin cabeza correspondientes.
3. Coloque la puerta manualmente en posición de cierre dejando
por lo menos 2 - 3cm de distancia desde el tope mecánico.
4. Deslice el soporte sobre la cremallera en la dirección de cierre
hasta que el led correspondiente se apague. Entonces, adelante
el soporte unos 2 cm y después fíjelo a la cremallera con los
tornillos sin cabeza correspondientes.
!
En el fin de carrera de proximidad inductivo la distancia
ideal del soporte está comprendida entre 3 y 8 mm, como
muestra la figura 14.
7. Abra completamente la puerta, apoye sobre el piñón el primer
tramo de cremallera y controle que el comienzo de la cremallera
corresponda con el comienzo de la puerta, tal como muestra
la figura 9. Controle que entre el piñón y la cremallera haya un
huelgo de 1÷2, después fije la cremallera a la hoja utilizando los
elementos adecuados.
9
12
12. Fije los soportes de fin de carrera tal como indicado a continuación
(para las versiones RB600P y RB1000P fije los soportes según las
instrucciones del párrafo "3.3 Fijación de los soportes de fin de carre-
ra en las versiones con fin de carrera de proximidad inductivo"):
• Coloque la puerta manualmente en posición de apertura dejando
por lo menos 2 - 3 cm de distancia desde el tope mecánico.
• Deslice el soporte sobre la cremallera en la dirección de apertura
hasta que se active el fin de carrera. Entonces, adelante el sopor-
te unos 2cm y después fíjelo a la cremallera con los tornillos sin
cabeza correspondientes, véase figura 12.
• Proceda de igual manera para el fin de carrera de cierre.
13. Bloquee el motorreductor tal como indicado en el párrafo "Desblo-
queo y movimiento manual" en el capítulo "Instrucciones y adver-
tencias para el usuario".
13
14
1÷2
10
3÷8
