3) Installation

!
Die Installation von ROBUS muss von qualifiziertem Personal unter genauester Beachtung der Gesetze, Vorschriften und
Verordnungen und der Angaben in den vorliegenden Anweisungen ausgeführt werden.
3.1) Vorprüfungen
Vor der Installation von ROBUS müssen folgende Kontrollen ausge-
führt werden:
• Prüfen, dass das gesamte benutzte Material in bestem Zustand,
für den Einsatz geeignet und mit den Vorschriften konform ist.
• Prüfen, dass die Struktur des Tors so ist, dass es automatisiert
werden kann.
• Prüfen, dass sich Gewicht und Abmessungen des Torflügels inner-
halb der Einsatzgrenzen in Kapitel „2.1 Einsatzgrenzen" befinden.
• Durch Vergleich mit den Werten in Kapitel „8 Technische Merk-
male" prüfen, dass die zur Bewegung des Torflügels notwendige
Kraft kleiner als die Hälfte des „maximalen Drehmoments" ist, und
dass die Kraft, die notwendig ist, um den Torflügel in Bewegung
zu halten, kleiner als die Hälfte des „Nenndrehmoments" ist; eine
Toleranz der Kräfte von 50% wird empfohlen, da schlechte Witte-
rung die Reibungswerte erhöhen kann.
• Prüfen, dass entlang dem gesamten Lauf des Tors sowohl in Schlie-
ßung als auch in Öffnung keine größeren Reibungen anliegen.
• Prüfen, dass der Torflügel nicht ausgleiten und nicht aus den Füh-
rungen treten kann.
• Die Robustheit der mechanischen Überlaufanschläge kontrollieren
und prüfen, dass keine Verformungen erfolgen, auch wenn der
Torflügel heftig auf diese aufprallen sollte.
• Prüfen, dass der Torflügel im Gleichgewicht ist: er darf sich nicht
bewegen, wenn er in beliebiger Stellung stehen bleibt.
• Prüfen, dass sich der Bereich, in dem der Toröffner befestigt wird,
nicht überschwemmt werden kann; den Toröffner ggf. über dem
Boden installieren.

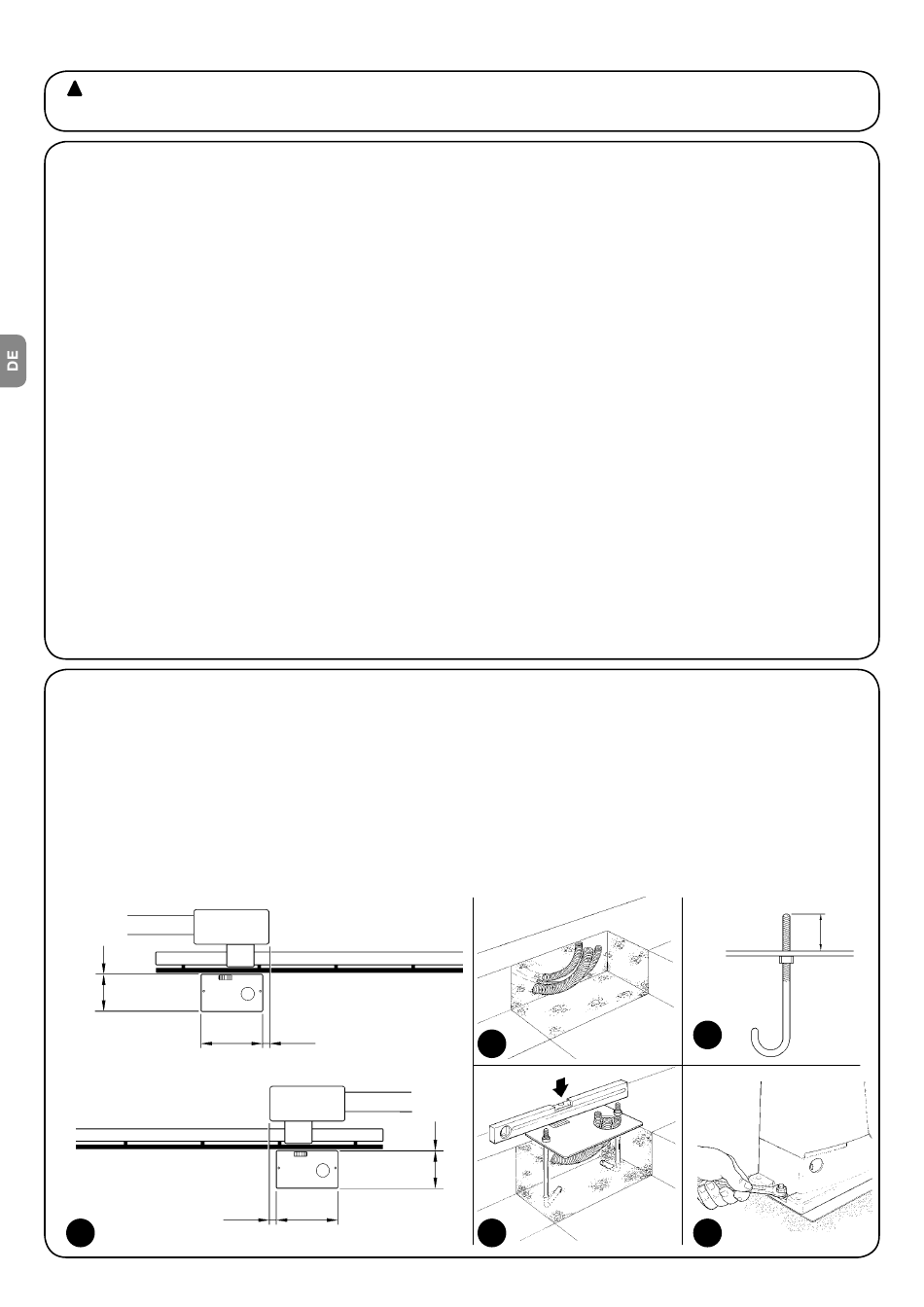

3.2) Befestigung des Toröffners
Falls die Befestigungsfläche bereits vorhanden ist, muss der Toröff-
ner mit geeigneten Mitteln wie z.B. Spreizdübel direkt auf der Ober-
fläche befestigt werden. Andernfalls, zur Befestigung des Toröffners:
1. Für das Fundament eine entsprechend große Grube ausgraben,
mit Bezugnahme auf die Maße in Abbildung 3.
2. Ein oder mehrere Rohre zum Durchführen der Elektrokabel vorbe-
reiten, gemäß Abbildung 4.
3. Die beiden Spreizbeine an die Fundamentplatte montieren; hierbei
eine Mutter unter und eine über der Platte anbringen; die Mutter
unter der Platte muss wie in Abbildung 5 angeschraubt wer
0÷10
192
3
6 – Deutsch
330 0÷50
0÷50 330
• Prüfen, dass die Entriegelung und eine leichte und sichere Bewe-
gung von Hand des Torflügels im Befestigungsbereich des Toröff-
ners möglich sind.
• Prüfen, ob sich die Befestigungsstellen der verschiedenen Vor-
richtungen in stoßgeschützten Bereichen befinden und ob die
Oberflächen ausreichend solide sind.
• Elemente des Automatismus sollten nicht in Wasser oder andere
Flüssigkeit getaucht werden.
• ROBUS nicht in der Nähe von Wärmequellen oder Flammen oder in EX-
gefährdeter, salz- oder säurehaltiger Umgebung halten; dies kann Schä-
den und Betriebsstörungen an ROBUS sowie Gefahren verursachen.
• Sollte der Torflügel eine Eingangstür haben oder sich eine Tür im
Bewegungsbereich des Torflügels befindet, ist sicher zu stellen,
dass diese den normalen Lauf des Tors nicht behindert; ggf. für
ein geeignetes Verblockungssystem sorgen.
• Die Steuerung an eine elektrische Versorgungsleitung mit Sicher-
heitserdung anschließen.
• Die elektrische Versorgungsleitung muss durch eine geeignete magne-
tothermische Vorrichtung und Differentialschalter geschützt sein.
• Weiterhin muss eine Abtrennvorrichtung der Stromversorgung (mit
Überspannungsklasse III bzw. Abstand zwischen den Kontakten
von mindestens 3,5 mm) oder ein gleichwertiges System wie z.B.
Steckdose und Stecker vorhanden sein. Sollte sich die Abtrenn-
vorrichtung der Stromversorgung nicht in der Nähe der Automati-
sierung befinden, muss sie über ein Absperrsystem verfügen, dass
vor einem unbeabsichtigten oder nicht genehmigten erneuten
Anschluss schützt.
den, so dass das Gewindeteil ca. 25÷35mm über der Platte
herausragt.
4. Den Beton eingießen und die Fundamentplatte bevor der Beton
hart wird nach den Maßen in Abbildung 3 darin anbringen und
prüfen, dass sie parallel zum Torflügel und einwandfrei nivelliert
ist. Warten, bis der Beton ganz trocken ist.
5. Die beiden Muttern oben an der Platte abschrauben, dann den
Toröffner darauf legen und prüfen, dass er zum Torflügel ganz
parallel ist, dann die beiden Muttern und die Unterlegscheiben
etwas anschrauben, wie in Abbildung 7 gezeigt.
4
0÷10
192
6
25÷35
5
7
