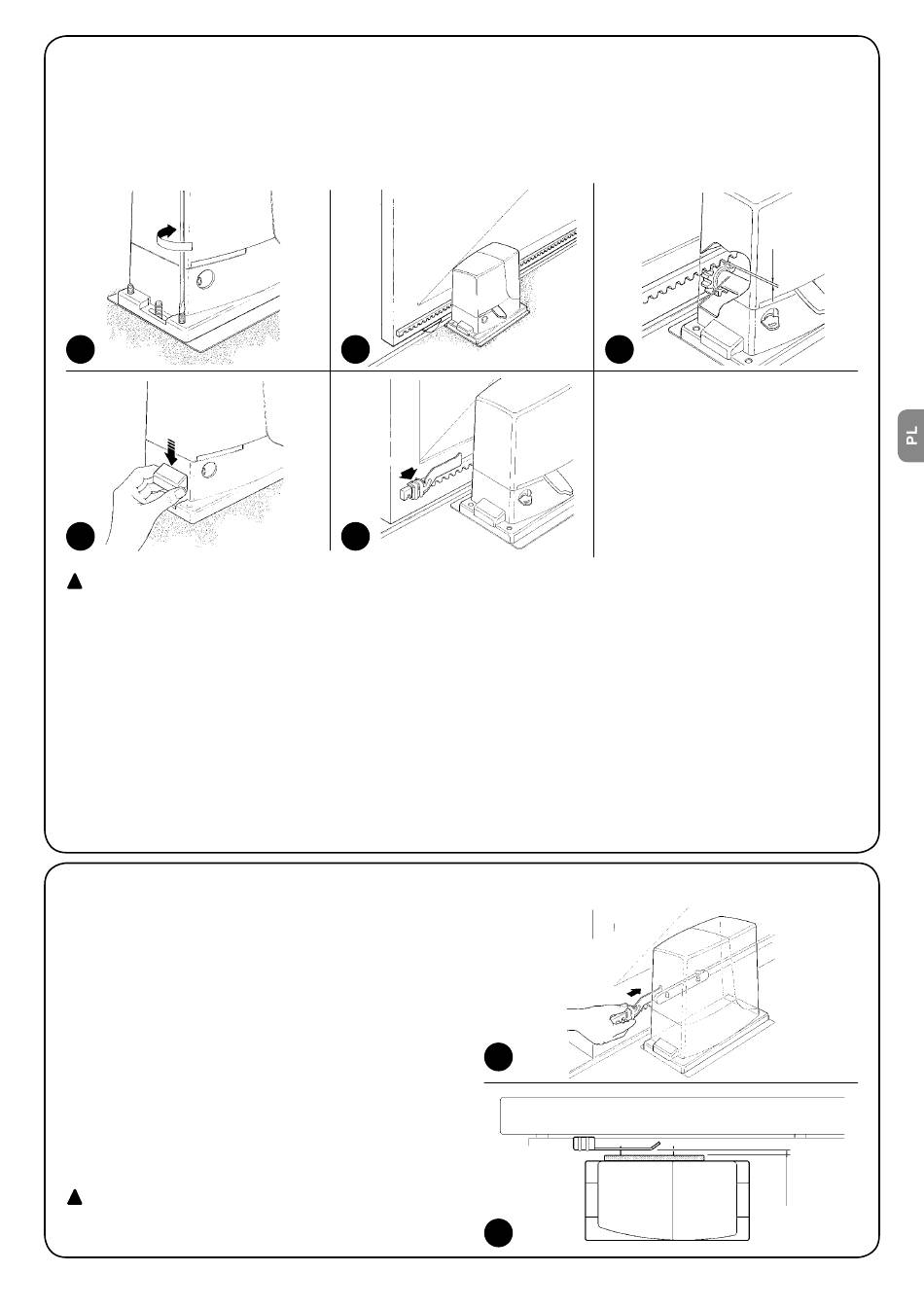

Jeśli na bramie jest już listwa zębata, to po zamocowaniu siłownika
należy ustawić kołki regulacyjne tak jak na rys.8, aby ustawić koło
zębate siłownika ROBUS na odpowiedniej wysokości, pozostawiając
na listwie zębatej luz na około 1÷2mm. W przeciwnym wypadku, aby
zamocować listwę zębatą należy:
6. Odblokować siłownik w sposób podany w paragrafie „Wysprzęgla-
nie i ruch ręczny" w rozdziale „Instrukcje i ostrzeżenia przeznaczo-
8
11
!
W celu uniknięcia przypadku, gdy masa skrzydła obciąża siłownik,
niezbędne jest, aby pomiędzy listwą zębatą a kołem zębatym pozo-
stawiony został luz na około 1÷2mm, tak jak wskazano na rys. 10.
8. Przesunąć skrzydło i wykorzystywać zawsze koło zębate jako punkt
odniesienia do mocowania następnych elementów listwy.
9. Odciąć ostatni, nadmiarowy, odcinek listwy.
10. Wykonać szereg ruchów polegających na zamykaniu i otwieraniu i
sprawdzić, czy listwa zębata przechodzi prawidłowo po kole zęba-
tym, z odstępstwem liniowym nie większym niż 5 mm, i czy na całej
jej długości jest zachowany luz 1÷2 mm pomiędzy kołem zębatym a
listwą.
11. Energicznie dokręcić nakrętki mocujące siłownik, upewniając się, że
jest on właściwie zamocowany do podłoża; przykryć nakrętki mocu-
jące odpowiednimi kapturkami tak, jak na rys.
3.3) Mocowanie zderzaków wyłącznika krańcowego w wersjach z wyłącznikiem indukcyjnym.
W wersjach RB600P oraz RB1000P korzystających z wyłączników
krańcowych indukcyjnych zbliżeniowych należy zamocować zderzaki
w sposób opisany w dalszej części.
1. Przesunąć ręcznie skrzydło do położenia otwartego pozostawiając
co najmniej 2 – 3cm od ogranicznika mechanicznego ruchu.
2. Przesunąć zderzak po listwie zębatej w kierunku otwarcia aż odpo-
wiednia dioda wyłączy się, jak przedstawiono na rys. 13. Następnie
przesunąć zderzak o przynajmniej 2 cm i zablokować ją odpowied-
nimi wkrętami do listwy zębatej.
3. Przesunąć ręcznie skrzydło do położenia zamkniętego pozosta-
wiając co najmniej 2 – 3cm od zderzaka mechanicznego.
4. Przesunąć zderzak po listwie zębatej w kierunku zamknięcia aż
odpowiednia dioda wyłączy się. Następnie przesunąć zderzak
o przynajmniej 2 cm i zablokować ją odpowiednimi wkrętami do
listwy zębatej.
!
W wyłącznikach krańcowych indukcyjnych zbliżeniowych
optymalna odległość zderzaka zawiera się pomiędzy 3 a 8
mm, jak to wskazano na rysunku 14.
ne dla użytkownika siłownika ROBUS".
7. Otworzyć (odsunąć) całkowicie skrzydło, oprzeć pierwszy odcinek
listwy zębatej na kole zębatym i sprawdzić czy początek listwy
odpowiada początkowi skrzydła, tak jak pokazano na rysunku 9.
Upewnić się, że luz między kołem zębatym a zębatką wynosi 1÷2
mm, następnie zamocować przy użyciu odpowiednich elementów
zębatkę do skrzydła.
9
12
12. Zamocować zderzak wyłącznika krańcowego w sposób opisany
poniżej (dla wersji RB600P oraz RB1000P zamocować zderzaki w
sposób opisany w paragrafie „3.3 Mocowanie zderzaków wyłącznika
krańcowego w wersjach z wyłącznikiem indukcyjnym"):
• Przesunąć ręcznie skrzydło do położenia otwartego pozostawiając
co najmniej 2 – 3cm od zderzaka mechanicznego.
• Przesunąć zderzak po listwie zębatej w kierunku otwierania aż do
zadziałania wyłącznika krańcowego. Następnie przesunąć jeszcze
zderzak o przynajmniej 2 cm i zablokować go odpowiednimi wkrę-
tami do listwy zębatej, jak na rysunku 12.
• Taką samą czynność wykonać dla wyłącznika krańcowego
zamknięcia.
13. Zablokować siłownik tak, jak podano w paragrafie „Odblokowanie I
ruch ręczny" w rozdziale „Instrukcje i ostrzeżenia przeznaczone dla
użytkownika siłownika ROBUS"
13
14
1÷2
10
3÷8
