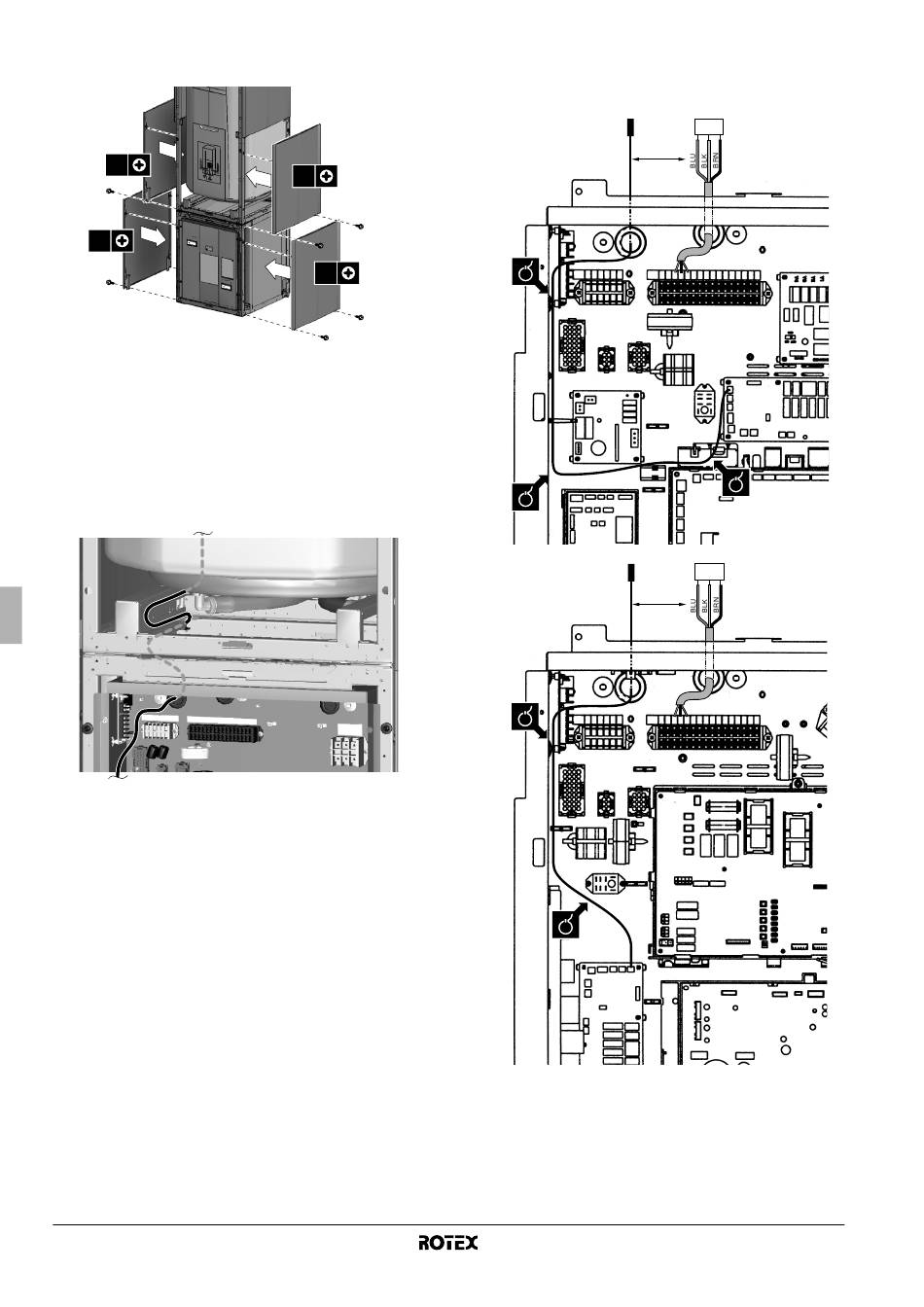

7 Die unteren, an der Seite befindlichen Zierblenden des
Brauchwassertanks an der Inneneinheit anbringen.
1
2
3
2x
1
2
3
2x
1 Zierblende
2 Einrastöffnung
3 Mit 2 Schrauben befestigen
8 Schließen Sie das Druckentlastungsventil (bauseitig zu liefern,
Öffnungsdruck maximal 10 Bar) und den Ablauf an.
9 Das Thermistor-Kabel am Schaltkasten der Inneneinheit
anschließen. Drauf achten,
abgeschaltet ist. Siehe dazu den mit der Inneneinheit gelieferten
Elektroschaltplan.
Der Abstand zwischen dem Thermistor-Kabel und dem Netz-
kabel muss immer mindestens 25 mm betragen, damit das
Thermistor-Kabel keinen elektromagnetischen Interferenzen
ausgesetzt ist.
1 Den Stecker des Thermistor-Kabels in die Buchse X11A auf
der Leiterplatte einstecken.
2 Zur Zugentlastung die Kabel mit Kabelbinder an den
entsprechenden Befestigungsankern befestigen.
Installationsanleitung
6
1
2
3
2x
1
2
3
2x
dass die Stromversorgung
3 Beim Verlegen der Kabel darauf achten, dass die Kabel nicht
die Anbringung der Innengerät-Abdeckung behindern.
Hinweis: Es wird nur die relevante bauseitige Verkabelung
gezeigt.
1~
>25 mm
X2M
3~
>25 mm
X2M
X11A
A3P
Brauchwassertank für Luft-Wasser-Wärmepumpe
3-way
valve
N Y L
3 4 5
X11A
A3P
3-way
valve
N Y L
3 4 5
RKHTS200+260AB
