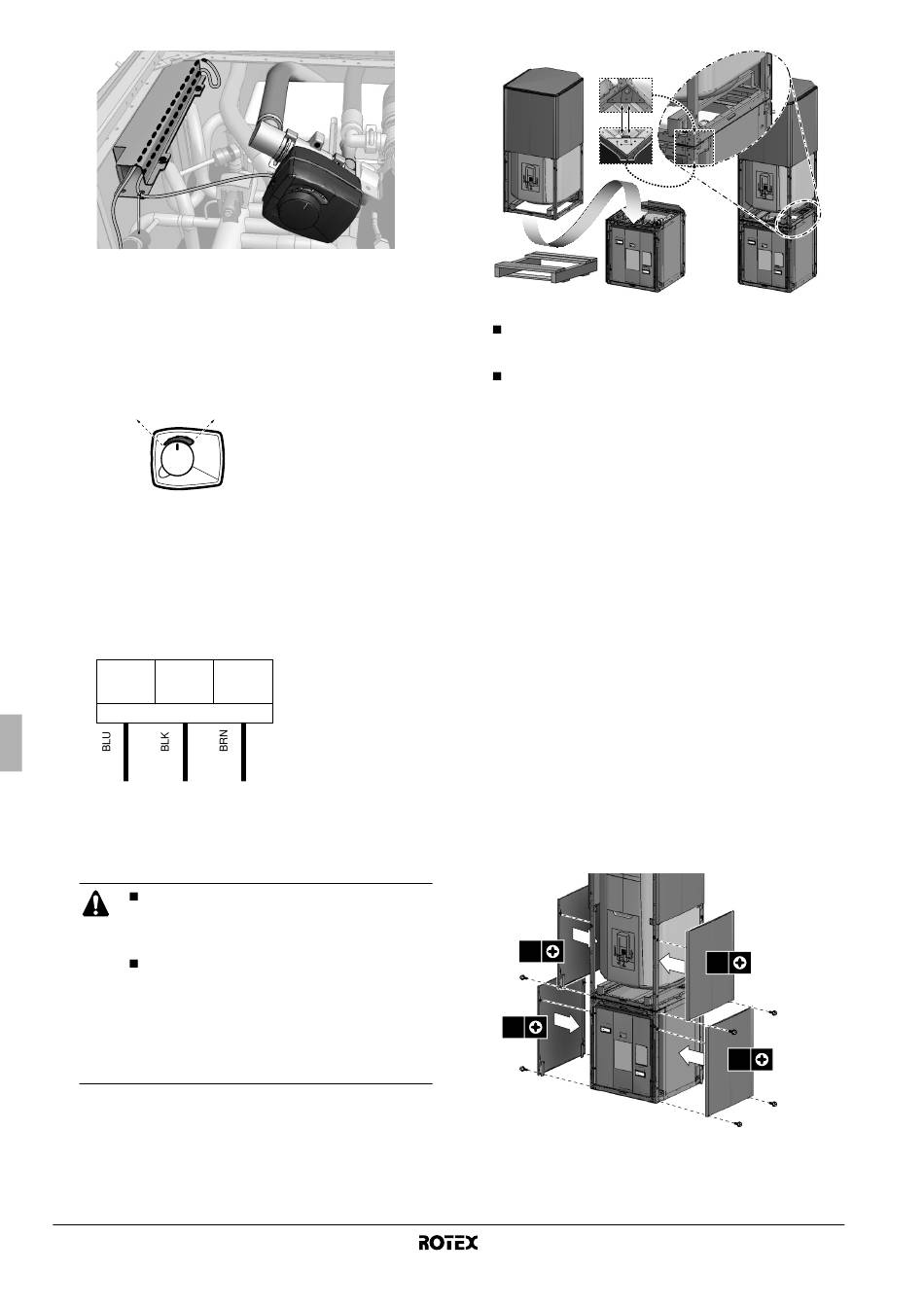

6 Spingere il motore sul manicotto.
Assicurarsi di non ruotare il manicotto durante questa
operazione, in modo da mantenere la posizione della valvola
impostata nel punto 4.
7 Posizionare la manopola di rotazione sul coperchio del
motore della valvola, come mostrato nella figura.
Riscaldamento Serbatoio dell'acqua calda
della stanza per usi domestici
Assicurarsi che la manopola di rotazione sia completamente
premuta per consentire
dell'unità. Se la manopola di rotazione è leggermente
sollevata, è consentito il funzionamento manuale.
8 Eseguire il cablaggio nel quadro elettrico dell'unità interna in
base alla seguente figura: (assicurarsi che l'alimentazione
sia disattivata)
X2M
3 4
Valvola tridirezionale
N Y L
Assicurarsi di seguire i percorsi di cablaggio corretti all'interno
dell'unità (indicati nel manuale d'installazione dell'unità interna).
Vedere anche lo schema elettrico in dotazione con l'unità
interna.
5 Montare il modulo del serbatoio sopra l'unità interna.
A causa del peso del serbatoio dell'acqua calda
per usi domestici, è consigliabile che il solleva-
mento e il posizionamento siano eseguiti da due
persone.
Fare riferimento all'illustrazione riportata di
seguito e assicurarsi che, durante il montaggio
del modulo del serbatoio, le guide di posiziona-
mento ai quattro angoli della parte inferiore del
serbatoio dell'acqua calda per usi domestici
combacino perfettamente con le quattro guide di
posizionamento sulla parte superiore dell'unità
interna.
Manuale d'installazione
5
il funzionamento automatico
5
6 Collegare i tubi flessibili come indicato nella figura 4.
I 2 tubi flessibili con collegamenti ad accoppiamento rapido
su entrambi i lati devono essere collegati alla serpentina
prevista (vedere la figura 4).
I 2 tubi flessibili con collegamento ad accoppiamento rapido
su un lato e collegamento filettato sull'altro devono essere
collegati all'uscita dell'acqua calda e all'ingresso dell'acqua
fredda (stendendoli dalla piastra posteriore, come mostrato
nella figura 4). In base alla posizione di installazione (lato
destro o sinistro), aprire il foro destro o sinistro sulla piastra
posteriore. Applicare la guarnizione ai bordi dei fori ciechi per
proteggere i tubi flessibili.
Se è in uso il collegamento di ricircolo, collegare un tubo con
collegamento filettato a tale foro e guidarlo attraverso un foro
nella piastra posteriore (vedere la figura 4).
1 Attacco per l'uscita dell'acqua calda (G 3/4" femmina)
2 Attacco per l'entrata dell'acqua fredda (G 3/4" femmina)
3 Attacco per l'uscita dell'acqua calda nella parte inferiore del
serbatoio (accoppiamento rapido)
4 Attacco per l'entrata dell'acqua fredda nella parte inferiore
del serbatoio (accoppiamento rapido)
5 Collegamento di ricircolo (G 1/2" maschio)
6 Collegamento del flusso in entrata dall'unità interna
principale RKHBRD (accoppiamento rapido)
7 Collegamento di ritorno in uscita all'unità interna principale
RKHBRD (accoppiamento rapido)
8 Valvola tridirezionale
9 Collegamento del flusso in entrata dall'unità interna
principale RKHBRD nella parte inferiore del serbatoio
(accoppiamento rapido)
10 Collegamento di ritorno in uscita all'unità interna principale
RKHBRD nella parte inferiore del serbatoio
(accoppiamento rapido)
7 Fissare i pannelli decorativi inferiori laterali del serbatoio
dell'acqua calda per usi domestici all'unità interna.
1
2
3
2x
1
2
3
2x
1 Pannello decorativo
2 Foro di fissaggio rapido
3 Fissare con 2 viti
Serbatoio dell'acqua calda per usi domestici per sistema a pompe
1
2
3
2x
1
2
3
2x
