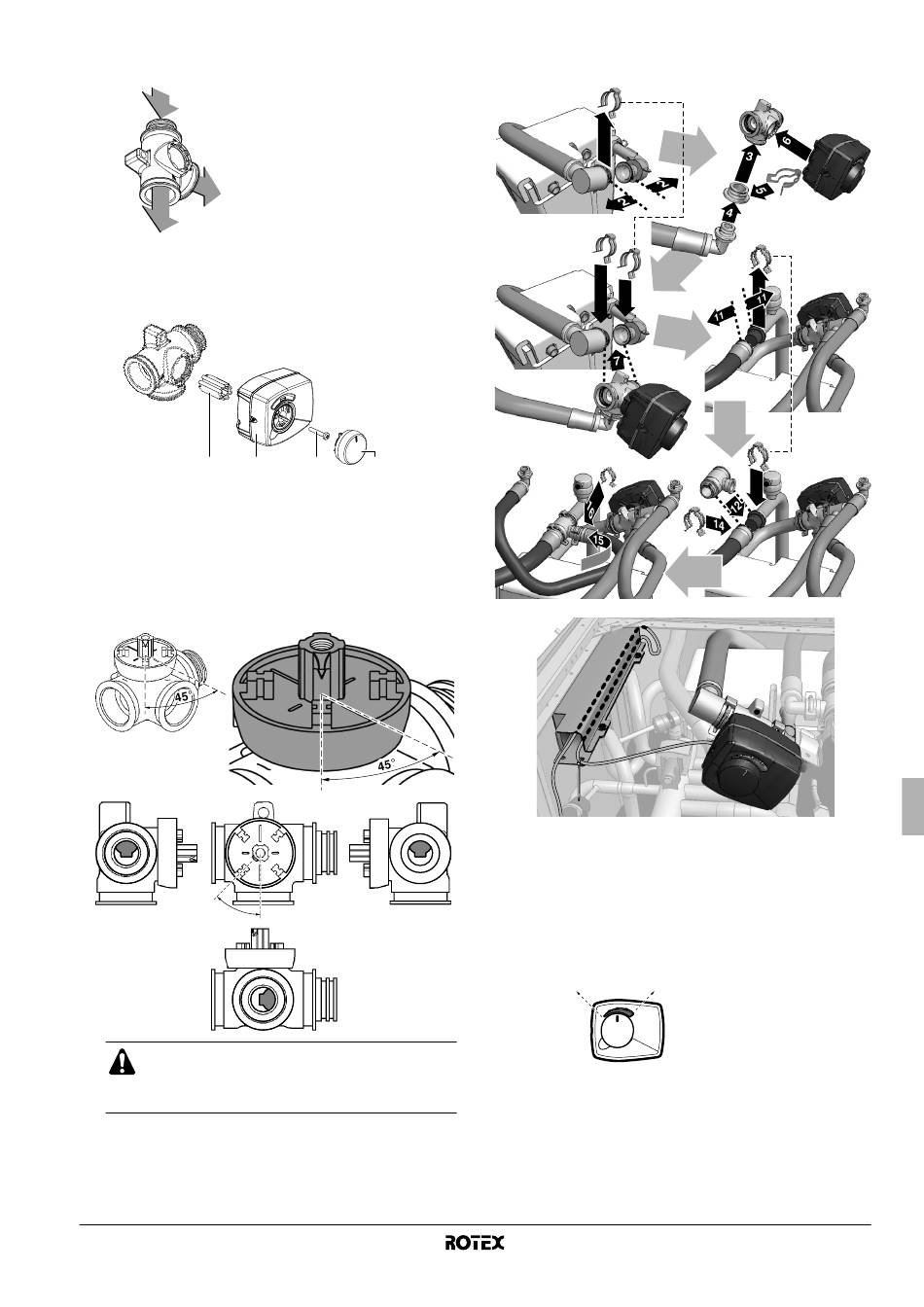

2 Position d'installation.
La vanne 3 voies doit être installée sur l'unité intérieure.
1
2
3
3 Déballer le corps de la vanne 3 voies et le moteur de la
vanne 3 voies.
Vérifier que les accessoires suivants sont livrés avec le
moteur.
2
1
1
Manchon
2
Couvercle du moteur de vanne
3
Vis
4
Bouton rotatif
4 Mettre le manchon sur la vanne et tourner la vanne de sorte
que le manchon soit positionné conformément à la figure
ci-dessous.
45°
Si la vanne n'est pas positionnée de cette manière
avant le montage du moteur, la vanne cèdera la place
à la fois à l'eau sanitaire et au chauffage de la pièce
pendant le fonctionnement.
RKHTS200+260AB
Ballon d'eau chaude sanitaire pour
système de pompe à chaleur air/eau
4PW61220-1
1
De l'unité intérieure
2
Vers le ballon d'eau chaude
sanitaire
3
Vers le chauffage de la pièce
3
4
5 Poser le corps de la vanne à 3 voies dans la tuyauterie.
Se reporter à la figure avant d'effectuer la connexion.
1
B
9
8
6 Pousser le moteur sur le manchon.
Veiller à ne pas faire tourner le manchon pendant cette
action de manière à maintenir la position de la vanne comme
réglé à l'étape 4.
7 Mettre le bouton rotatif du couvercle du moteur de vanne
comme illustré ci-dessous.
Chauffage de la
Ballon d'eau chaude
pièce
sanitaire
S'assurer que le bouton rotatif est complètement enfoncé
pour
permettre
au
bouton
automatiquement par l'unité. Si le bouton rotatif est
légèrement relevé, le fonctionnement manuel est possible.
A
1 0
1 3
C
rotatif
d'être
actionné
Manuel d'installation
