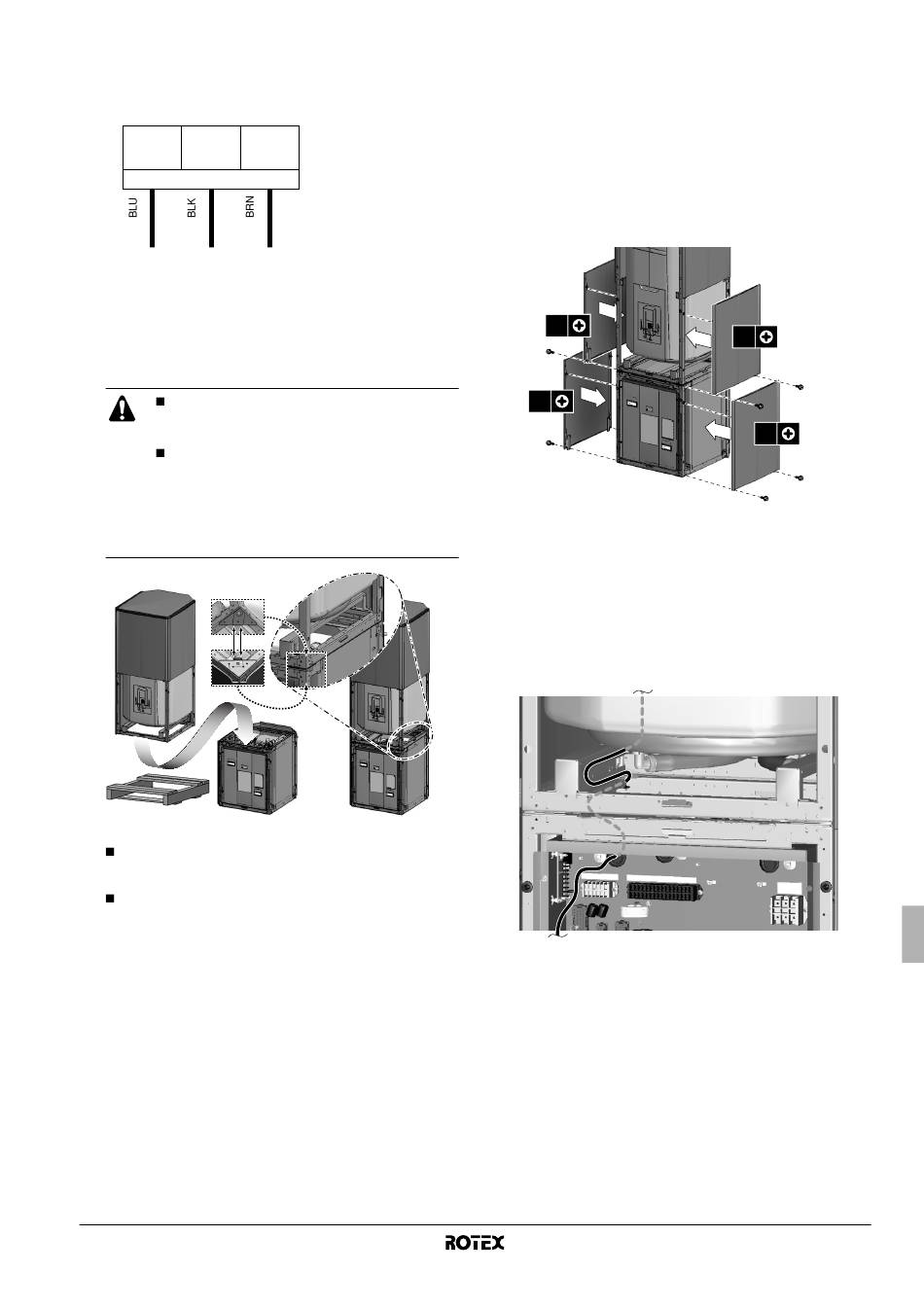

8 Instale el cableado en la caja de interruptores de la unidad
interior según la siguiente figura: (asegúrese de que el
suministro eléctrico está cortado)
X2M
3 4
Válvula de 3 vías
N Y L
Asegúrese de seguir el enrutado adecuado del cableado en el
interior de la unidad (este enrutado del cableado puede
consultarse en el manual de instalación de la unidad interior).
Consulte también el diagrama de cableado suministrado con
la unidad interior.
5 Monte el módulo del depósito en la parte superior de la unidad
interior.
Debido al peso del tanque de ACS se
recomienda su manipulación y elevación por dos
personas.
Consulte la siguiente ilustración y asegúrese de
que las guías de posicionamiento en las cuatro
esquinas de la parte inferior del depósito de agua
caliente sanitaria coincidan exactamente con las
cuatro guías de posicionamiento de la parte
superior de la unidad interior al montar el módulo
del depósito.
6 Conecte los tubos flexibles según figura 4.
Los 2 tubos flexibles con conexiones de acoplamiento rápido
a ambos lados deben conectarse a la conexión de serpentín
prevista (véase figura 4).
Los 2 tubos flexibles con conexión de acoplamiento rápida a
un lado y conexión roscada al otro deben conectarse a la
salida de agua caliente y a la entrada de agua fría (deben
conducirse a la salida desde la placa trasera (véase
figura 4). En función de la ubicación de la instalación (a la
derecha o a la izquierda), perfore los orificios ciegos situados
a derecha o a izquierda de la placa trasera. Coloque el ojal
en los bordes de los orificios ciegos para proteger la tubería
flexible.
Si se utiliza la conexión de recirculación, conecte un tubo de
conexión roscada a este orificio y páselo a través de un
agujero en la placa trasera (véase figura 4).
1 Conexión de salida de agua caliente (G 3/4" Hembra)
2 Conexión de salida de agua fría (G 3/4" Hembra)
3 Conexión de salida de agua caliente en la parte inferior del
depósito (acoplamiento rápido)
4 Conexión de entrada de agua fría en la parte inferior del
depósito (acoplamiento rápido)
5 Conexión de recirculación (G 1/2" Macho)
RKHTS200+260AB
Tanque de ACS para instalaciones con bomba de calor aire-agua
4PW61220-1
5
6 Conexión de entrada de flujo desde la unidad interior
RKHBRD (acoplamiento rápido)
7 Conexión de salida de retorno a la unidad interior RKHBRD
(acoplamiento rápido)
8 Válvula de 3 vías
9 Conexión de entrada de flujo desde la unidad interior
RKHBRD en la parte inferior del depósito
(acoplamiento rápido)
10 Conexión de salida de retorno a la unidad interior RKHBRD
en la parte inferior del depósito (acoplamiento rápido)
7 Fije los paneles inferiores laterales del depósito e agua sanitaria
a la unidad interior.
1
2
3
2x
1
2
3
2x
1 Panel decorativo
2 Orificio de fijación rápida
3 Fije con 2 tornillos
8 Conecte la válvula de alivio de presión (suministro indepen-
diente, presión de abertura máxima 10 bar) y púrguela.
9 Conecte el cable del termistor a la caja de interruptores de la
unidad interior. Asegúrese de que el suministro eléctrico está
cortado. Consulte el diagrama de cableado suministrado con la
unidad interior.
La distancia entre el cable del termistor y el cable de
alimentación deberá ser de al menos 25 mm para impedir
interferencias electromagnéticas en el cable del termistor.
1 Inserte el terminal del cable del termistor en la toma X11A de
la tarjeta de circuito impreso.
2 Fije los cables mediante los sujetacables a sus dispositivos
de sujeción para garantizar el alivio de tracción.
3 Cuando instale los cables, asegúrese de que éstos no
obstaculicen el montaje de la tapa de la unidad interior,
consulte la tapa de la unidad interior.
1
2
3
2x
1
2
3
2x
