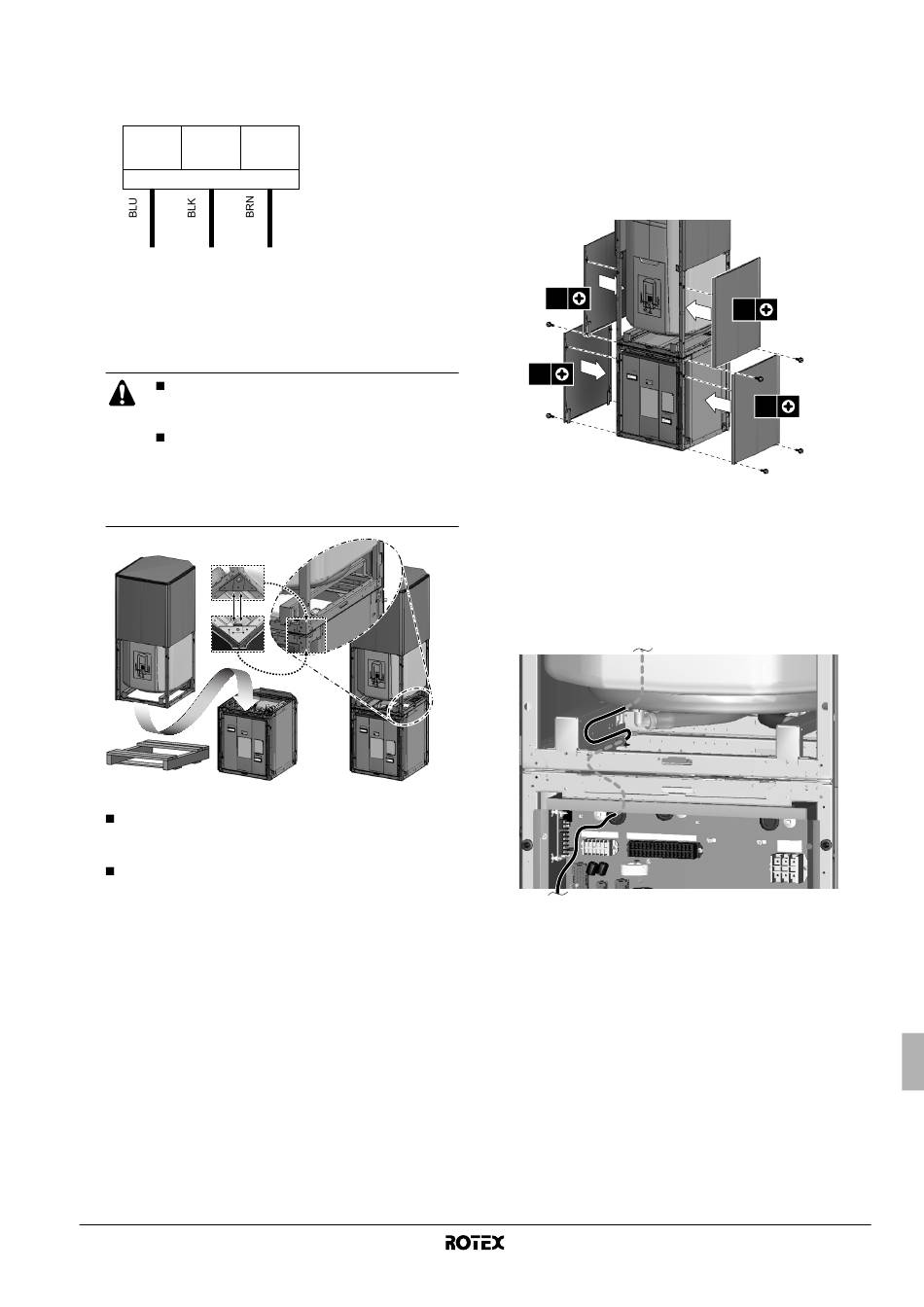

8 İç ünite anahtar kutusu içindeki kablo bağlantılarını aşağıdaki
şekle göre gerçekleştirin: (güç beslemesinin kapatıldığından
emin olun)
X2M
3 4
3 yollu vana
N Y L
Ünitenin içinde uygun kablo yönlendirmelerine riayet etmeyi
ihmal etmeyin (bu kablo yönlendirmeleri iç ünitenin montaj
kılavuzunda bulunabilir).
Aynı zamanda iç ünite ile verilen kablo bağlantı şemasına
bakın.
5 Depo modülünü iç ünitenin tepesine monte edin.
Kullanım sıcak su deposunun ağırlığı yüzünden
iki kişi tarafından işlem yapılması ve kaldırılması
önerilir.
Depo modülünü monte ederken aşağıdaki şekle
bakın ve kullanım sıcak su depo tabanının dört
köşesindeki konumlama kılavuzlarının hepsinin
de iç ünitenin tepesindeki dört adet konumlama
kılavuzlarını kusursuz olarak karşıladığından
emin olun.
6 Esnek hortumları şekil 4 üzerinde gösterildiği gibi bağlayın.
Her iki tarafta çabuk bağlantı elemanına sahip 2 adet esnek
hortum önceden belirlenmiş
takılmalıdır (bkz. şekil 4).
Bir tarafta çabuk bağlantı elemanına ve diğer tarafta vidalı
bağlantıya sahip 2 adet esnek hortum sıcak su çıkışına ve
soğuk su girişine takılmalıdır (arka plakadan dışarıya
yönlendirilmeleri gerekir (bkz. şekil 4)). Montaj konumuna
bağlı olarak (sol ya da sağ taraftan montaj), arka plakadan
dışarıya gereken sağ veya sol montaj deliklerini açın. Esnek
boruları korumak için açılan montaj deliklerinin kenarlarına
koruma halkasını uygulayın.
Sirkülasyon bağlantısı kullanılıyorsa, bu deliğe vidalı
bağlantıya sahip bir boru bağlayın ve bunu da arka plakadaki
bir delikten yönlendirin (bkz. şekil 4).
1 Sıcak su çıkış bağlantısı (G 3/4" Dişi)
2 Soğuk su giriş bağlantısı (G 3/4" Dişi)
3 Deponun alt kısmındaki sıcak su çıkış bağlantısı (çabuk
bağlantı elemanı)
4 Deponun alt kısmındaki soğuk su giriş bağlantısı (çabuk
bağlantı elemanı)
5 Sirkülasyon bağlantısı (G 1/2" Erkek)
6 Ana RKHBRD iç üniteden gelen akış giriş bağlantısı
(çabuk bağlantı elemanı)
RKHTS200+260AB
Hava su tipi ısı pompa sistemi için kullanım sıcak su deposu
4PW61220-1
5
serpantin bağlantısına
7 Ana RKHBRD iç üniteye giden dönüş çıkış bağlantısı
(çabuk bağlantı elemanı)
8 3 yollu vana
9 Ana RKHBRD iç üniteden gelen deponun alt kısmındaki akış
giriş bağlantısı (çabuk bağlantı elemanı)
10 Ana RKHBRD iç üniteye giden deponun alt kısmındaki
dönüş çıkış bağlantısı (çabuk bağlantı elemanı)
7 Kullanım sıcak su deposunun yan alt dekorasyon panellerini iç
üniteye tespit edin.
1
2
3
2x
1
2
3
2x
1 Dekorasyon paneli
2 Çabuk tespit deliği
3 2 vida ile bağlayın
8 Basınç boşaltma valfını (sahadan temin edilir, açma basıncı
maksimum 10 bar) bağlayın ve tahliye edin.
9 Termistör kablosunu iç ünite anahtar kutusuna bağlayın. Güç
beslemesinin kapatıldığından emin olun. İç ünite ile verilen kablo
bağlantı şemasına bakın.
Termistör kablosu ile güç besleme kablosu arasındaki mesafe,
termistör kablosu üzerindeki elektromanyetik girişimi önlemek
için her zaman en az 25 mm olmalıdır.
1 Termistör kablo konektörünü PCB üzerindeki X11A soketine
takın.
2 Gerginliğin alınmasını sağlamak için kabloları kablo bağları
ile kablo bağı tespitlerine sabitleyin.
3 Kabloları dışarıya yönlendirirken, bunların iç ünite kılıfının
takılmasına mani olmamasına dikkat edin.
1
2
3
2x
1
2
3
2x
