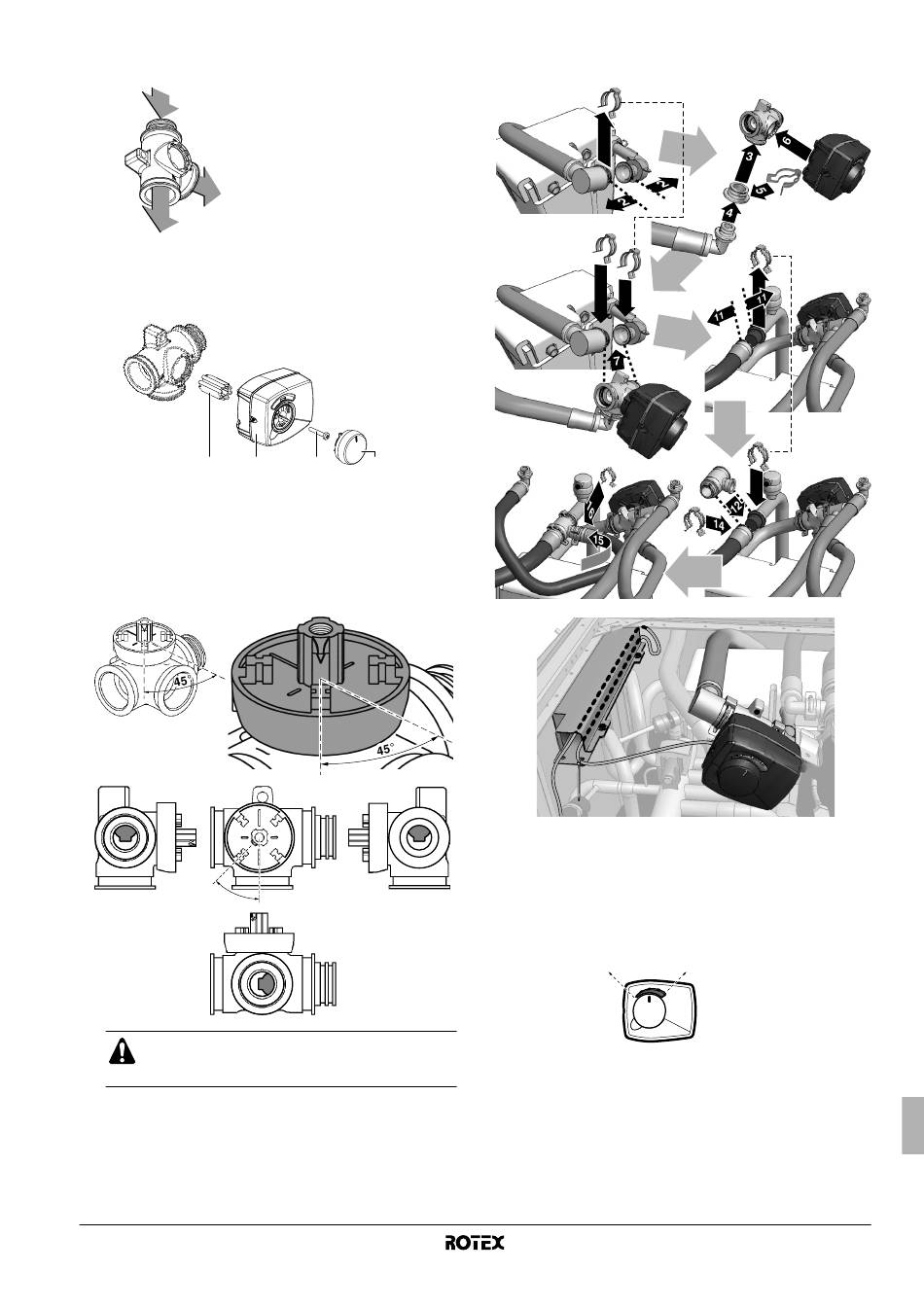

2 Poziţia de instalare.
Ventilul cu 3 căi trebuie instalat în unitatea interioară.
1
2
3
3 Despachetaţi corpul ventilului cu 3 căi şi motorul ventilului cu
3 căi.
Verificaţi ca următoarele accesorii să fie furnizate împreună
cu motorul.
2
1
1 Manşon
2 Capacul motorului ventilului
3 Şurub
4 Rotiţi butonul
4 Puneţi manşonul pe ventil şi rotiţi ventilul astfel încât
manşonul să fie poziţionat în conformitate cu figura mai jos.
45°
Dacă ventilul nu este poziţionat astfel înainte de
montarea motorului, ventilul va permite trecerea apei
menajere şi a încălzirii încăperii în timpul exploatării.
RKHTS200+260AB
Rezervor de apă menajeră caldă pentru sistem de pompă termică
aer la apă
4PW61220-1
1 De la unitatea interioară
2 Spre rezervorul de apă
menajeră caldă
3 Spre încălzirea încăperii
3 4
5 Instalaţi corpul ventilului cu 3 căi în tubulatură.
Consultaţi figura de mai jos înainte de efectuarea conexiunii.
1
B
9
8
6 Împingeţi motorul pe manşon.
Aveţi grijă să nu rotiţi manşonul în timpul acestei acţiuni,
pentru a menţine poziţia ventilului aşa cum este fixată în
timpul treptei 4.
7 Puneţi butonul rotitor pe capacul motorului ventilului după
cum este prezentat mai jos.
Încălzirea încăperii Rezervorul de apă menajeră caldă
Asiguraţi-vă că butonul rotitor este complet apăsat înăuntru
permiţând să fie acţionat automat de unitate. Dacă butonul
rotitor este ridicat uşor, este posibilă acţionarea manuală.
A
1 0
1 3
C
Manual de instalare
