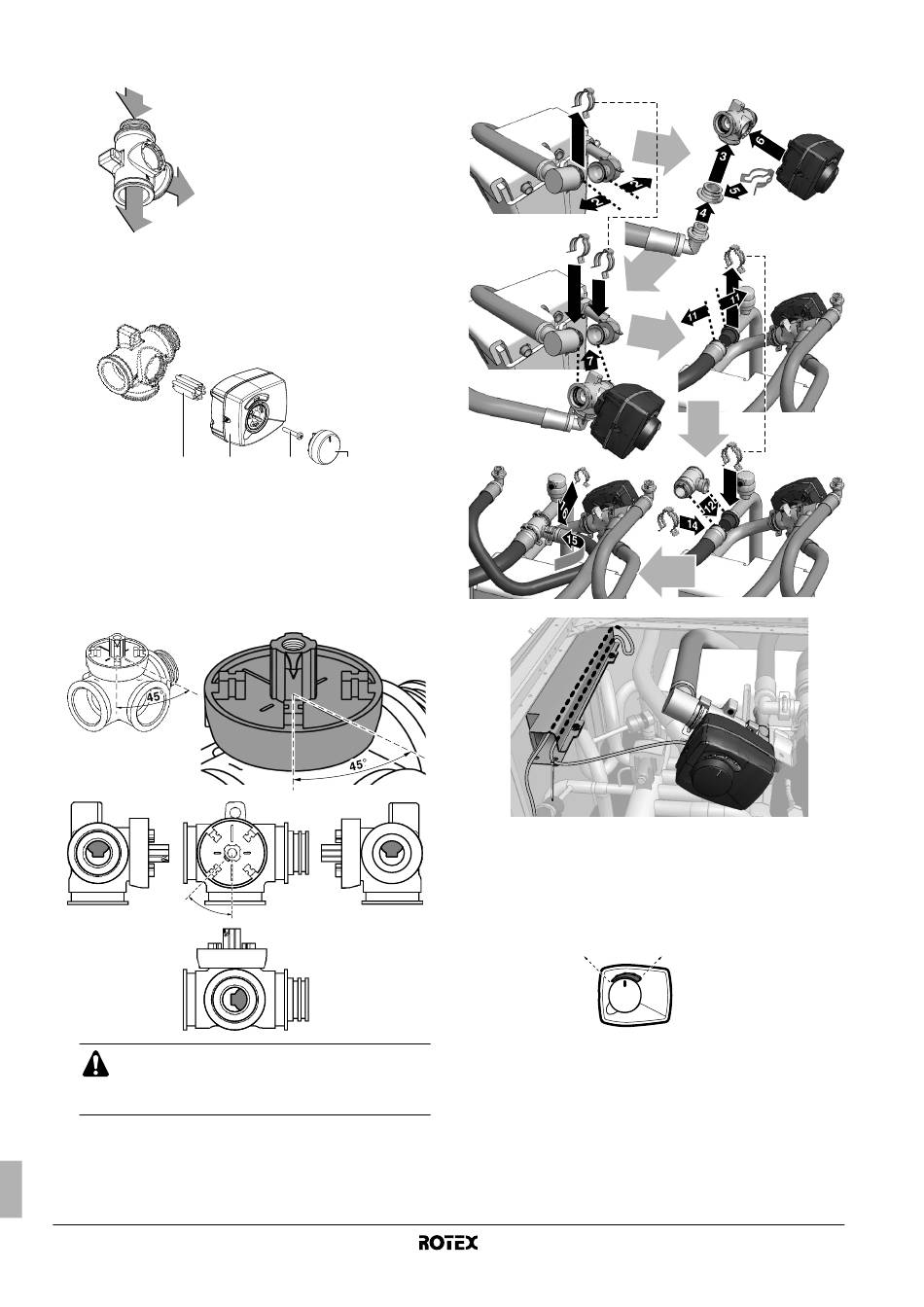

2 Poloha při instalaci
3-cestný ventil musí být nainstalován ve vnitřní jednotce.
1
2
3
3 Těleso 3-cestného ventilu a motor 3-cestného ventilu
vybalte.
Zkontrolujte, zda je
příslušenství.
2
1
1 Pouzdro
2 Kryt motoru ventilu
3 Šroub
4 Knoflík
4 Na ventil nasaďte objímku a otáčejte ventilem, dokud se
ventil nebude nacházet v poloze znázorněné na níže
uvedeném obrázku.
45°
Jestliže ventil nebude před montáží motoru zapojen
v této poloze, bude za provozu umožňovat průtok do
nádrže s horkou užitkovou vodou i do topení
místnosti.
Instalační manuál
4
1 Z vnitřní jednotky
2 Nádrže na horkou užitkovou
vodu
3 Vyhřívání místnosti
s motorem dodáno následující
3 4
5 Namontujte těleso 3-cestného ventilu do potrubí.
Před připojením si prostudujte níže uvedený obrázek.
1
B
9
8
6 Motor nasuňte na objímku.
Zajistěte, aby se objímka během této akce neotočila, aby
poloha ventilu zůstala stejná jako během instalace 4.
7 Nasaďte knoflík na kryt
znázorněným na níže uvedeném obrázku.
Vyhřívání prostoru Nádrž na horkou užitkovou vodu
Zajistěte, aby byl knoflík zasunutý až na doraz, aby mohl být
automaticky ovládán jednotkou. Po mírném povytažení
knoflíku lze provádět manuální ovládání.
Nádrž na horkou užitkovou vodu pro systém tepelných čerpadel
A
1 0
1 3
C
motoru ventilu způsobem
RKHTS200+260AB
vzduch – voda
