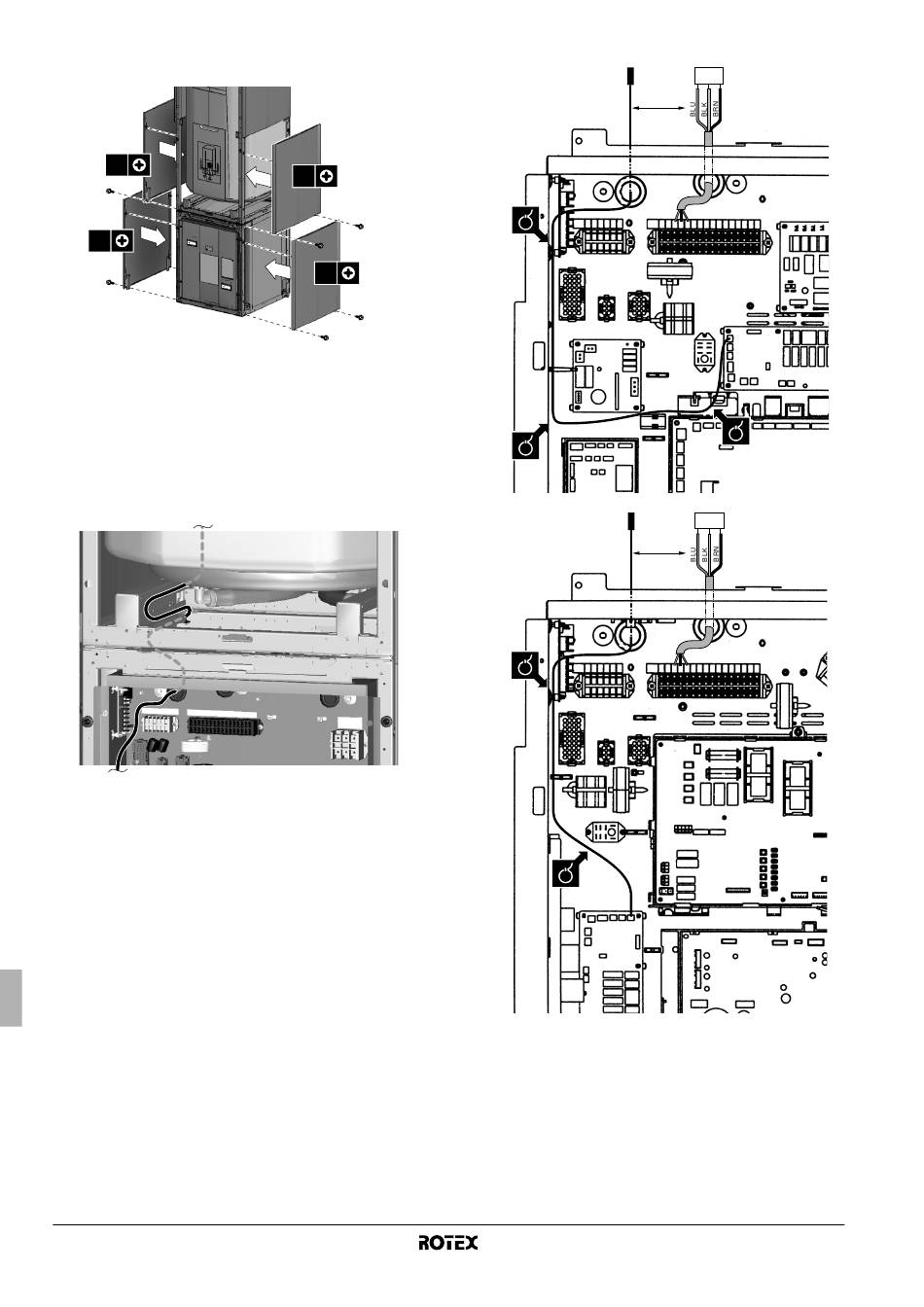

7 Fixe os painéis decorativos laterais inferiores do tanque de água
quente doméstica à unidade interior.
1
2
3
2x
1
2
3
2x
1 Painel de decoração
2 Orifício de fixação rápida
3 Apertar com 2 parafusos
8 Ligue a válvula de segurança (fornecimento local, pressão
máxima de abertura 10 bar) e o dreno.
9 Ligue o cabo do termístor à caixa de distribuição da unidade
interior. Certifique-se de que a alimentação está desligada.
Consulte o esquema eléctrico fornecido com a unidade interior.
A distância entre o cabo do termístor e a fonte de alimentação
deve ser smpre superior a 25 mm, para evitar interferências
electromagnéticas no cabo do termístor.
1 Ligue o conector do cabo do termístor ao encaixe X11A da
placa de circuito.
2 Utilizando braçadeiras, fixe os cabos aos apoios, para evitar
forças de tracção.
3 Quando encaminhar para fora os cabos, certifique-se de que
estes não obstruem o encaixe da tampa da unidade interior.
Manual de instalação
6
1
2
3
2x
1
2
3
2x
Nota: só são apresentadas as ligações locais relevantes.
1~
>25 mm
X2M
3 4 5
3~
>25 mm
X2M
3 4 5
X11A
A3P
Tanque de água quente doméstica para o sistema de bomba de calor
3-way
valve
N Y L
X11A
A3P
3-way
valve
N Y L
RKHTS200+260AB
