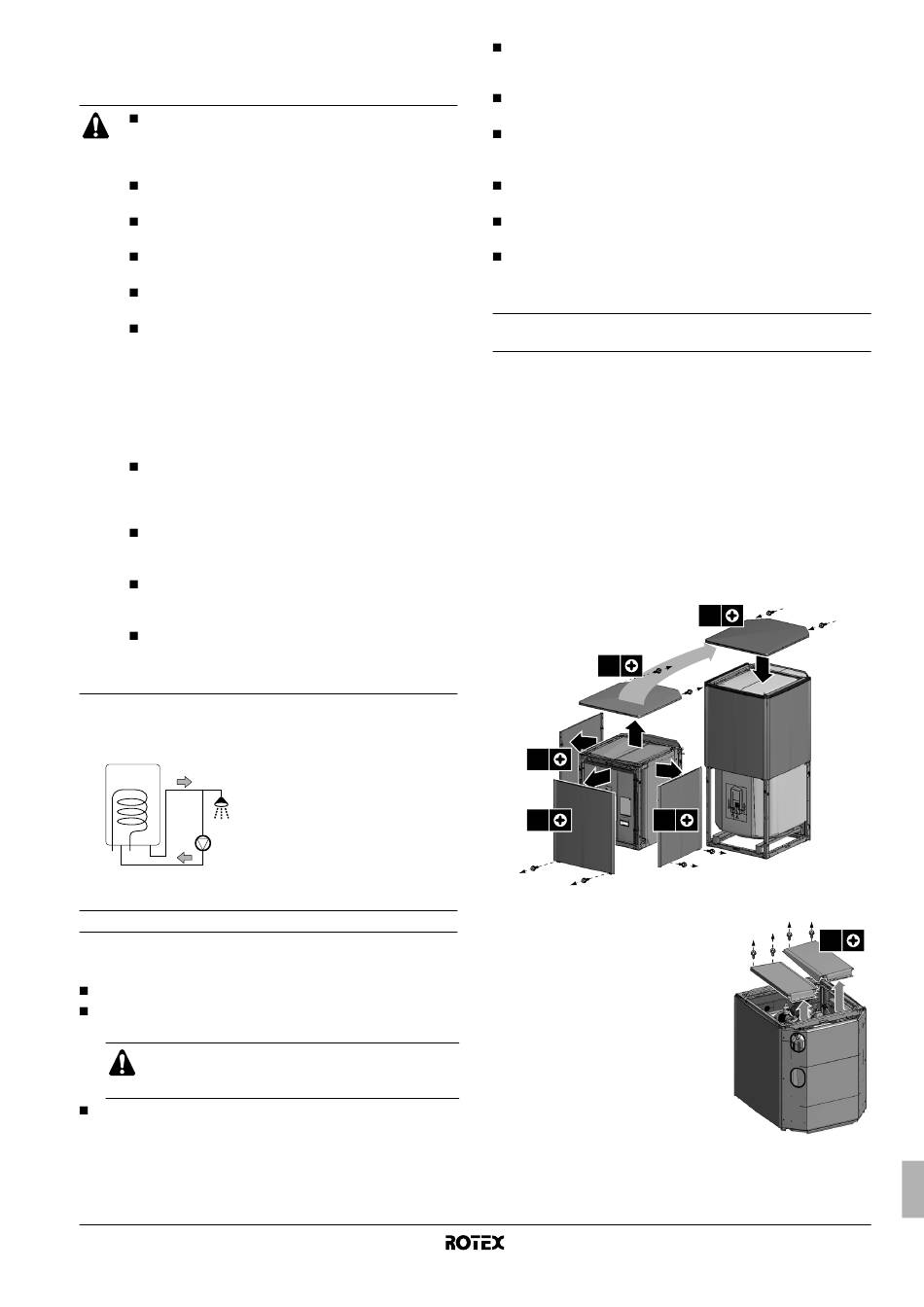

Instalace nádrže na horkou užitkovou
vodu RKHTS
Instalace musí být provedena technikem s opráv-
něním pro instalaci chladiva a vybrané materiály a
instalace musejí vyhovovat platným místním a
národním předpisům.
Toto zařízení není určeno pro použití v prostředí
s nebezpečím výbuchu.
Kvalita horké užitkové vody musí odpovídat směrnici
EU 98/83 EC.
K přívodu studené vody nádrže na horkou užitkovou
vodu musí být instalováno vypouštěcí zařízení.
Z bezpečnostních důvodů je zakázáno přidávat do
vodního okruhu jakýkoli druh glykolu.
Z důvodů zamezení stagnace vody je důležité, aby
úložná kapacita nádrže na horkou užitkovou vodu
odpovídala denní spotřebě horké užitkové vody.
V situacích nulové spotřeby horké vody během
dlouhých časových období je zařízení nutné před
použitím propláchnout pitnou vodou.
Desinfekční funkce zařízení je popsána v uživatel-
ském manuálu vnitřní jednotky.
Z důvodů vyloučení slepých konců je nutné dbát na
to, aby mezi nádrží na horkou užitkovou vodu a
koncovým místem odběru horké vody (sprcha, vana,
apod.) nebyly vedeny dlouhé úseky potrubí.
Instalace musí
národním přepisům a může vyžadovat provedení
dalších hygienických opatření.
V souladu s místními a národními předpisy bude
pravděpodobně nutné nainstalovat termostatické
směšovací ventily.
Bezprostředně po instalaci musí být nádrž na horkou
užitkovou vodu vypláchnuta čerstvou vodou. Tento
postup je třeba zopakovat nejméně jednou denně po
5 po sobě jdoucích dnů po instalaci.
Pokud to vyžadují příslušné místní a národní předpisy, zapojte
oběhové čerpadlo mezi místo odběru horké vody a recirkulační
přípojku v nádrži na horkou užitkovou vodu.
3
1 2
4

Pokyny k instalaci

Při instalaci nádrže na horkou užitkovou vodu je třeba respektovat
následující body:
V místě instalace nemrzne.
Standardní místo instalace nádrže na horkou užitkovou vodu se
nachází na horní straně vnitřní jednotky.
Je-li dostupné místo pro servis na levé a pravé straně
omezené, nejprve pečlivě posuďte všechny kroky
instalace vnitřního modulu.
Nádrž na horkou užitkovou vodu lze namontovat také na
podlahu. V takovém případě je nutné použít speciální
připojovací sadu EKFMAHTB na instalaci nádrže na horkou
užitkovou vodu vedle vnitřní jednotky. Tuto připojovací sadu je
nutné objednat samostatně.
RKHTS200+260AB
Nádrž na horkou užitkovou vodu pro systém tepelných čerpadel
vzduch – voda
4PW61220-1
vyhovovat platným místním
1 Recirkulační přípojka
2 Připojení horké vody
3 Sprcha
4 Oběhové čerpadlo
Nádrž na horkou užitkovou vodu musí být instalována ve
vhodné poloze tak, aby byla její údržba snadná. Více informací
viz sliku 3 a instalační návod vnitřní jednotky RKHBRD.
Vstup studené vody osaďte přípojkou pro tlakový pojistný ventil
a výpust.
Aby nedocházelo ke zpětnému toku, je v souladu s místními a
národními předpisy doporučeno na vstup studené vody u nádrže
na horkou užitkovou vodu instalovat jednosměrný ventil.
Dávejte pozor, aby v případě úniku nemohla voda způsobit
žádné škody v místě instalace a okolí.
V souladu s místními a národními předpisy je doporučeno na
vstup studené vody nainstalovat tlakový redukční ventil.
V souladu s místními a národními předpisy je nutné na přípojku
studené vody nainstalovat expanzní nádobu.
Instalace nádrže na horkou užitkovou vodu a její uvedení
do provozu
Instalace nádrže na horkou užitkovou vodu na horní
straně vnitřní jednotky
1 Vybalte nádrž na horkou užitkovou vodu v souladu s pokyny
uvedenými v pokynech k vybalení.
2 Zkontrolujte, zda je přiloženo veškeré příslušenství nádrže na
horkou užitkovou vodu (viz "Příslušenství" na stranici 1).
3 Z vnitřní jednotky odstraňte přední dekorační panel a horní
desku.
a Chcete-li vyjmout přední dekorační panel, odstraňte 2 spodní
šrouby, poté panel vyhákněte.
Namontujte horní desku vnitřní jednotky na modul nádrže na
horkou užitkovou vodu.
2x
1
2x
1
2x
4 Připojte 3-cestný ventil
1 Před instalací 3-cestného ventilu
odstraňte obě části vypouštěcí
desky z horní
jednotky.
2x
3
3
1
2x
strany vnitřní
Instalační manuál
4x
3
