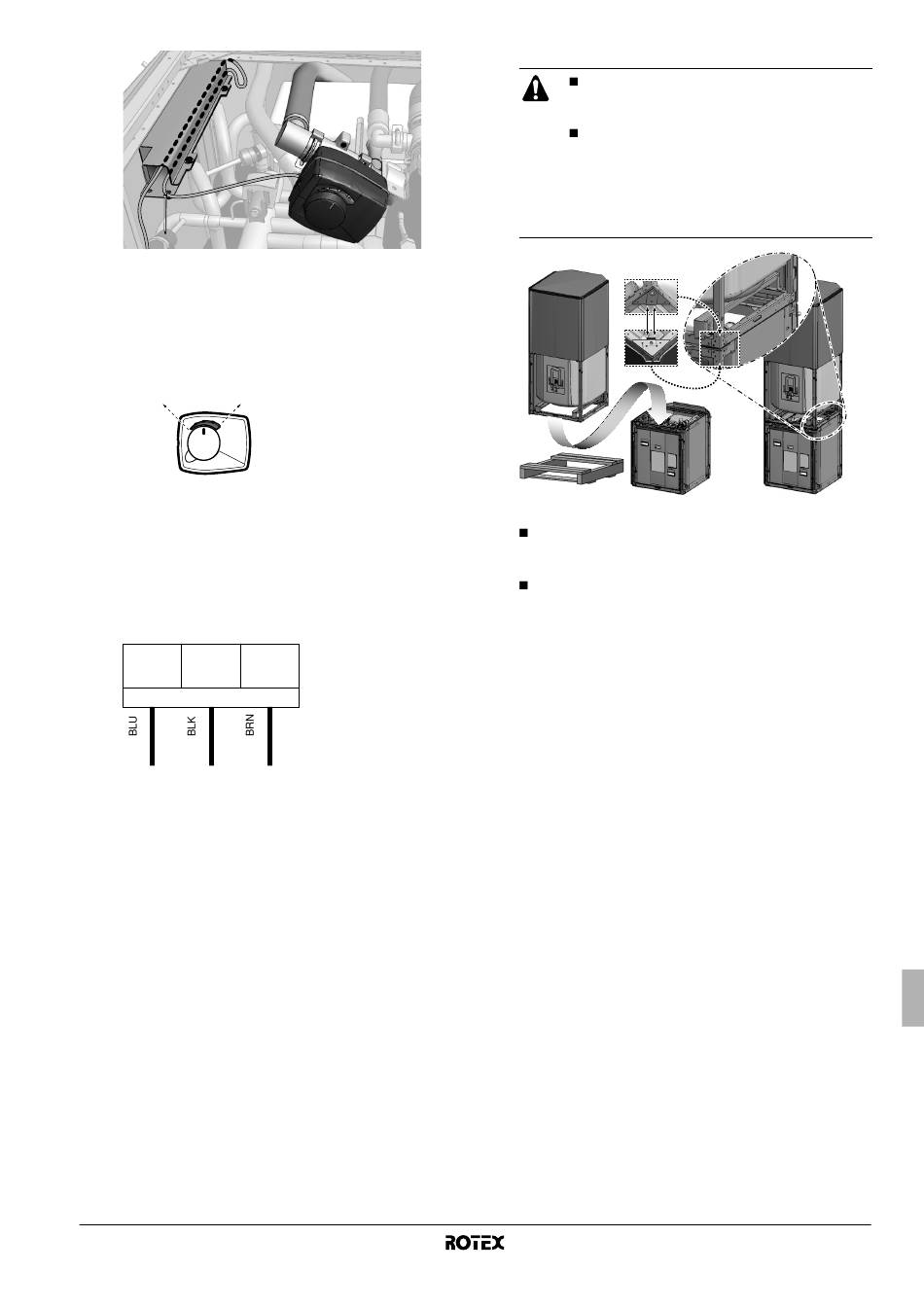

6 Empurre o motor contra a manga.
Certifique-se de que a manga não roda durante esta acção,
para manter a válvula na posição regulada no passo 4.
7 Coloque o manípulo na tampa do motor da válvula, como se
mostra de seguida.
Aquecimento Tanque de água quente
ambiente doméstica
Certifique-se de que o manípulo é empurrado completa-
mente para dentro, para que possa ser controlado
automaticamente pela unidade. Se o manípulo for levantado
ligeiramente, é possível a utilização manual.
8 Efectue as ligações eléctricas na caixa de distribuição da
unidade interior, segundo a figura que se segue (certifique-
se de que a alimentação está desligada):
X2M
3 4
Válvula de 3 vias
N Y L
Certifique-se de que segue o encaminhamento correcto para
as ligações eléctricas, no interior da unidade (o encaminha-
mento pode ser consultado no manual de instalação da
unidade interior).
Consulte o esquema eléctrico fornecido com a unidade
interior.
RKHTS200+260AB
Tanque de água quente doméstica para o sistema de bomba de calor
ar-água
4PW61220-1
5
5 Monte o módulo do tanque em cima da unidade interior.
Devido ao peso do tanque de água quente
doméstica, é aconselhável que sejam duas
pessoas a transportá-lo e a levantá-lo.
Consulte a figura que se segue e certifique-se de
que as guias de posicionamento, nos quatro
cantos da base do tanque de água quente
doméstica, ficam perfeitamente alinhadas com
as quatro guias de posicionamento existentes no
cimo da unidade interior, durante a montagem do
módulo do tanque.
6 Ligue as mangueiras flexíveis, como se indica na figura 4.
As 2 mangueiras flexíveis, com ligações rápidas de
acoplamento em ambas as extremidades, têm de ser ligadas
à ligação existente de serpentina (consulte a figura 4).
As 2 mangueiras flexíveis com ligações rápidas de
acoplamento numa das extremidades e uma ligação de
acoplamento roscada na outra, têm de ser ligadas à saída
de água quente e à entrada de água fria (têm de saír da
placa traseira, consulte a figura 4). Conforme o local de
instalação (instalação à esquerda ou à direita), abra os
orifícios do lado esquerdo ou do lado direito, na placa
traseira. Aplica o ilhó às arestas do orifícios que foram
abertos, para proteger as tubagens flexíveis.
Caso se pretenda utilizar a conexão de recirculação, ligue
um tubo com ligação roscada a este orifício e faça-o também
passar por um dos orifícios da placa traseira (consulte a
figura 4).
1 Ligação para saída de água quente (G 3/4" fêmea)
2 Ligação para entrada de água fria (G 3/4" fêmea)
3 Ligação para saída de água quente no fundo do tanque
(acoplamento rápido)
4 Ligação para entrada de água fria no fundo do tanque
(acoplamento rápido)
5 Conexão de recirculação (G 1/2" macho)
6 Conexão de entrada para o fluxo da unidade interior
principal RKHBRD (acoplamento rápido)
7 Conexão de saída para o retorno da unidade interior
principal RKHBRD (acoplamento rápido)
8 Válvula de 3 vias
9 Conexão de entrada para o fluxo da unidade interior
principal RKHBRD, no fundo do tanque (acoplamento
rápido)
10 Conexão de saída para o retorno da unidade interior
principal RKHBRD, no fundo do tanque (acoplamento
rápido)
