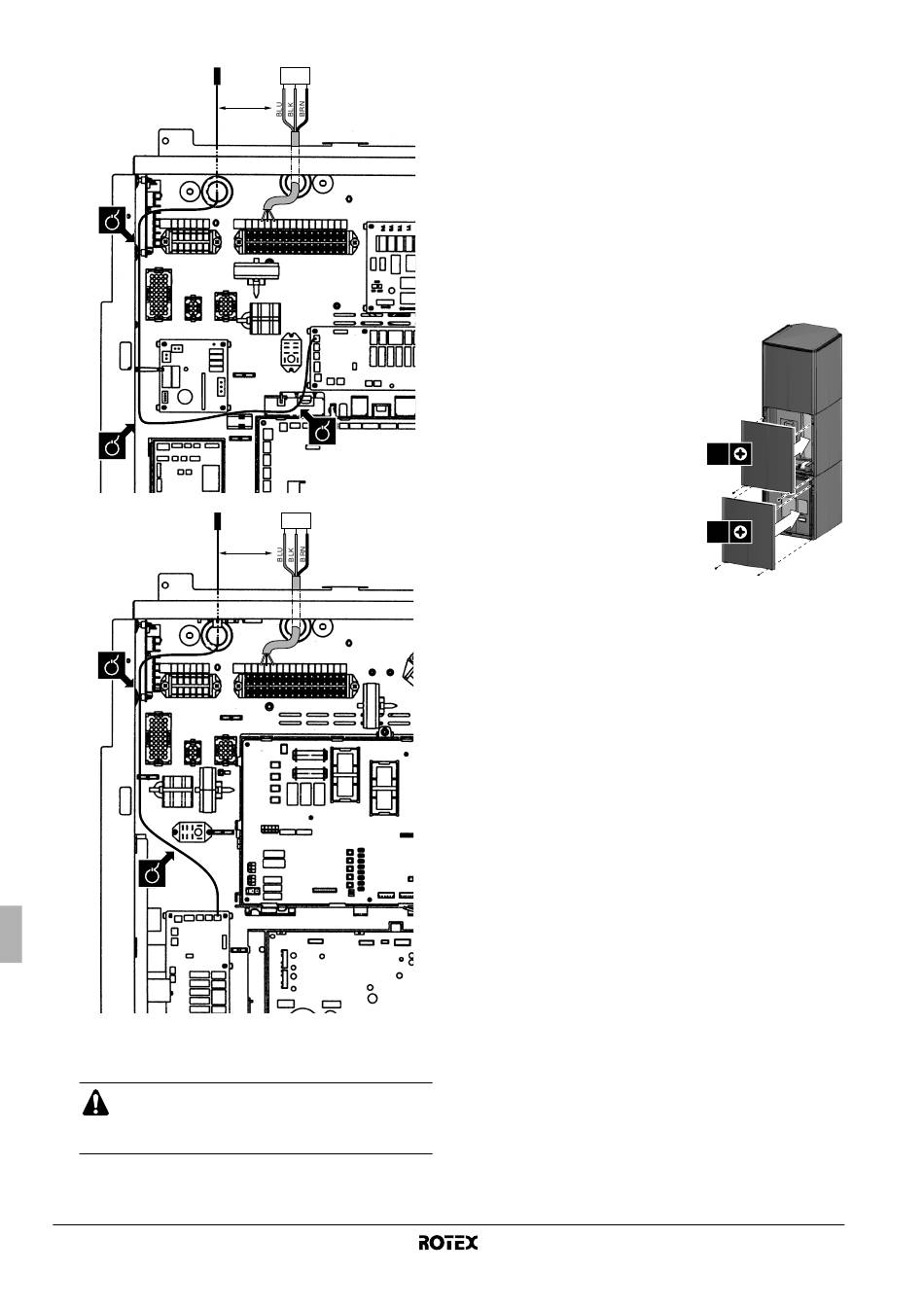

Nota: sólo se muestra el cableado de obra relevante.
1~
>25 mm
3~
>25 mm
X11A
A3P
10 Vuelva a acoplar la placa de drenaje de la unidad interior.
11 Puesta en marcha
El serpentín del depósito de agua caliente sanitaria
debe llenarse con agua en la entrada de agua de la
unidad interior. Esto es para evitar que la suciedad
entre en el sistema.
Manual de instalación
6
3-way
valve
N Y L
X2M
3 4 5
X11A
A3P
3-way
valve
N Y L
X2M
3 4 5
Siga los pasos que se indican a continuación para llenar el
depósito de agua caliente sanitaria:
1 Abra cada grifo de agua caliente de forma alternante para
purgar el aire de las tuberías del sistemas.
2 Abra la válvula de suministro de agua fría. Asegúrese de que
los paneles decorativos del depósito de agua caliente
sanitaria y de la unidad interior están alineados.
3 Cierre todos los grifos de agua después de purgar todo el
aire.
4 Compruebe si existen fugas.
5 Accione manualmente la válvula de alivio de presión para
asegurarse de que fluye agua corriente a través de la tubería
de descarga (botón
"Componentes principales" en la página 2 para conocer la
ubicación de la válvula de alivio de presión.
12 Vuelva a conectar el
decorativo delantero del depósito
de agua caliente sanitaria.
13 Vuelva a conectar el
decorativo delantero de la unidad
interior.
Instalación del tanque de ACS a un lado de la unidad
interior
Consulte el manual entregado con el kit EKFMAHTB.
Tanque de ACS para instalaciones con bomba de calor aire-agua
giratorio izquierdo). Consulte
panel
panel
2x
2x
RKHTS200+260AB
4PW61220-1
