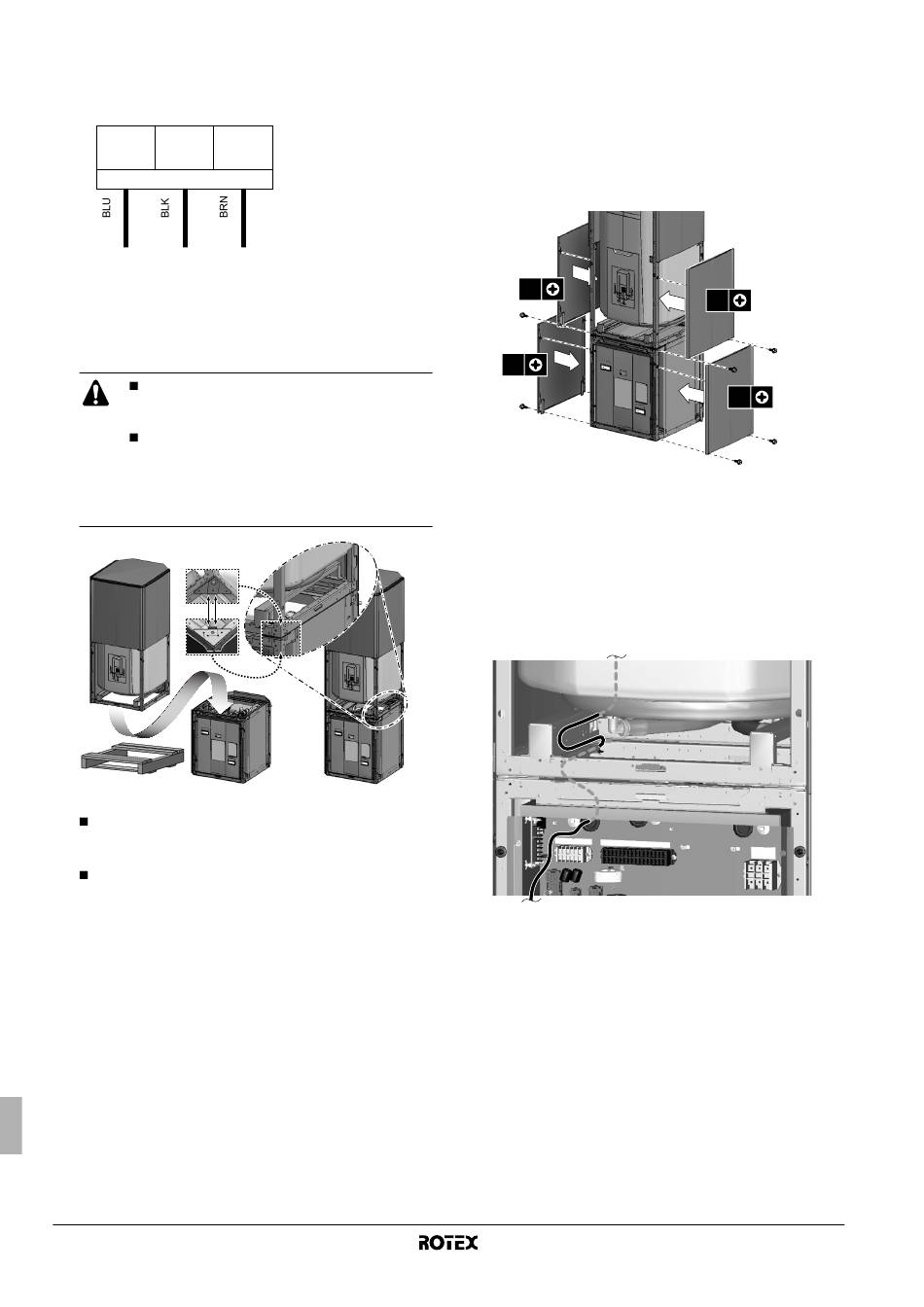

8 Executaţi cablarea în cutia de distribuţie a unităţii interioare
în conformitate cu următoarea figură: (asiguraţi-vă că
reţeaua electrică este decuplată)
X2M
3 4
ventil cu 3 căi
N Y L
Aveţi grijă să urmaţi ruta de cablaj corespunzătoare în
interiorul unităţii (această rută de cablaj poate fi găsită în
manualul de instalare al unităţii interioare).
Consultaţi de asemenea schema de conexiuni livrată
împreună cu unitatea interioară.
5 Montaţi modulul de rezervor pe unitatea interioară.
Având în vedere greutatea rezervorului de apă
menajeră caldă, se recomandă ca acesta să fie
manipulat şi ridicat de două persoane.
Consultaţi figura de mai jos şi asiguraţi-vă că
ghidajele de poziţionare de la toate cele patru
colţurile fundului rezervorului de apă menajeră
caldă se potrivesc perfect cu cele patru ghidaje
de poziţionare ale părţii de sus a unităţii
interioare când montaţi modulul de rezervor.
6 Racordaţi furtunurile flexibile aşa cum se indică la figura 4.
Cele 2 furtunuri flexibile cu cuplaje rapide la ambele capete
trebuie conectate la racordul prevăzut al serpentinei (vezi
figura 4).
Cele 2 furtunuri flexibile cu cuplaj rapid într-o parte şi cuplaj
filetat în celălalt capăt trebuie racordate la evacuarea apei
calde şi admisia apei reci (trebuie conduse afară din placa
posterioară (vezi figura 4). În funcţie de poziţia de instalare
(pe partea stângă sau dreaptă), îndepărtaţi capacul orificiului
prestabilit corespunzător din dreapta sau stânga din placa
posterioară. Aplicaţi
prestabilite pentru a proteja tubulatura flexibilă.
Dacă racordul de recirculare este utilizat, conectaţi un tub cu
racord filetat la acest orificiu şi ghidaţi-l şi printr-un orificiu din
placa posterioară (vezi figura 4).
1 Racordul ieşirii apei calde (G 3/4" femeiesc)
2 Racordul intrării apei reci (G 3/4" femeiesc)
3 Racordul ieşirii apei calde la fundul rezervorului (cuplaj
rapid)
4 Racordul intrării apei reci la fundul rezervorului (cuplaj rapid)
5 Racordul recirculării (G 1/2" bărbătesc)
6 Racordul intrării fluxului din unitatea interioară principală
RKHBRD (cuplaj rapid)
Manual de instalare
5
5
garnitura pe muchiile orificiilor
7 Racordul ieşirii fluxului la unitatea interioară principală
RKHBRD (cuplaj rapid)
8 Ventil cu 3 căi
9 Racordul intrării fluxului din unitatea interioară principală
RKHBRD la fundul rezervorului (cuplaj rapid)
10 Racordul returului la unitatea interioară principală RKHBRD
la fundul rezervorului (cuplaj rapid)
7 Fixaţi panourile decorative de fund laterale ale rezervorului de
apă menajeră caldă pe unitatea interioară.
1
2
3
2x
1
2
3
2x
1 Panou decorativ
2 Orificiu de fixare rapidă
3 Fixaţi cu 2 şuruburi
8 Racordaţi supapa de siguranţă (procurare la faţa locului,
presiune maximă de deschidere 10 bar) şi evacuarea.
9 Conectaţi cablul termistorului la cutia de distribuţie a unităţii
interioare. Asiguraţi-vă că reţeaua electrică este decuplată.
Consultaţi schema de conexiuni livrată împreună cu unitatea
interioară.
Distanţa dintre cablul termistorului şi cablul de alimentare de la
reţea trebuie să fie întotdeauna de cel puţin 25 mm pentru a
preveni interferenţa electromagnetică cu cablul termistorului.
1 Introduceţi conectorul cablului termistorului în priza X11A de
pe placa cu circuite imprimate.
2 Fixaţi cablurile pe soclurile de fixare pentru a elimina
tensionarea.
Rezervor de apă menajeră caldă pentru sistem de pompă termică
1
2
3
2x
1
2
3
2x
RKHTS200+260AB
aer la apă
4PW61220-1
