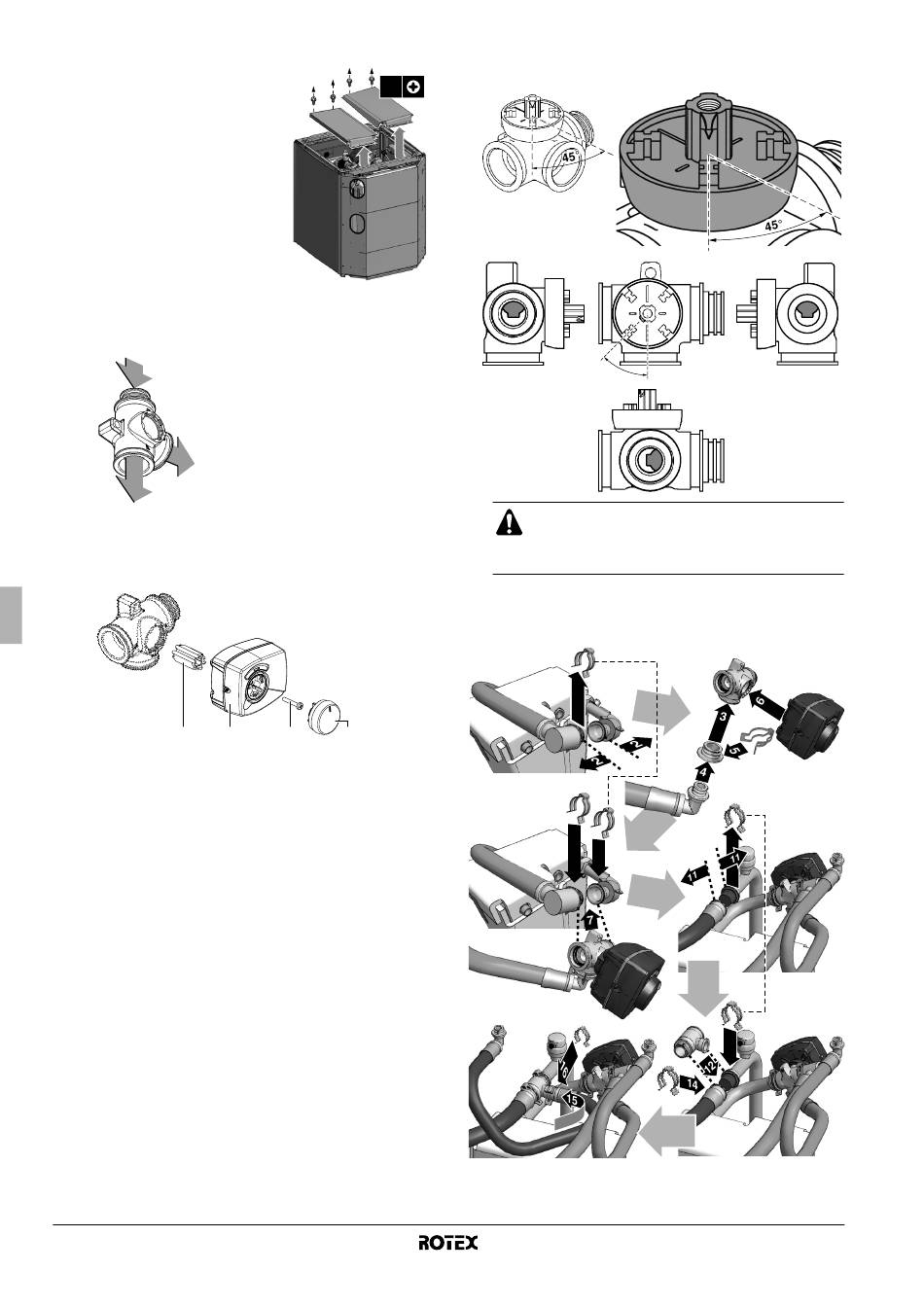

4 3-Wege-Ventil anschließen
1 Oben auf der Inneneinheit erst
beide Teile das Ablaufblechs
abnehmen, bevor Sie
3-Wege-Ventil installieren.
2 Installationsposition.
In der Inneneinheit muss das 3-Wege-Ventil installiert
werden.
1
2
3
3 Nehmen Sie den Korpus des 3-Wege-Ventils und den Motor
des 3-Wege-Ventils aus der Verpackung.
Überprüfen Sie, dass zusammen mit dem Motor die
folgenden Zubehörteile geliefert worden sind.
2
1
1 Hülse
2 Gehäuse des Ventilmotors
3 Schraube
4 Drehknopf
Installationsanleitung
4
4x
das
1 Von Inneneinheit
2 Zum Brauchwassertank
3 Zur Raumheizung
3 4
4 Die Hülse auf das Ventil setzen und das Ventil so drehen,
dass die Hülse so wie in der Zeichnung unten positioniert ist.
45°
Wenn das Ventil vor der Installation des Motors nicht
auf diese Weise positioniert wird, wird das Ventil beim
Betrieb sowohl den Zufluss zum Brauchwassertank
als auch zur Raumheizung zulassen.
5 Den Korpus des 3-Wege-Ventils im Rohrsystem installieren.
Beachten Sie die Abbildung unten, bevor Sie den Anschluss
vornehmen.
1
B
9
8
Brauchwassertank für Luft-Wasser-Wärmepumpe
A
1 0
1 3
C
RKHTS200+260AB
4PW61220-1
