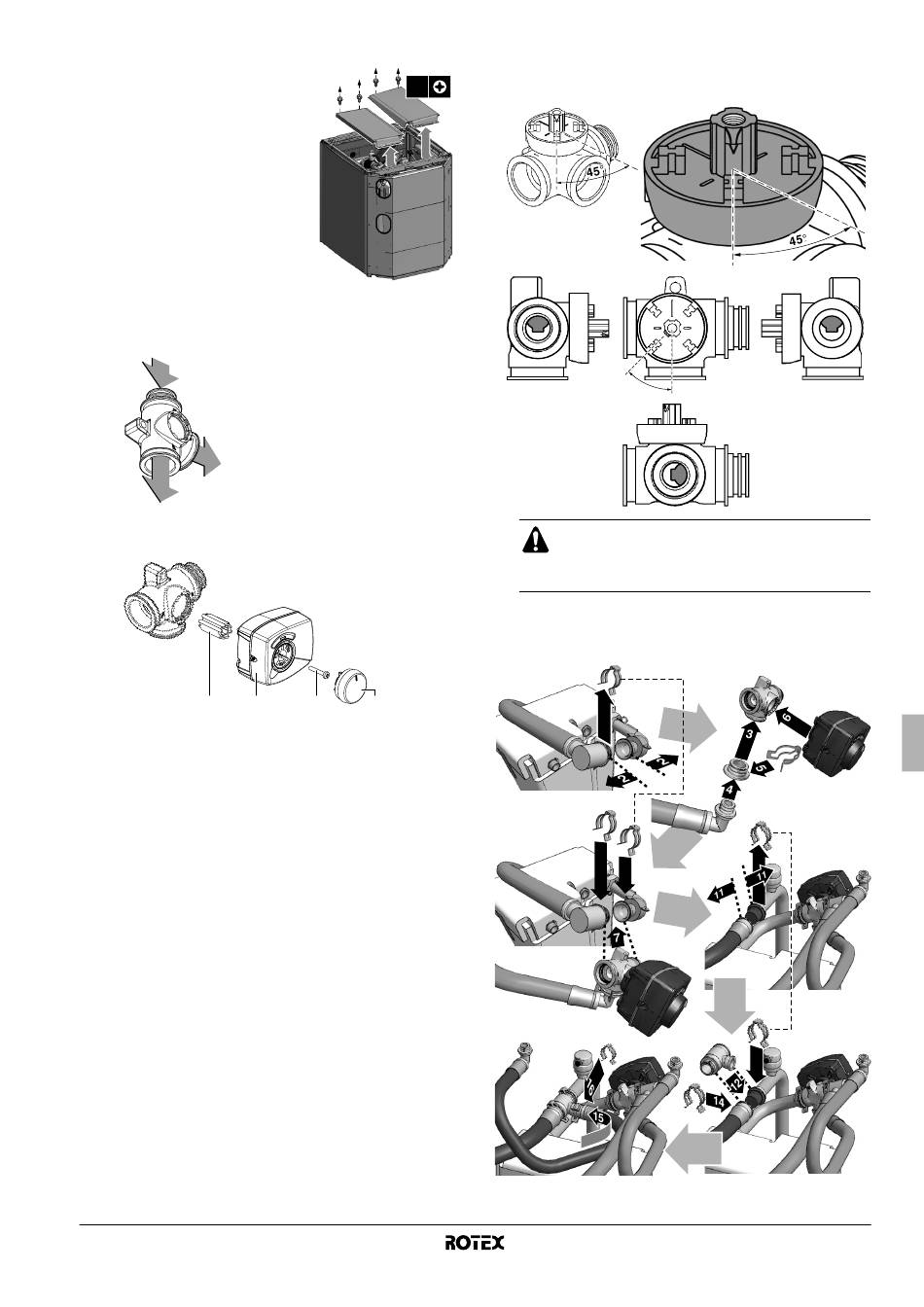

4 Collegare la valvola tridirezionale
1 Rimuovere entrambe le parti
della piastra di drenaggio sopra
l'unità interna prima di installare
la valvola tridirezionale.
2 Posizione di installazione.
La valvola tridirezionale deve essere installata nell'unità
interna.
1
2
3
3 Disimballare il corpo e il motore della valvola tridirezionale.
Verificare che con il motore siano forniti i seguenti accessori.
2
1
1 Manicotto
2 Coperchio del motore della valvola
3 Vite
4 Ruotare la manopola
RKHTS200+260AB
Serbatoio dell'acqua calda per usi domestici per sistema a pompe
di calore aria-acqua
4PW61220-1
4x
1 Dall'unità interna
2 Al serbatoio dell'acqua calda
per usi domestici
3 Al riscaldamento della stanza
3 4
4 Posizionare il manicotto sulla valvola e ruotare la valvola in
modo che il manicotto sia posizionato come indicato nella
figura.
45°
Se la valvola non viene posizionata in questo modo
prima di montare il motore, lascerà strada all'acqua
per usi domestici e al riscaldamento della stanza
durante il funzionamento.
5 Installare il corpo della valvola tridirezionale nei tubi.
Fare riferimento alla figura sottostante prima di effettuare il
collegamento.
1
B
9
8
A
1 0
1 3
C
