ANORAMICA DELL
UNITÀ
Il sistema completo (unità interna e unità esterna) è
progettato per la combinazione con un serbatoio
dell'acqua calda per usi domestici Rotex. Nel caso venga
utilizzato un altro serbatoio in combinazione con l'unità
interna
Rotex,
Rotex
funzionamento corretto né l'affidabilità del sistema. Per tali
motivi, Rotex non può concedere alcuna garanzia per il
sistema in tali circostanze.

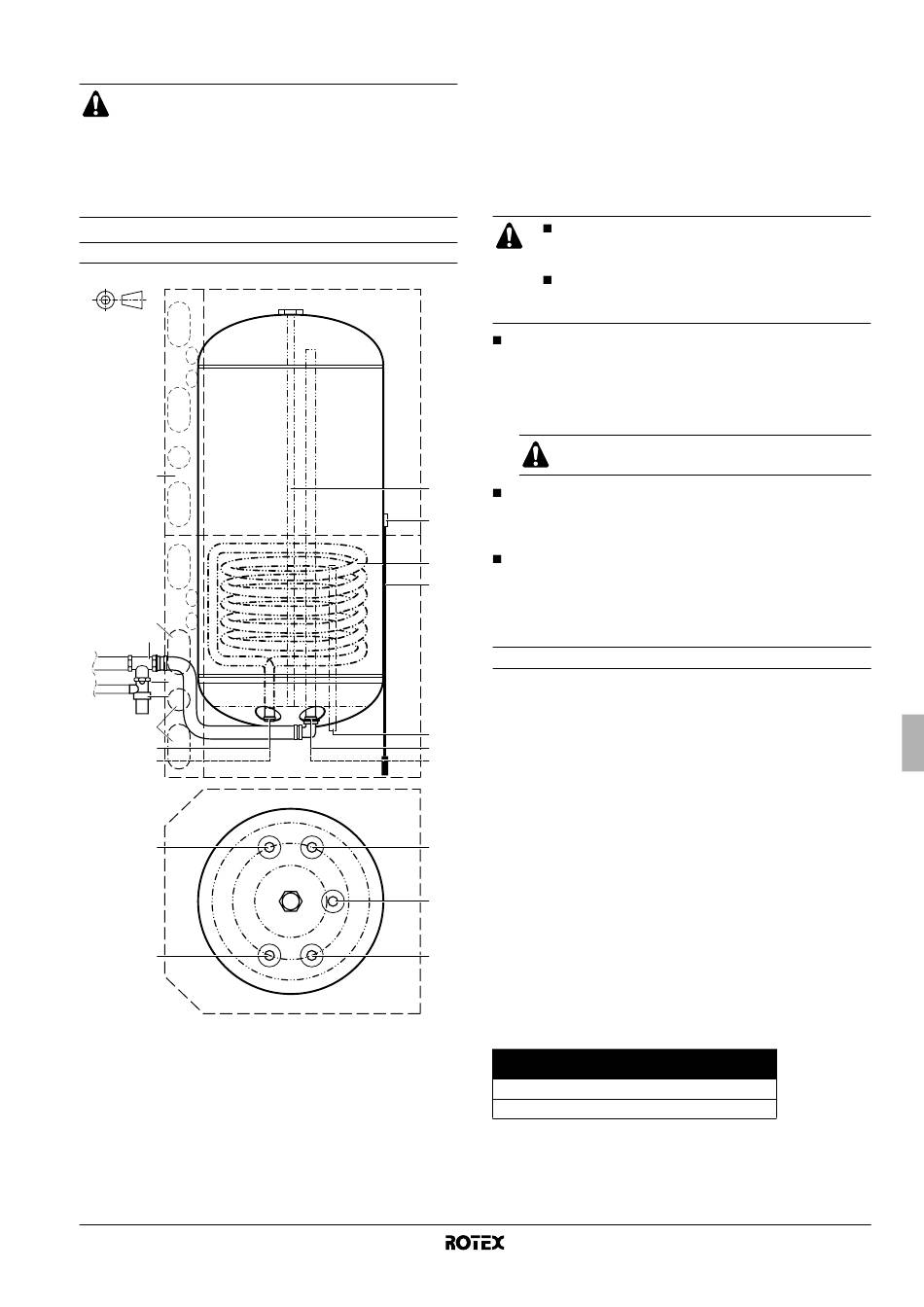

Componenti principali

N
P
B
C
D
P
G
J
G
J
A
Attacco per l'uscita dell'acqua calda (G 3/4" femmina)
B
Elemento a T (non di fornitura)
C
Attacco della valvola di sicurezza
D
Valvola di sicurezza (non di fornitura)
E
Collegamento di ricircolo (G 1/2" maschio)
F
Presa del termistore
G
Collegamento del flusso in entrata dall'unità interna principale
RKHBRD nella parte inferiore del serbatoio
(accoppiamento rapido)
H
Serpentina dello scambiatore di calore
RKHTS200+260AB
Serbatoio dell'acqua calda per usi domestici per sistema a pompe
di calore aria-acqua
4PW61220-1
non
può
garantire
il
M
F
H
L
E
A
K
A
E
K
J
Collegamento di ritorno in uscita all'unità interna principale
RKHBRD nella parte inferiore del serbatoio
(accoppiamento rapido)
K
Attacco per l'entrata dell'acqua fredda (G 3/4" femmina)
L
Termistore
M
Anodo
N
Allogiamento
P
Fori ciechi per tubazioni idrauliche

Dispositivi di sicurezza

Non è consentito utilizzare per altri scopi gli attacchi
delle valvole di sicurezza del serbatoio dell'acqua
calda per usi domestici.
Questo serbatoio dell'acqua calda per usi domestici
può essere utilizzato solamente con un'unità interna
RKHBRD.
Protezione termica: l'unità interna RKHBRD è dotata di una
protezione termica. Essa interviene quando la temperatura
diventa troppo alta. Quando attivata, la protezione deve essere
reimpostata sull'unità interna premendo il pulsante rosso (per
l'accesso, rimuovere i pannelli decorativi come indicato nel
manuale dell'unità interna).
Togliere l'alimentazione prima di aprire i pannelli
decorativi dell'unità interna.
Valvole di sicurezza — Una valvola di sicurezza (non di
fornitura) conforme alle normative pertinenti a livello locale e
nazionale, nonché dotata di una pressione di apertura massima
di 10 bar, deve essere collegata all'apposito attacco.
Se un tubo di scarico viene collegato al dispositivo di sfogo della
pressione, è necessario installarlo in direzione continua verso il
basso e in un ambiente non soggetto alla formazione di
ghiaccio. È necessario lasciarlo aperto all'aria.

Schema d'insieme

Schema d'insieme, vedere la figura 2.
1
Attacco per l'uscita dell'acqua calda (G 3/4" femmina)
2
Attacco per l'entrata dell'acqua fredda (G 3/4" femmina)
3
Attacco per l'uscita dell'acqua calda nella parte inferiore del
serbatoio (accoppiamento rapido)
4
Attacco per l'entrata dell'acqua fredda nella parte inferiore del
serbatoio (accoppiamento rapido)
5
Collegamento di ricircolo (G 1/2" maschio)
6
Collegamento del flusso in entrata dall'unità interna principale
RKHBRD (accoppiamento rapido)
7
Collegamento di ritorno in uscita all'unità interna principale
RKHBRD (accoppiamento rapido)
8
Valvola tridirezionale
9
Collegamento del flusso in entrata dall'unità interna principale
RKHBRD nella parte inferiore del serbatoio
(accoppiamento rapido)
10
Collegamento di ritorno in uscita all'unità interna principale
RKHBRD nella parte inferiore del serbatoio
(accoppiamento rapido)
11
Fori ciechi per tubazioni idrauliche
12
Piedi di livellamento (solo unità RKHBRD)
Modello di serbatoio dell'acqua calda
per usi domestici
RKHTS200AB
RKHTS260AB
H
2010 mm
2285 mm
Manuale d'installazione
