PERÇU DE L UNITÉ
Le système complet (unité intérieure et unité extérieure)
est conçu pour se combiner avec un ballon d'eau chaude
sanitaire Rotex. Au cas où un autre ballon est utilisé en
combinaison avec l'unité intérieure Rotex, Rotex ne peut
pas garantir le bon fonctionnement ni la fiabilité du
système. Pour ces raisons, Rotex ne donne aucune
garantie sur le système dans pareil cas.

Principaux composants

N
P
B
C
D
P
G
J
G
J
A Raccord de sortie d'eau chaude (G 3/4" femelle)
B Pièce en T (non fournie)
C Raccord du clapet de décharge de pression
D Soupape de décharge de pression (non fournie)
E Raccord de recirculation (G 1/2" mâle)
F Douille de thermistance
G Raccord d'entrée de débit de l'unité intérieure principale RKHBRD
au bas du ballon (raccord rapide)
H Serpentin d'échangeur de chaleur
J Raccord de sortie de débit vers l'unité intérieure principale
RKHBRD au bas du ballon (raccord rapide)
K Raccord d'entrée d'eau froide (G 3/4" femelle)
RKHTS200+260AB
Ballon d'eau chaude sanitaire pour
système de pompe à chaleur air/eau
4PW61220-1
L Thermistance
M Anode
N Carcasse
P Trous à défoncer pour la tuyauterie d'eau
Equipements de sécurité
Les raccords du clapet de non-retour du ballon d'eau
chaude sanitaire ne peuvent pas être utilisés à
d'autres fins.
Ce ballon d'eau chaude sanitaire peut uniquement
être utilisé avec une unité intérieure RKHBRD.
Protection thermique — L'unité intérieure RKHBRD est équipée
d'une protection thermique. La protection thermique s'active
quand la température devient trop élevée. Lorsqu'elle est
activée, la protection doit être réinitialisée sur l'unité intérieure
en appuyant sur le bouton rouge (pour l'accès, retirer les
panneaux de décoration conformément aux indications dans le
manuel de l'unité intérieure).
Couper l'alimentation électrique avant d'ouvrir les
panneaux de décoration de l'unité intérieure.
Soupape de décharge de pression — Une soupape de
décharge de pression (non fournie) conformément aux règles
locales et nationales en vigueur et avec une pression
M
d'ouverture maximale de 10 bar doit être raccordée au raccord
de la soupape de décharge de pression.
F
Si un tuyau de décharge est raccordé au dispositif de décharge
de pression, il doit être installé en descente permanente et dans
H un environnement exempt de gel. Il doit être laissé à
l'atmosphère.
L

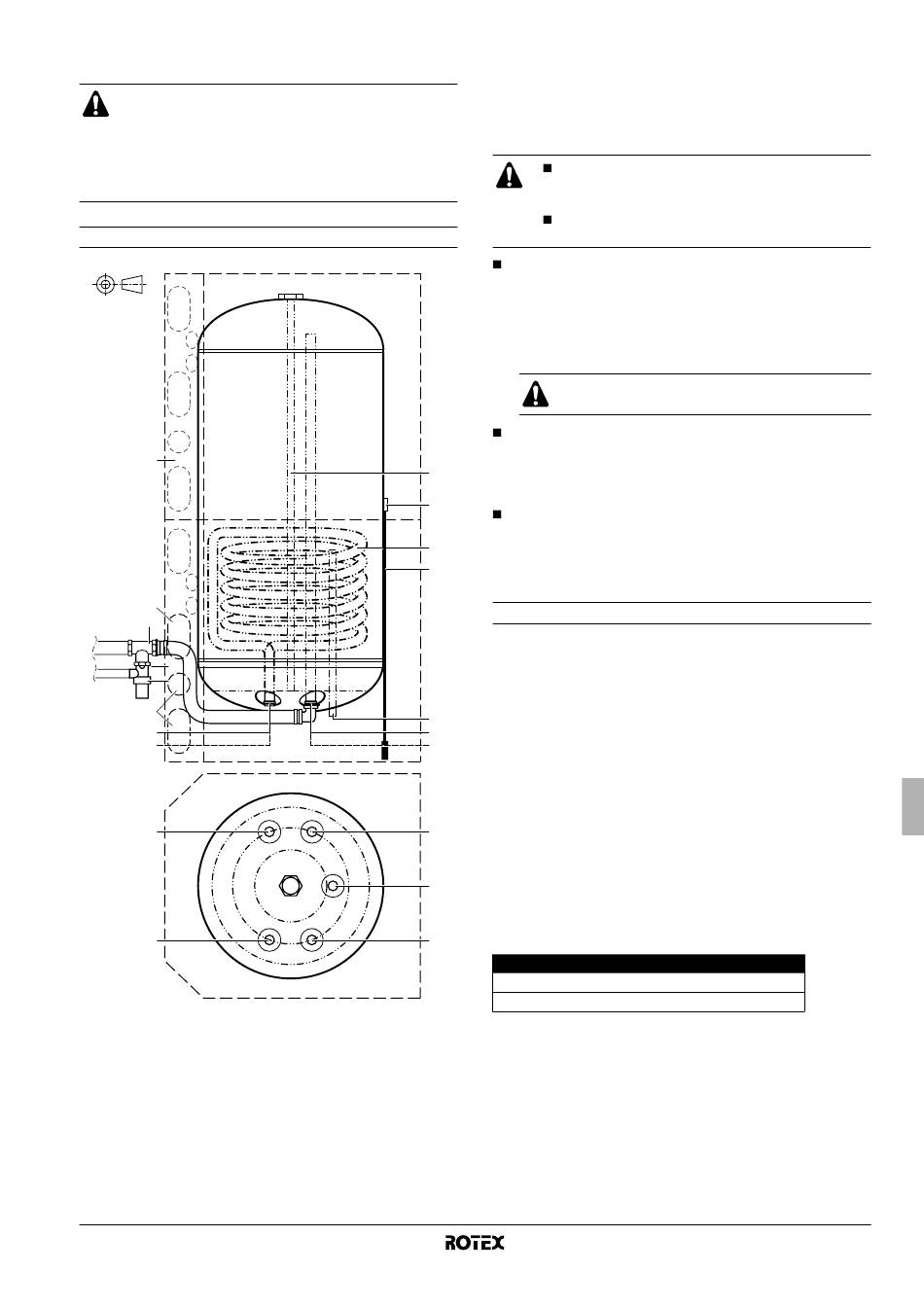

Schéma d'ensemble
Schéma d'ensemble, voir la figure 2.
1 Raccord de sortie d'eau chaude (G 3/4" femelle)
2 Raccord d'entrée d'eau froide (G 3/4" femelle)
3 Raccord de sortie d'eau chaude au bas du ballon (raccord rapide)
E
A
4 Raccord d'entrée d'eau froide au bas du ballon (raccord rapide)
K
5 Raccord de recirculation (G 1/2" mâle)
6 Raccord d'entrée de débit de l'unité intérieure principale RKHBRD
(raccord rapide)
7 Raccord de sortie de débit de l'unité intérieure principale
RKHBRD (raccord rapide)
A
8 Vanne à 3 voies
9 Raccord d'entrée de débit de l'unité intérieure principale RKHBRD
au bas du ballon (raccord rapide)
E 10 Raccord de sortie de débit vers l'unité intérieure principale
RKHBRD au bas du ballon (raccord rapide)
11 Trous à défoncer pour la tuyauterie d'eau
12 Pieds de mise à niveau (unité RKHBRD uniquement)
K
Modèle de ballon d'eau chaude sanitaire
RKHTS200AB
RKHTS260AB
H
2010 mm
2285 mm
