ANORÂMICA DA UNIDADE
O sistema completo (unidades interior e de exterior) foi
concebido para permitir a combinação de um tanque de
água quente doméstica Rotex. Caso se utilize outro
tanque em combinação com a unidade interior Rotex, a
Rotex não pode assegurar o bom funcionamento nem a
fiabilidade do sistema. Consequentemente, a Rotex não
pode conceder qualquer garantia ao sistema nesta
situação.

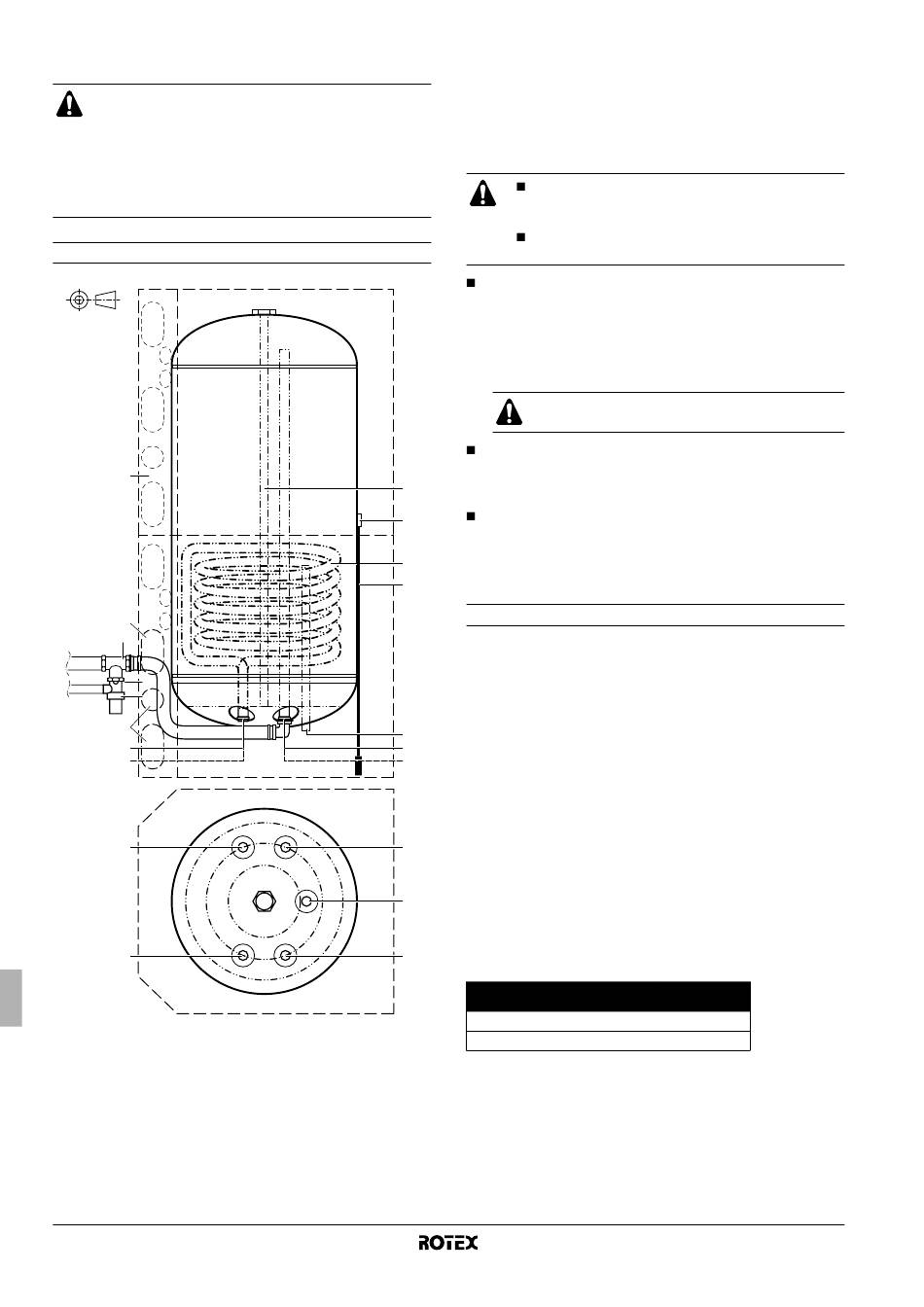

Componentes principais

N
P
B
C
D
P
G
J
G
J
A Ligação para saída de água quente (G 3/4" fêmea)
B Encaixe T (fornecimento local)
C Ligação da válvula de segurança
D Válvula de segurança (fornecimento local)
E Conexão de recirculação (G 1/2" macho)
F Encaixe do termístor
G Conexão de entrada para o fluxo da unidade interior principal
RKHBRD, no fundo do tanque (acoplamento rápido)
H Serpentina do permutador de calor
J Conexão de saída para o retorno da unidade interior principal
RKHBRD, no fundo do tanque (acoplamento rápido)
Manual de instalação
2
K Ligação para entrada de água fria (G 3/4" fêmea)
L Termístor
M Ânodo
N Caixa
P Pré-orifícios para tubagens de água
Dispositivos de segurança
As ligações do tanque de água quente doméstica
para a válvula de segurança não podem ser usadas
para outros fins.
Este tanque de água quente doméstica só pode ser
utilizado com unidades interiores RKHBRD.
Protecção térmica — A unidade interior RKHBRD vem
equipada com uma protecção térmica. A protecção térmica é
activada quando a temperatura se torna demasiado elevada. Se
for activada, a protecção tem de ser reinicializada na unidade
interior, carregando no botão encarnado (para lhe aceder, retire
os painéis decorativos da caixa, como se indica no manual da
unidade interior).
Desligue a alimentação, antes de abrir os painéis
decorativos da unidade interior.
Válvula de segurança – É necessário ligar uma válvula de
segurança (fornecimento local) à ligação respectiva, cumprindo
a legislação nacional e os regulamentos locais aplicáveis. A
M
pressão de abertura desta válvula deve ser inferior a 10 bar.
Se houver um tubo de descarga ligado ao dispositivo de
F
segurança, tem de ser instalado em sentido continuamente
descendente, em ambiente protegido de congelação. Tem de
H
ser deixado aberto à atmosfera.
L

Diagrama geral

Diagrama geral, consulte a figura 2.
1 Ligação para saída de água quente (G 3/4" fêmea)
2 Ligação para entrada de água fria (G 3/4" fêmea)
3 Ligação para saída de água quente no fundo do tanque
(acoplamento rápido)
E
A 4 Ligação para entrada de água fria no fundo do tanque
(acoplamento rápido)
K
5 Conexão de recirculação (G 1/2" macho)
6 Conexão de entrada para o fluxo da unidade interior principal
RKHBRD (acoplamento rápido)
7 Conexão de saída para o retorno da unidade interior principal
RKHBRD (acoplamento rápido)
A
8 Válvula de 3 vias
9 Conexão de entrada para o fluxo da unidade interior principal
RKHBRD, no fundo do tanque (acoplamento rápido)
E
10 Conexão de saída para o retorno da unidade interior principal
RKHBRD, no fundo do tanque (acoplamento rápido)
11 Pré-orifícios para tubagens de água
K
12 Pés niveladores (apenas na unidade RKHBRD)
Modelo do tanque de água quente
doméstica
RKHTS200AB
RKHTS260AB
Tanque de água quente doméstica para o sistema de bomba de calor
