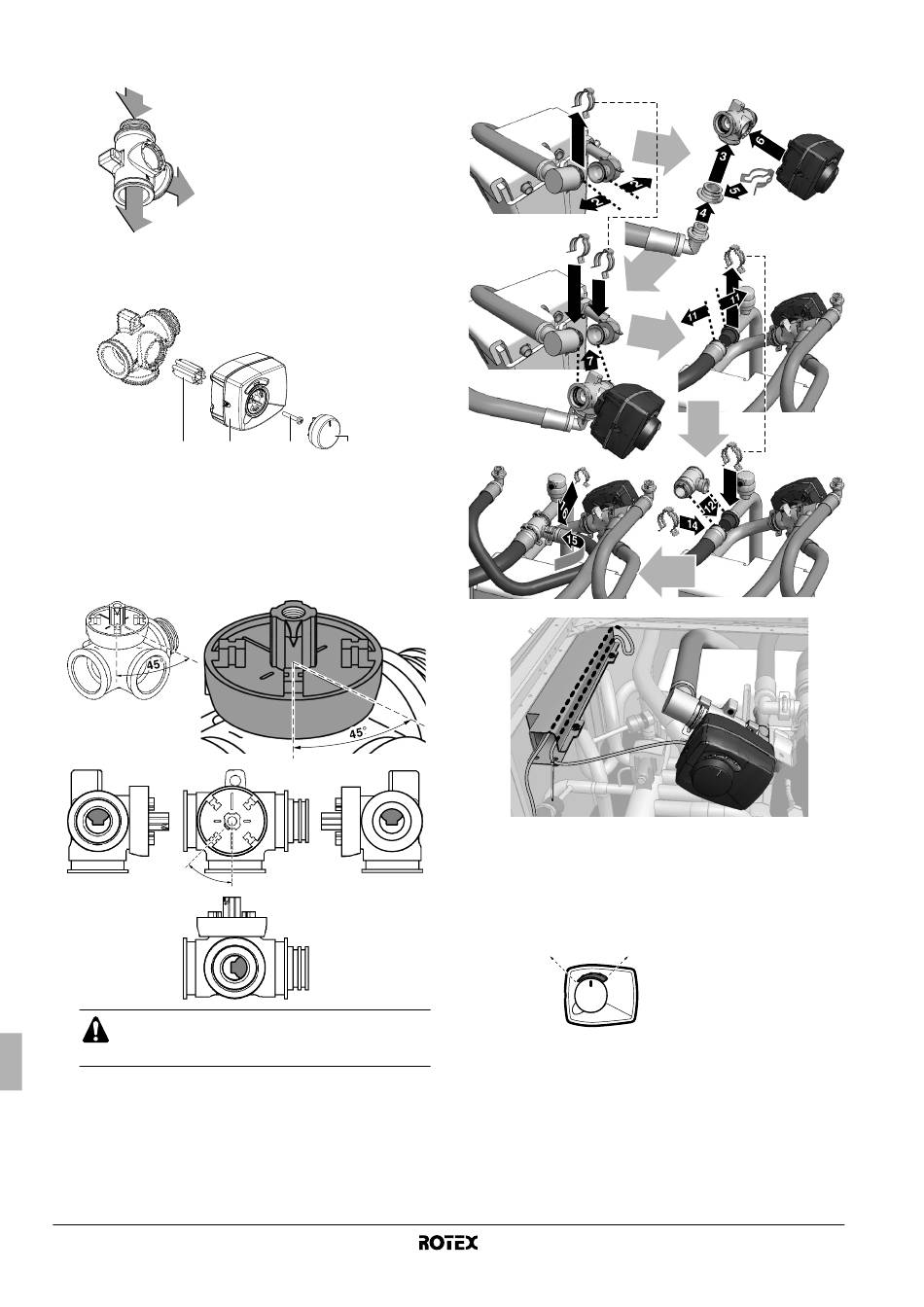

2 Montaj konumu.
3 yollu vana iç ünitenin içine takılmalıdır.
1
2
3
3 3 yollu vana gövdesini ve 3 yollu vana motorunu
ambalajından çıkarın.
Motorla birlikte aşağıdaki aksesuarların verildiğini doğrulayın.
2
1
1 Bağlantı bileziği
2 Vana motor kapağı
3 Vida
4 Çevirme düğmesi
4 Bağlantı bileziğini vana üzerine yerleştirin ve bileziğin
aşağıdaki şekle göre konumlanması için vanayı çevirin.
45°
Motoru takmadan
yerleştirilmemişse, vana çalışma sırasında kullanım
suyu ile oda ısıtmasının her ikisine de yol verecektir.
Montaj kılavuzu
4
1 İç ünitesinden
2 Kullanım sıcak su deposuna
3 Oda ısıtmasına
3 4
önce vana bu konumda
5 3 yollu vana gövdesini boru sistemine monte edin.
Bağlantıyı yapmadan önce aşağıdaki şekle bakın.
1
B
9
8
6 Motoru bağlantı bileziği üzerine itin.
Adım 4 sırasında ayarlanan vana konumunu korumak için bu
işlem sırasında bileziği döndürmemeye dikkat edin.
7 Çevirme düğmesini aşağıda gösterildiği gibi vana motor
kapağı üzerine yerleştirin.
Oda ısıtma Kullanım sıcak su deposu
Çevirme düğmesinin ünite tarafından otomatik olarak
çalıştırılabilmesi için çevirme düğmesinin tam olarak içeri
bastırıldığından emin olun. Eğer çevirme düğmesi hafif kalkık
durursa manuel çalıştırma imkanı vardır.
Hava su tipi ısı pompa sistemi için kullanım sıcak su deposu
A
1 0
1 3
C
RKHTS200+260AB
4PW61220-1
