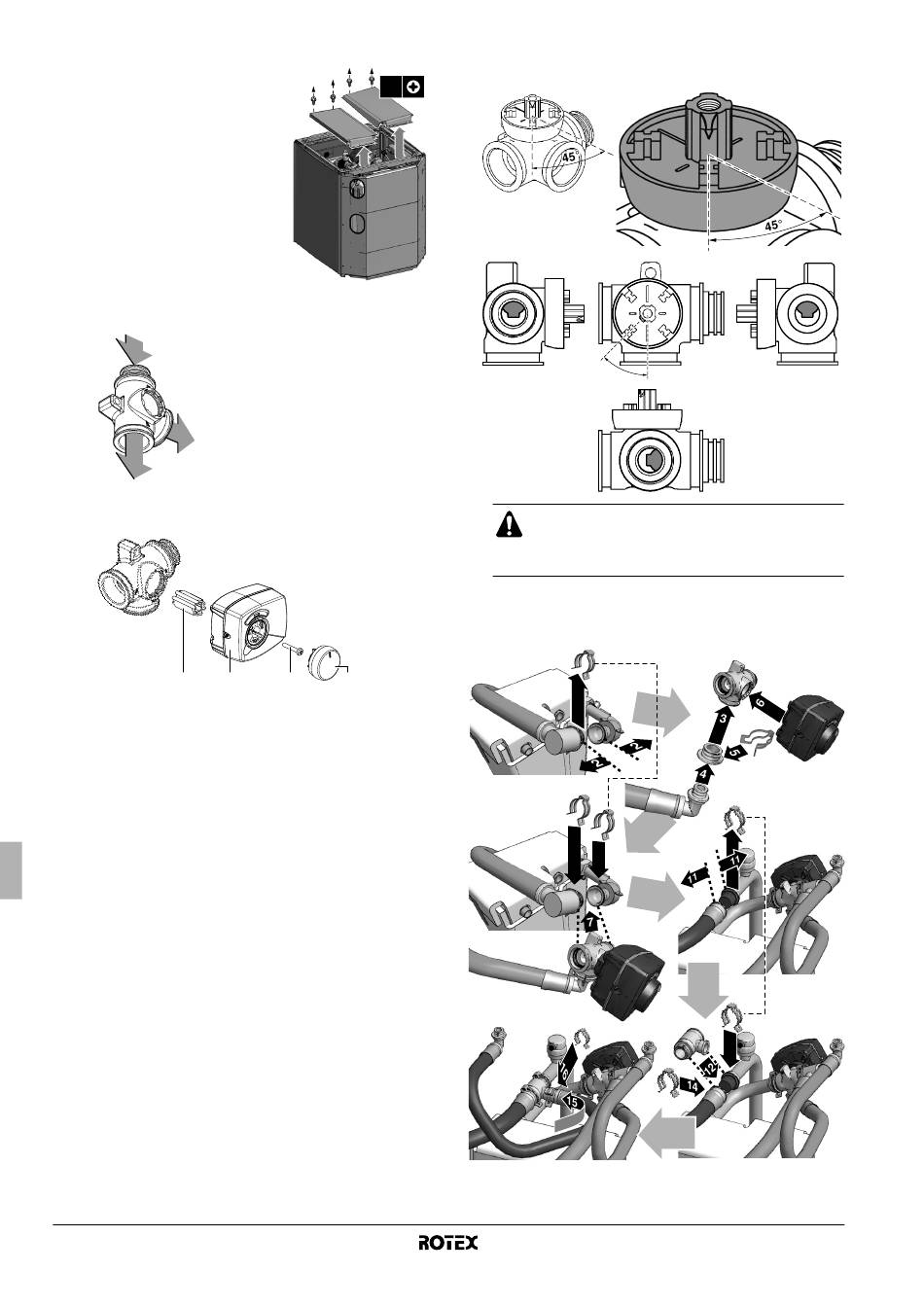

Rotex RKHTS200AB Manuel D'installation page 36

4 Sluit de 3-wegsklep aan
1 Verwijder beide delen van de
afvoerplaat bovenop
binnenunit alvorens u de 3-
wegsklep installeert.
2 Installatiestand.
De 3-wegsklep moet in de binnenunit worden geïnstalleerd.
1
2
3
3 Pak het 3-wegsklephuis en de 3-wegsklepmotor uit.
Controleer of de volgende accessoires bij de motor zitten.
2
1
1 Bus
2 Deksel klepmotor
3 Schroef
4 Draaiknop
Montagehandleiding
4
4x
de
1 Van binnenunit
2 Naar tank voor warm water voor
huishoudelijk gebruik
3 Naar ruimteverwarming
3 4
4 Zet de bus op de klep en draai de klep zo dat de bus staat
zoals aangegeven op de afbeelding hieronder.
45°
Als de klep niet op deze manier staat voordat de
motor wordt gemonteerd, laat de klep zowel
verwarmen van water voor huishoudelijk gebruik als
verwarmen van ruimten toe.
5 Installeer het 3-wegsklephuis in de leiding.
Zie de onderstaande afbeelding voordat u de aansluiting
uitvoert.
1
B
9
8
Tank voor warm water voor huishoudelijk gebruik voor lucht-water-
A
1 0
1 3
C
RKHTS200+260AB
warmtepompsysteem
4PW61220-1
