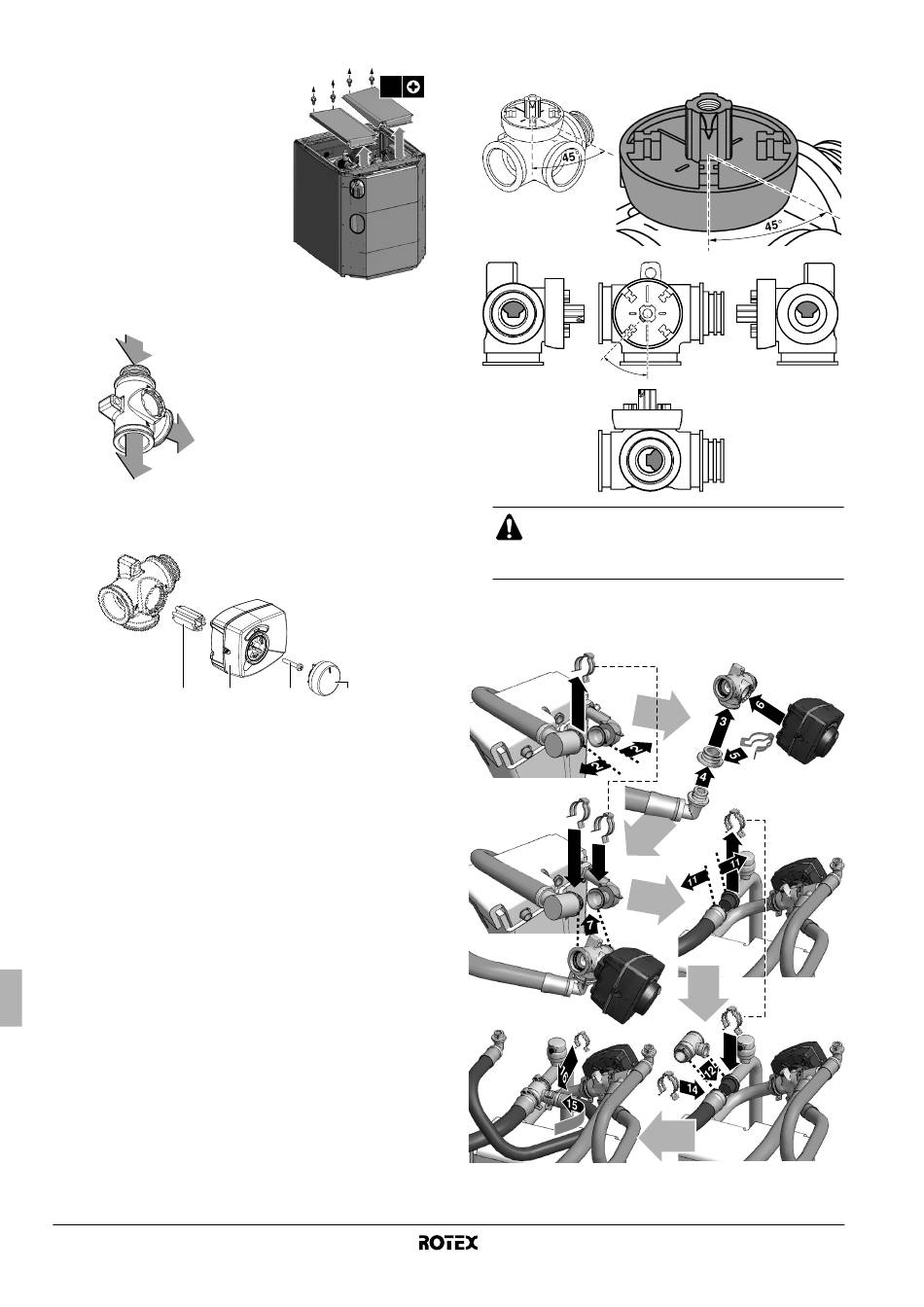

4 Ligue a válvula de 3 vias
1 Retire ambas as partes da placa
de drenagem do cimo da unidade
interior, antes de instalar a
válvula de 3 vias.
2 Posição de instalação.
A válvula de 3 vias tem de ser instalada na unidade interior.
1
2
3
3 Desembale o corpo e o motor da válvula de 3 vias.
Confirme se foram fornecidos com o motor os acessórios
que se seguem.
2
1
1 Manga
2 Tampa do motor da válvula
3 Parafuso
4 Manípulo
Manual de instalação
4
4x
1 Da unidade interior
2 Para o tanque de água quente
doméstica
3 Para aquecimento ambiente
3 4
4 Ponha a manga na válvula e rode esta para que a manga
fique na posição indicada na figura que se segue.
45°
Se a válvula não ficar nesta posição antes de se
montar o motor, cederá passagem tanto a água
doméstica como a aquecimento ambiente durante o
funcionamento.
5 Instale o corpo da válvula de 3 vias na tubagem.
Consulte a figura que se segue antes de efectuar as
conexões.
1
B
9
8
Tanque de água quente doméstica para o sistema de bomba de calor
A
1 0
1 3
C
