VERZICHT VAN DE UNIT
Het volledige systeem (binnenunit en buitenunit) is
ontworpen voor combinatie met een Rotex-tank voor warm
water voor huishoudelijk gebruik. Wanneer een andere
tank in combinatie met de Rotex-binnenunit wordt gebruikt,
staat Rotex niet in voor de goede werking of de bedrijfs-
zekerheid van het systeem. Bijgevolg kan Rotex in dat
geval ook geen garantie bieden op het systeem.

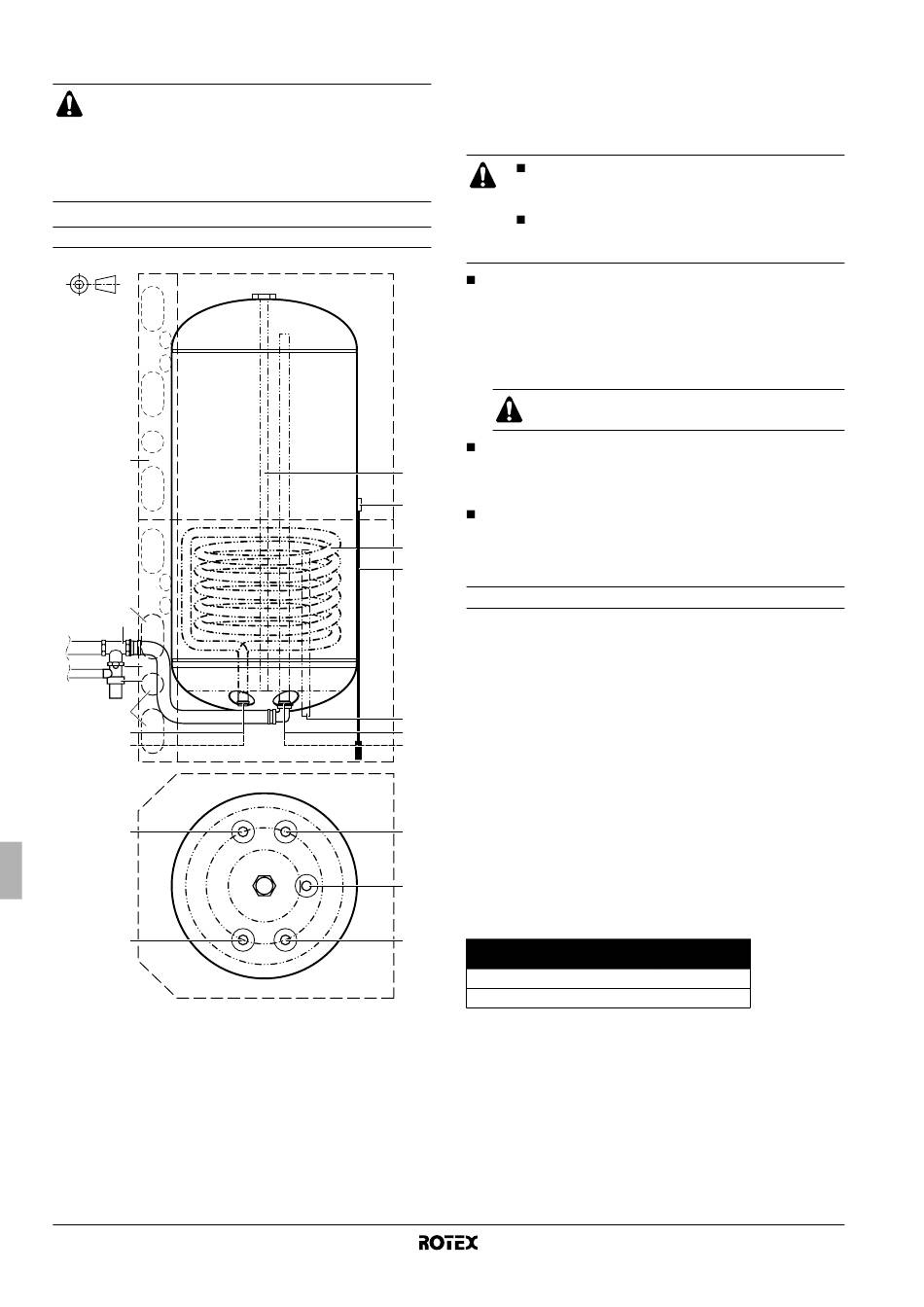

Hoofdcomponenten

N
P
B
C
D
P
G
J
G
J
A Warmwateruitlaataansluiting (G 3/4" vrouwelijk)
B T-stuk (lokale levering)
C Aansluiting drukveiligheidsklep
D Drukveiligheidsklep (lokale levering)
E Recirculatie-aansluiting (G 1/2" mannelijk)
F Thermistoraansluiting
G Stromingsinlaataansluiting van de RKHBRD-hoofdbinnenunit
onderaan de tank (snelkoppeling)
H Warmtewisselaarspiraal
J Retouruitlaataansluiting naar de RKHBRD-hoofdbinnenunit
onderaan de tank (snelkoppeling)
K Koudwaterinlaataansluiting (G 3/4" vrouwelijk)
Montagehandleiding
2
L Thermistor
M Anode
N Behuizing
P Uitbreekopeningen voor waterleiding
Beveiligingen
De aansluitingen van de veiligheidsklep van de tank
voor warm water voor huishoudelijk gebruik mogen
voor niets anders worden gebruikt.
Deze tank voor warm water voor huishoudelijk gebruik
kan alleen worden gebruikt met een RKHBRD-
binnenunit.
Thermische beveiliging — De RKHBRD-binnenunit is uitgerust
met een thermische beveiliging. De thermische beveiliging wordt
geactiveerd wanneer de temperatuur te hoog wordt. Wanneer
de beveiliging geactiveerd is, moet zij worden be gereset op de
binnenunit door op de rode knop te drukken (voor toegang,
verwijder de sierpanelen zoals aangegeven in de handleiding
van de binnnenunit).
Schakel de voeding uit alvorens u de sierpanelen van
de binnenunit opent.
Drukveiligheidsklep — Een drukveiligheidsklep (lokale levering)
conform met de relevante lokale en nationale voorschriften, met
M
een openingsdruk van maximaal 10 bar moet op de aansluiting
van de drukveiligheidsklep worden aangesloten.
F
Als op de drukveiligheid een afvoerleiding is aangesloten, moet
zij aflopend in een vorstvrije omgeving worden geïnstalleerd. Zij
H moet aan de lucht worden blootgesteld.
L

Overzichtsschema

Overzichtsschema, zie afbeelding 2.
1 Warmwateruitlaataansluiting (G 3/4" vrouwelijk)
2 Koudwaterinlaataansluiting (G 3/4" vrouwelijk)
3 Warmwateruitlaataansluiting onderaan de tank (snelkoppeling)
4 Koudwaterinlaataansluiting onderaan de tank (snelkoppeling)
E
A
5 Recirculatie-aansluiting (G 1/2" mannelijk)
K
6 Stromingsinlaataansluiting van de RKHBRD-hoofdbinnenunit
(snelkoppeling)
7 Retouruitlaataansluiting naar de RKHBRD-hoofdbinnenunit
(snelkoppeling)
8 3-wegsklep
A
9 Stromingsinlaataansluiting van de RKHBRD-hoofdbinnenunit
onderaan de tank (snelkoppeling)
10 Retouruitlaataansluiting naar de RKHBRD-hoofdbinnenunit
onderaan de tank (snelkoppeling)
E
11 Uitbreekopeningen voor waterleiding
12 Verstelbare poten (alleen RKHBRD-unit)
K
Model tank voor warm water voor
huishoudelijk gebruik
RKHTS200AB
RKHTS260AB
Tank voor warm water voor huishoudelijk gebruik voor lucht-water-
H
2010 mm
2285 mm
RKHTS200+260AB
warmtepompsysteem
4PW61220-1
