Üniteye genel bakış
Toplam sistemi (iç ünite ve dış ünite), bir Rotex kullanım
sıcak su deposu ile kombinasyon için tasarlanmıştır. Rotex
iç ünite ile başka bir depo kullanılması halinde, Rotex
sistemin düzgün çalışmasını da güvenilirliğini de garanti
edemez. Bu nedenlerle, böyle durumlarda Rotex sistemin
garantisini veremez.

Ana elemanlar

N
P
B
C
D
G
J
G
J
A Sıcak su çıkış bağlantısı (G 3/4" Dişi)
B T-parçası (sahadan etmin edilir)
C Basınç boşaltma valfı bağlantısı
D Basınç boşaltma valfı (sahadan temin edilir)
E Sirkülasyon bağlantısı (G 1/2" Erkek)
F Termistör soketi
G Ana RKHBRD iç üniteden gelen deponun alt kısmındaki akış giriş
bağlantısı (çabuk bağlantı elemanı)
H Isı eşanjör serpantini
J Ana RKHBRD iç üniteye giden deponun alt kısmındaki dönüş
çıkış bağlantısı (çabuk bağlantı elemanı)
K Soğuk su giriş bağlantısı (G 3/4" Dişi)
Montaj kılavuzu
2
L Termistör
M Anot
N Muhafaza
P Su boruları için montaj delikleri
Emniyet cihazları
Kullanım sıcak su deposu tahliye vanası bağlantıları
başka amaç için kullanılamaz.
Bu kullanım sıcak su deposu sadece RKHBRD iç
ünite ile kullanılabilir.
Termal koruyucu — RKHBRD iç ünitesinde bir termal koruyucu
vardır. Termal koruyucu sıcaklık fazla yükseldiğinde devreye
girer. Devreye sokulduğunda kırmızı butona basarak iç ünite
üzerinden koruyucu sıfırlanmalıdır (erişim için iç ünitenin
kılavuzunda belirtildiği gibi dekorasyon panelleri çıkarılmalıdır).
İç ünitenin dekorasyon panellerini açmadan önce güç
beslemesini kapatın.
Basınç boşaltma valfı — Basınç boşaltma valfı bağlantı yerine
ilgili yerel ve ulusal düzenlemelere uygun ve maksimum 10 bar
açma basıncına sahip bir basınç boşaltma valfı (sahadan temin
edilir) bağlanmalıdır.
Basınç boşaltma aygıtına bir tahliye borusu bağlandığında,
M
sürekli aşağı yönde olmalı ve dondan korunmuş bir ortama
takılmalıdır. Atmosfere açık olarak bırakılmalıdır.
F
H Görünüm şeması
L

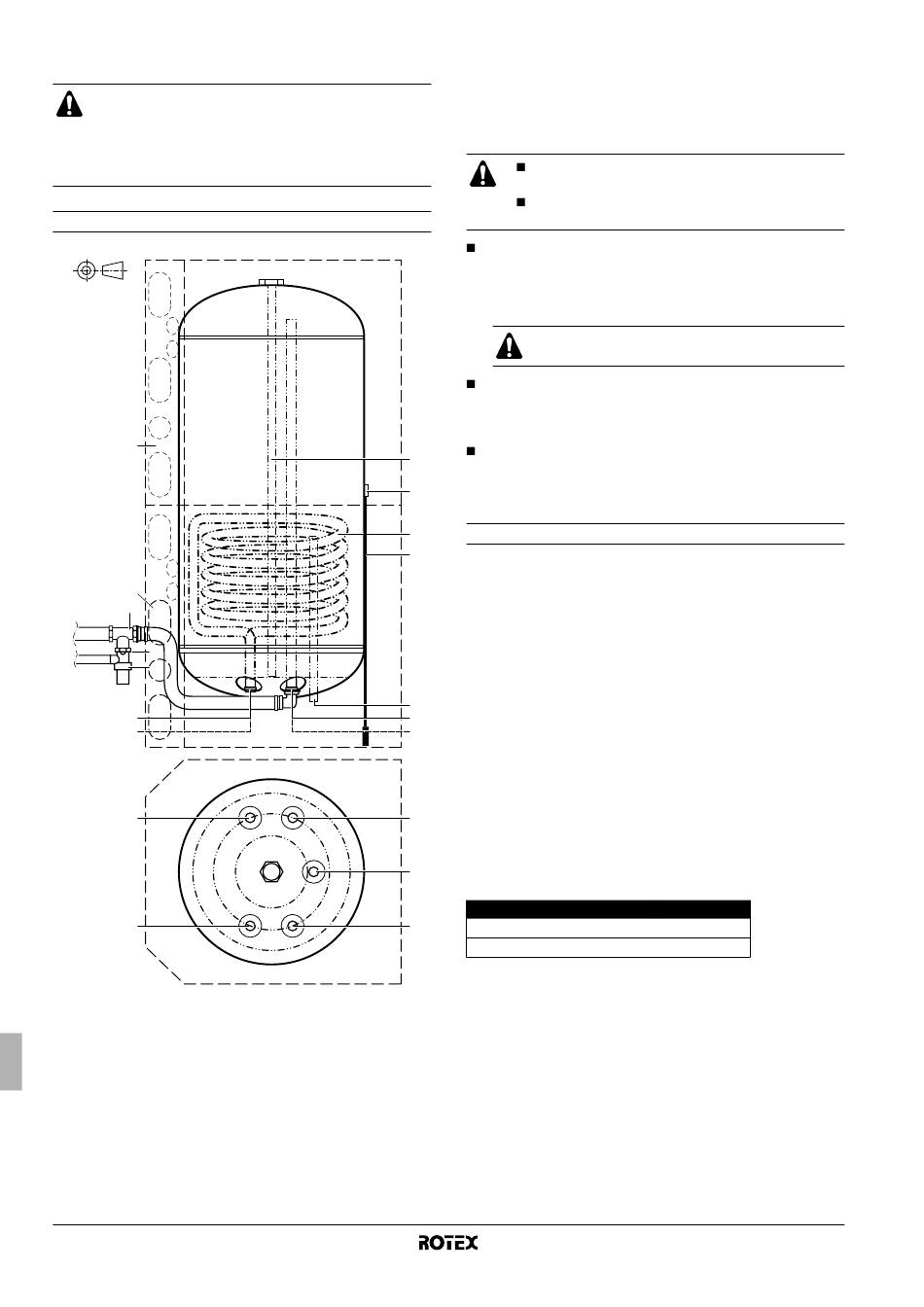

Görünüm şeması, bkz. şekil 2.
1 Sıcak su çıkış bağlantısı (G 3/4" Dişi)
2 Soğuk su giriş bağlantısı (G 3/4" Dişi)
3 Deponun alt kısmındaki sıcak su çıkış bağlantısı (çabuk
bağlantı elemanı)
4 Deponun alt kısmındaki soğuk su giriş bağlantısı (çabuk
bağlantı elemanı)
5 Sirkülasyon bağlantısı (G 1/2" Erkek)
E
6 Ana RKHBRD iç üniteden gelen akış giriş bağlantısı
A
(çabuk bağlantı elemanı)
K
7 Ana RKHBRD iç üniteye giden dönüş çıkış bağlantısı
(çabuk bağlantı elemanı)
8 3 yollu vana
9 Ana RKHBRD iç üniteden gelen deponun alt kısmındaki akış giriş
bağlantısı (çabuk bağlantı elemanı)
A
10 Ana RKHBRD iç üniteye giden deponun alt kısmındaki dönüş
çıkış bağlantısı (çabuk bağlantı elemanı)
11 Su boruları için montaj delikleri
E
12 Tesviye ayağı (yalnız RKHBRD ünitesi)
Kullanım sıcak su deposu modeli
K
RKHTS200AB
RKHTS260AB
Hava su tipi ısı pompa sistemi için kullanım sıcak su deposu
H
2010 mm
2285 mm
RKHTS200+260AB
4PW61220-1
