Die Installation muss von einem zugelassenen Fach-
mann durchgeführt werden. Die Auswahl der Materia-
lien und die Installation müssen den lokal und national
geltenden Normen und Vorschriften entsprechen.
Das Gerät nicht an einem Ort installieren, wo sich
explosives Gasgemisch in der Luft befinden könnte.
Die Wasserqualität des Brauchwassers muss der EU-
Richtlinie 98/83 EC entsprechen.
Beim Kaltwasseranschluss des Brauchwassertanks
sollte eine Ablass-Einrichtung installiert werden.
Es ist aus Sicherheitsgründen nicht zulässig, dem
Wasserkreislauf Glykol hinzuzufügen.
Damit das Wasser im Tank erneuert wird, ist es
wichtig, dass die Speicherkapazität des Brauch-
wassertanks dem Tagesbedarf an heißem Wasser
entspricht.
Falls über längere Zeit kein heißes Wasser verbraucht
wird, muss die Anlage erst mit frischem Wasser
gespült werden, bevor sie dann wieder verwendet
wird.
Diese Maßnahme zur Desinfizierung der Anlage wird
in der Bedienungsanleitung der Inneneinheit näher
beschrieben.
Es sollte vermieden werden, dass der Brauchwasser-
tank und die Heißwasser-Entnahmestelle (Dusche,
Bad, ...) weit auseinander liegen, so dass das Wasser
einen langen Weg durch die Rohrleitung zurücklegen
muss. Auch sollte es keine toten Leitungsenden
geben.
Die Installation muss den vor Ort und national gelten-
den Vorschriften entsprechen. Das kann zusätzliche
hygienische Maßnahmen erforderlich machen.
Um lokale und nationale Vorschriften zu erfüllen,
könnte es erforderlich sein, Thermostat-Mischventile
zu installieren.
Sofort nach der Installation muss der Brauchwasser-
tank mit klarem Wasser gespült werden. In den ersten
5 aufeinander folgenden Tagen nach der Installation
muss das jeweils mindestens 1-mal am Tag
wiederholt werden.
Falls es von vor Ort und/oder von national geltenden Bestimmungen
gefordert ist, muss zwischen der Heißwasser-Entnahmestelle und
dem Rezirkulations-Anschluss
Rücksaugpumpe installiert werden.
3
1 2
4

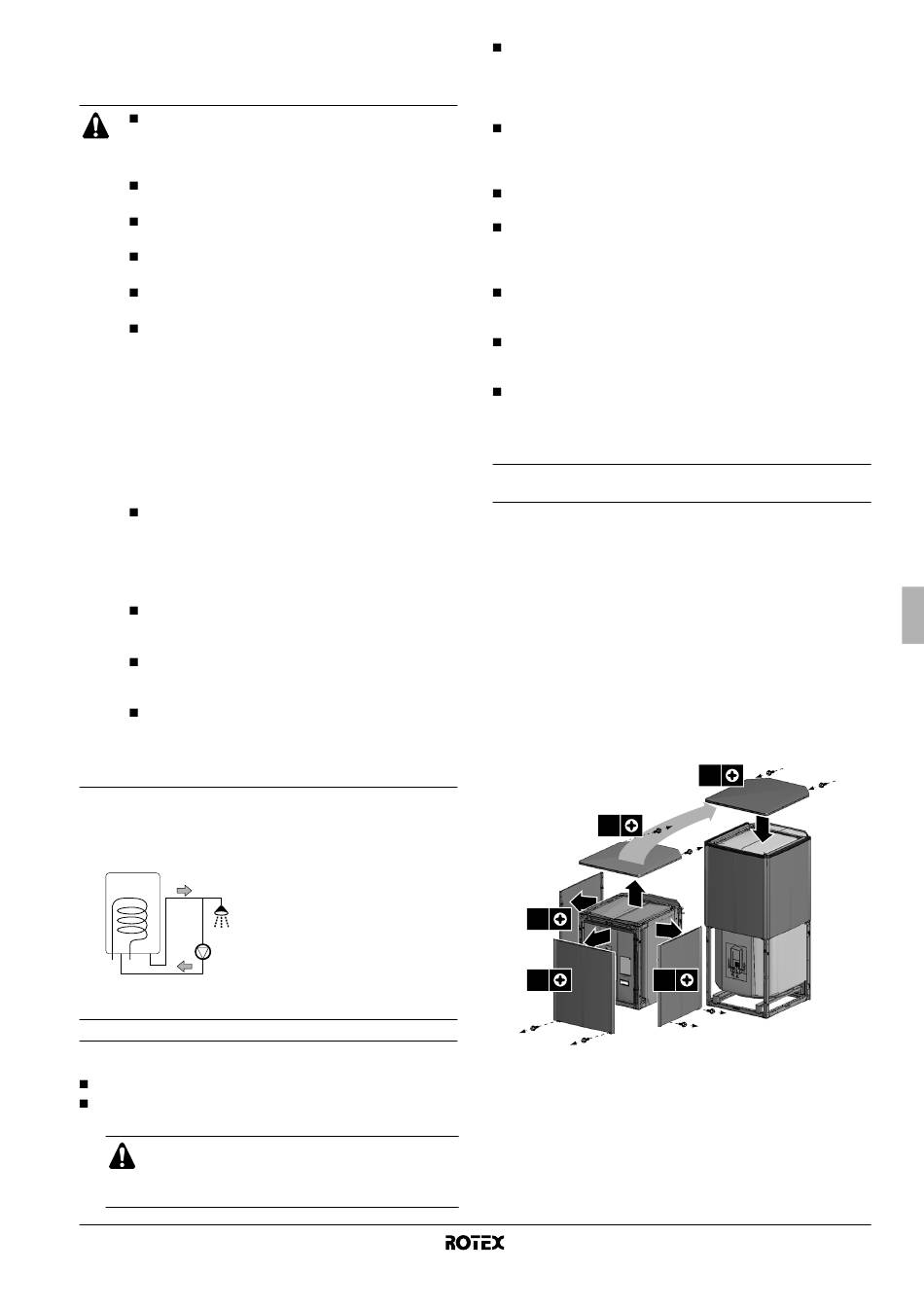

Installationsleitfaden

Achten Sie bei der Installation des Brauchwassertanks auf Folgendes:
Der Installationsort muss frostfrei sein.
Standardmäßig wird der optionale Brauchwassertank oben auf
der Inneneinheit installiert.
Denken Sie vor der Installation der Inneneinheit
daran, dass später
Wartungsarbeiten links und/oder rechts genügend
Raum freigelassen sein muss.
RKHTS200+260AB
Brauchwassertank für Luft-Wasser-Wärmepumpe
4PW61220-1
des Brauchwassertanks eine
1 Rezirkulations-Anschluss
2 Heißwasseranschluss
3 Dusche
4 Rücksaugpumpe
zur Durchführung von
Der Brauchwassertank kann aber auch auf dem Fußboden
angebracht werden. In diesem Fall ist der separat zu
bestellende zugehörige
erforderlich, um den Brauchwassertank neben der Inneneinheit
installieren zu können.
Installieren Sie den Brauchwassertank an einer geeigneten
Stelle so, dass Wartungsarbeiten leicht durchgeführt werden
können. Siehe Abbildung 3 und die Installationsanleitung der
RKHBRD Inneneinheit.
Sorgen Sie für einen Anschluss für das Druckentlastungsventil
und sehen Sie am Kaltwasser-Einlass einen Abfluss vor.
Zur Vermeidung von Wasserrückfluss sollte beim Wassereinlass
des Brauchwassertanks ein Rückschlagventil installiert werden.
Beachten Sie dazu die vor Ort geltenden Vorschriften und
gesetzlichen Bestimmungen.
Treffen Sie Vorkehrungen, damit bei einer Leckage am
Installationsort und der Umgebung keine Schäden durch das
Wasser entstehen können.
Am Kaltwasser-Einlass sollte ein Druckregelventil installiert
werden. Beachten Sie dazu die vor Ort geltenden Vorschriften
und gesetzlichen Bestimmungen.
Am Kaltwasser-Einlass sollte ein Ausdehnungsgefäß installiert
werden. Beachten Sie dazu die vor Ort geltenden Vorschriften
und gesetzlichen Bestimmungen.
Den Brauchwassertank installieren und in Betrieb
nehmen
Den Brauchwassertank oben auf der Inneneinheit
installieren
1 Nehmen Sie den Brauchwassertank aus der Verpackung.
Beachten Sie dazu die Instruktionen in der entsprechenden
Anleitung.
2 Prüfen Sie, ob alle Zubehörteile des Brauchwassertanks
mitgeliefert sind (siehe "Zubehör" auf Seite 1).
3 Bei der Inneneinheit die vordere Zierblende und die obere
Abdeckung abnehmen.
Zum Abnehmen der vorderen Zierblende die 2 unteren
Schrauben entfernen und dann die Blende abheben.
Die obere Abdeckung der Inneneinheit auf den Brauchwasser-
tank montieren.
2x
3
1
2x
1
1
2x 2x
EKFMAHTB-Rohrverbindungssatz
2x
3
Installationsanleitung
3
