8 Collegare la valvola di sicurezza (non di fornitura, pressione di
apertura massima 10 bar) e lo scarico.
9 Collegare il filo del termistore al quadro elettrico dell'unità
interna. Assicurarsi che l'alimentazione sia disattivata. Vedere lo
schema elettrico in dotazione con l'unità interna.
La distanza tra il cavo del termistore e il cavo di alimentazione
deve sempre essere almeno 25 mm per impedire le interferenze
elettromagnetiche sul cavo del termistore.
1 Inserire il connettore del cavo del termistore nella presa
X11A sulla PCB.
2 Fissare i cavi agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 Durante la stesura dei cavi, verificare che non ostacolino il
montaggio del coperchio dell'unità interna.

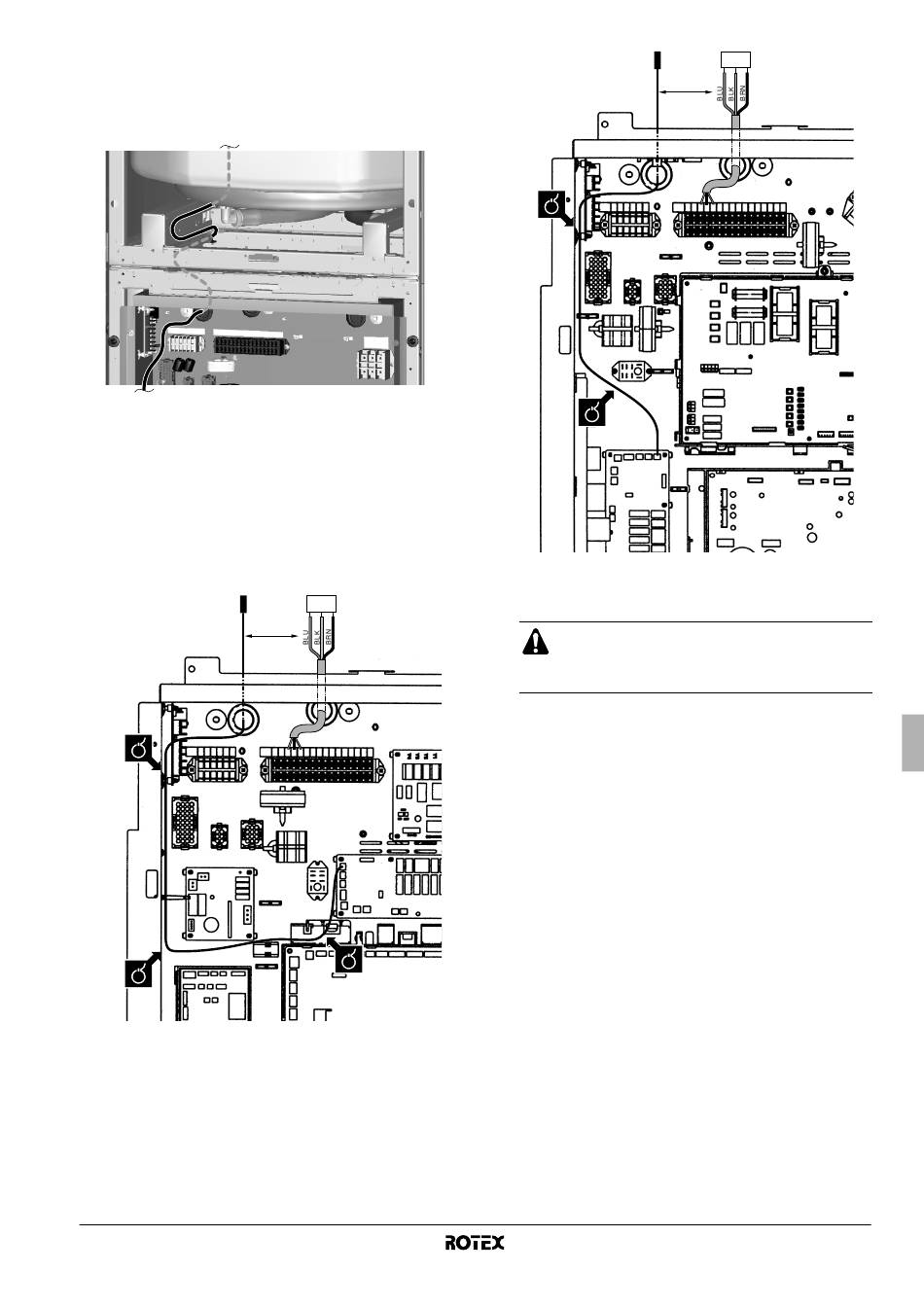

Nota: le figure mostrano solo i collegamenti in loco rilevanti.
1~
>25 mm
RKHTS200+260AB
Serbatoio dell'acqua calda per usi domestici per sistema a pompe
di calore aria-acqua
4PW61220-1
3-way
valve
N Y L
X2M
3 4 5
X11A
A3P
3~
>25 mm
X11A
A3P
10 Rimontare la piastra di drenaggio sull'unità interna.
11 Messa in funzione
La serpentina del serbatoio dell'acqua calda per usi
domestici deve essere riempita con acqua dal relativo
ingresso acqua dell'unità interna e ciò allo scopo di
evitare che lo sporco entri nel sistema.
Attenersi ai seguenti passaggi per riempire il serbatoio
dell'acqua calda per usi domestici:
1 Aprire ogni rubinetto dell'acqua calda per espellere l'aria dai
tubi del sistema.
2 Aprire la valvola di erogazione dell'acqua fredda. Assicurarsi
che i pannelli decorativi del serbatoio dell'acqua calda per usi
domestici e dell'unità interna siano allineati.
3 Chiudere tutti i rubinetti dell'acqua una volta espulsa tutta
l'aria.
4 Verificare se vi sono perdite.
5 Azionare manualmente la valvola di sicurezza per garantire
un flusso d'acqua libero nel tubo di scarico (ruotare la
manopola a sinistra). Vedere "Componenti principali" a
pagina 2 per informazioni sulla posizione della valvola di
sicurezza.
3-way
valve
N Y L
X2M
3 4 5
Manuale d'installazione
6
