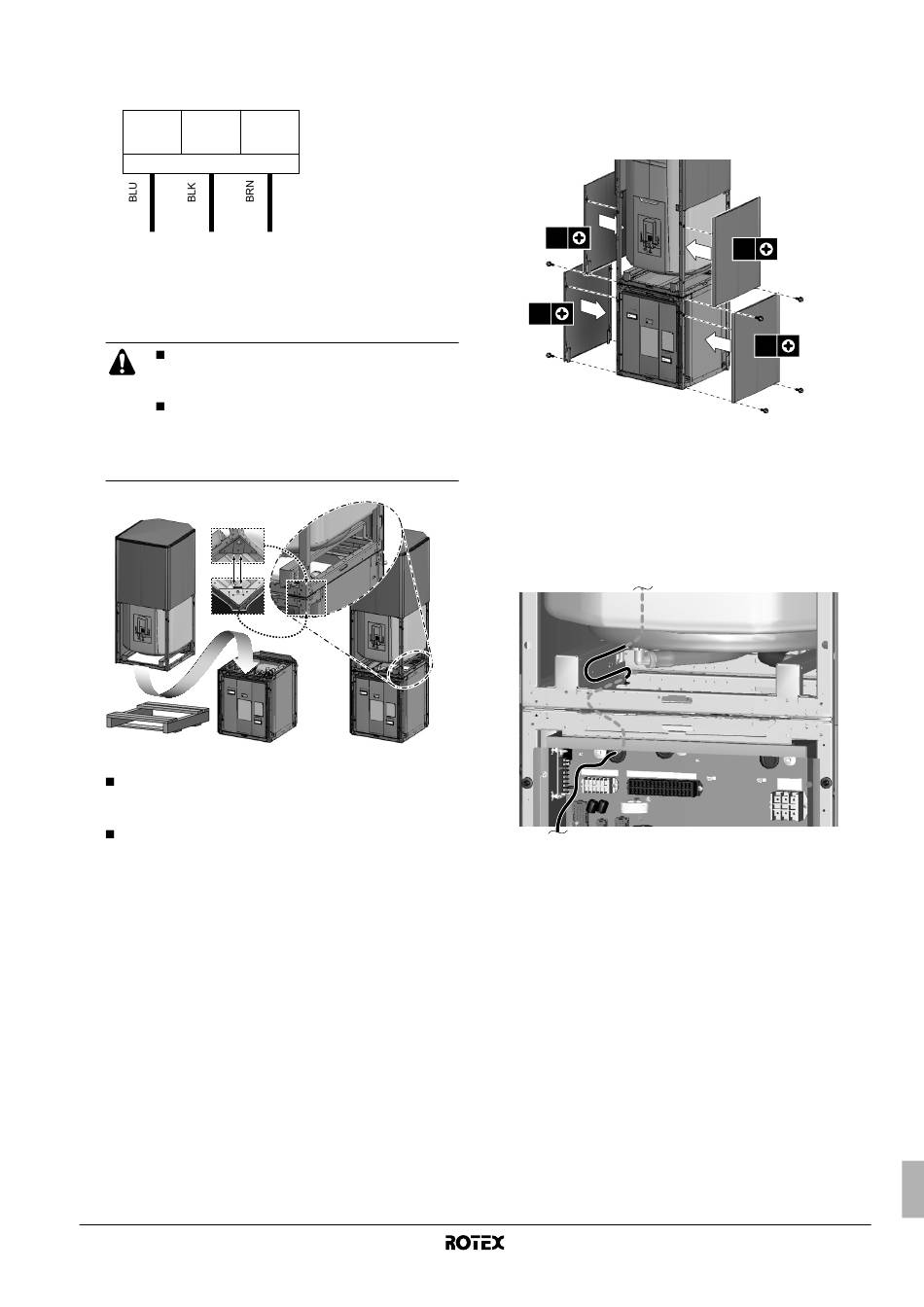

8 Zapojení rozvodné skříňky vnitřní jednotky provedete podle
následujícího obrázku: (zajistěte vypnutí napájení)
X2M
3 4
3-cestný ventil
N Y L
Dbejte na dodržování správných kabelových tras znázorně-
ných uvnitř jednotky (tyto kabelové trasy naleznete
v instalačním manuálu vnitřní jednotky).
Viz také schéma zapojení jednotky dodávané s jednotkou.
5 Na horní stranu vnitřní jednotky namontujte modul nádrže.
Vzhledem ke hmotnosti nádrže na horkou
užitkovou vodu je doporučeno s ní manipulovat a
zdvihat ji za pomoci dvou osob.
Při montáži modulu nádrže dbejte na to, aby
polohová vodítka ve všech čtyřech rozích nádrže
na horkou užitkovou vodu dokonale zapadla do
odpovídajících čtyř polohových vodítek na horní
straně vnitřní jednotky, viz níže uvedený obrázek.
6 Připojte ohebné hadice způsobem znázorněným na slici 4.
2 ohebné hadice s rychlými přípojkami na obou stranách
musejí být připojeny k předpokládané přípojce spirály (viz
sliku 4).
2 ohebné hadice s rychlou přípojkou na jedné straně a
závitovou spojkou na druhé straně musejí být připojeny
k výstupu horké vody a ke vstupu studené vody (viz sliku 4).
V závislosti na místu
pravostranná instalace) vyražte v zadní desce požadovaný
pravý nebo levý otvor. Chraňte ohebné potrubí nasazením
průchodky na okraje vyražených otvorů.
V případě použití recirkulační přípojky připojte k tomuto
otvoru trubku se závitovou přípojkou a protáhněte ji také
otvorem v zadní desce (viz sliku 4).
1 Přípojka výstupu horké vody (G 3/4", s vnitřním závitem)
2 Přípojka vstupu horké vody (G 3/4", s vnitřním závitem)
3 Přípojka výstupu horké vody ve spodní části nádrže
(rychlospojka)
4 Přípojka vstupu horké vody ve spodní části nádrže
(rychlospojka)
5 Přípojka recirkulace(G 1/2", s vnějším závitem)
6 Vstupní přípojka průtoku z hlavní RKHBRD vnitřní jednotky
(rychlá spojka)
7 Výstupní přípojka zpětného průtoku k hlavní RKHBRD
vnitřní jednotce (rychlá spojka)
8 3-cestný ventil
RKHTS200+260AB
Nádrž na horkou užitkovou vodu pro systém tepelných čerpadel
vzduch – voda
4PW61220-1
5
instalace (levostranná nebo
9 Vstupní přípojka z hlavní RKHBRD vnitřní jednotky ve
spodní části nádrže (rychlá spojka)
10 Přípojka zpětného průtoku k hlavní RKHBRD vnitřní
jednotce ve spodní části nádrže (rychlá spojka)
7 Připevněte spodní boční dekorační panely nádrže na horkou
užitkovou vodu k vnitřní jednotce.
1
2
3
2x
1
2
3
2x
1 Dekorační panel
2 Otvor pro rychlé upevnění
3 Připevněte pomocí 2 šroubů
8 Připojte tlakový pojistný ventil (běžný materiál, tlak otevření
ventilu max. 10 bar) a odtok.
9 K rozvodné skříňce vnitřní jednotky připojte kabel termistoru.
Dbejte na to, aby bylo vypnuto napájení. Viz také schéma
zapojení jednotky dodávané s vnitřní jednotkou.
Vzdálenost mezi kabelem termistoru a napájecím kabelem musí
být vždy nejméně 25 mm tak, aby na kabelu termistoru
nedocházelo k elektromagnetické interferenci.
1 Zapojte konektor kabelu termistoru do patice X11A na řídící
kartě PCB.
2 Upevněte kabely do kabelového svazku pomocí kabelových
pásků. Uvolní se tak případné napětí kabelů.
1
2
3
2x
1
2
3
2x
