ANORÂMICA DA UNIDADE
O sistema completo (unidades interior e de exterior) foi
concebido para permitir a combinação de um tanque de
água quente doméstica Rotex. Caso se utilize outro
tanque em combinação com a unidade interior Rotex, a
Rotex não pode assegurar o bom funcionamento nem a
fiabilidade do sistema. Consequentemente, a Rotex não
pode conceder qualquer garantia ao sistema nesta
situação.

Componentes principais

13
14
2
3
4
15
7
9
7
9
1 Conexão de água quente
2 Encaixe T (fornecimento local)
3 Ligação da válvula de segurança
4 Válvula de segurança (fornecimento local)
5 Orifício de recirculação
6 Encaixe do termístor
7 Conexão de entrada para o fluxo
8 Serpentina do permutador de calor
9 Conexão para a saída de retorno
10 Conexão de água fria
Manual de instalação
2
11 Termístor
12 Ânodo
13 Caixa
14 Orifícios
Dispositivos de segurança
As ligações do tanque de água quente doméstica
para a válvula de segurança não podem ser usadas
para outros fins.
Este tanque de água quente doméstica só pode ser
utilizado com unidades interiores RKHBRD.
Protecção térmica — A unidade interior RKHBRD vem
equipada com uma protecção térmica. A protecção térmica é
activada quando a temperatura se torna demasiado elevada. Se
for activada, a protecção tem de ser reinicializada na unidade
interior, carregando no botão encarnado (para lhe aceder, retire
os painéis decorativos da caixa, como se indica no manual da
unidade interior).
Desligue a alimentação, antes de abrir os painéis
decorativos da unidade interior.
Válvula de segurança – É necessário ligar uma válvula de
segurança (fornecimento local) à ligação respectiva, cumprindo
a legislação nacional e os regulamentos locais aplicáveis. A
pressão de abertura desta válvula deve ser inferior a 10 bar.
12
Se houver um tubo de descarga ligado ao dispositivo de
segurança, tem de ser instalado em sentido continuamente
6
descendente, em ambiente protegido de congelação. Tem de
ser deixado aberto à atmosfera.
8
11

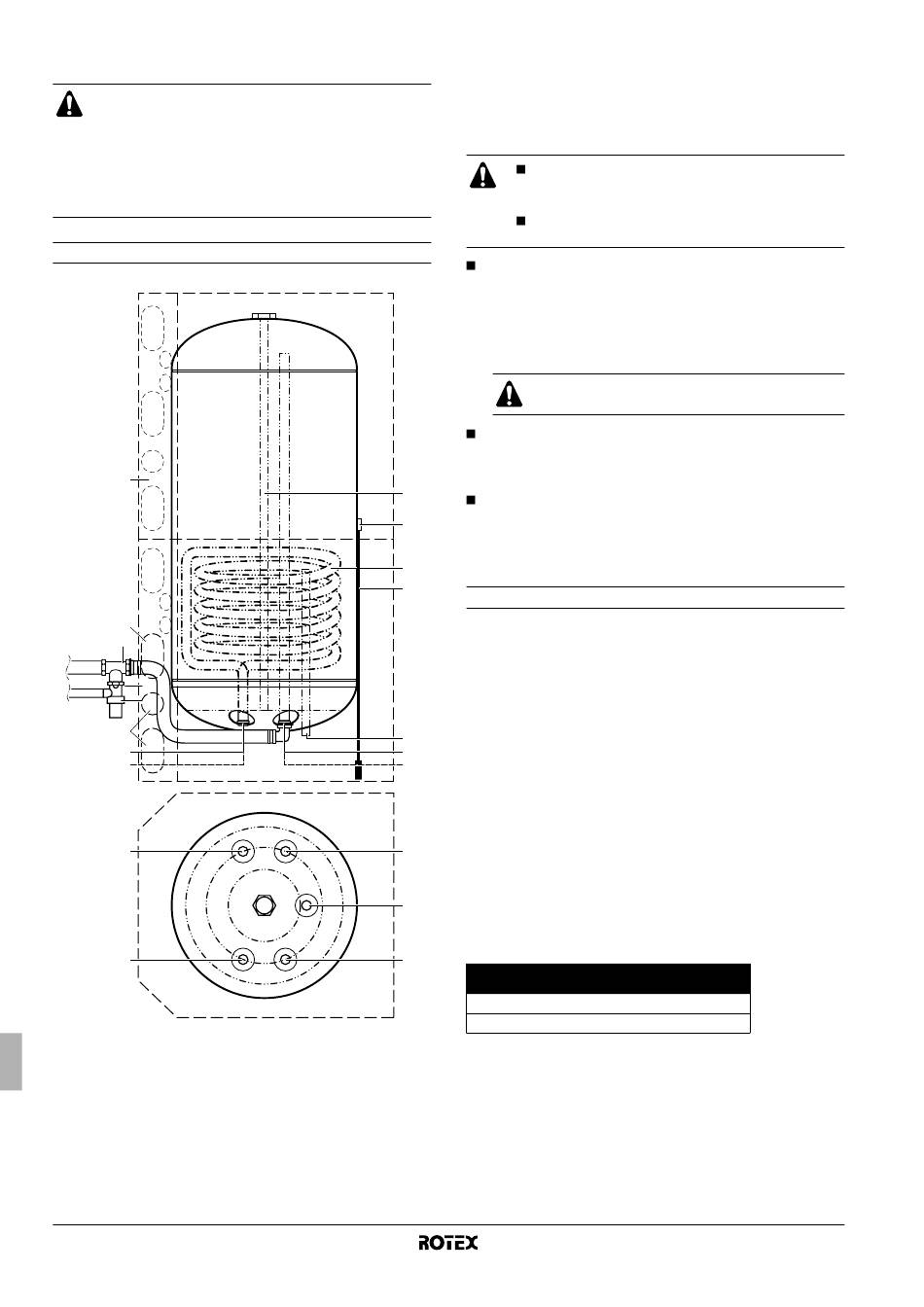

Diagrama geral

Diagrama geral, consulte a figura 2.
1 Ligação para saída de água quente (G 3/4" fêmea)
2 Ligação para entrada de água fria (G 3/4" fêmea)
3 Ligação para saída de água quente no fundo do tanque
(acoplamento rápido)
4 Ligação para entrada de água fria no fundo do tanque
5
(acoplamento rápido)
1
5 Conexão de recirculação (G 1/2" macho)
10
6 Conexão de entrada para o fluxo da unidade interior principal
RKHBRD (acoplamento rápido)
7 Conexão de saída para o retorno da unidade interior principal
RKHBRD (acoplamento rápido)
8 Válvula de 3 vias
1
9 Conexão de entrada para o fluxo da unidade interior principal
RKHBRD, no fundo do tanque (acoplamento rápido)
10 Conexão de saída para o retorno da unidade interior principal
5
RKHBRD, no fundo do tanque (acoplamento rápido)
11 Pré-orifícios para tubagens de água
12 Pés niveladores (apenas na unidade RKHBRD)
10
Modelo do tanque de água quente
doméstica
RKHTS200A
RKHTS260A
A
2010 mm
2285 mm
RKHTS200+260A
Tanque de água quente doméstica
para o sistema de bomba de calor ar-água
4PW56004-1
