2. PREPARACIÓN A LA INSTALACIÓN
2.1 Preparación conexiones eléctricas
!
Atención
conformidad con las normas vigentes en el país de instalación (normas CEI 64 - 8 /
EN 60335-1...)
Es obligatoria la puesta a tierra de las masas metálicas de la estructura (cancela y columnas).

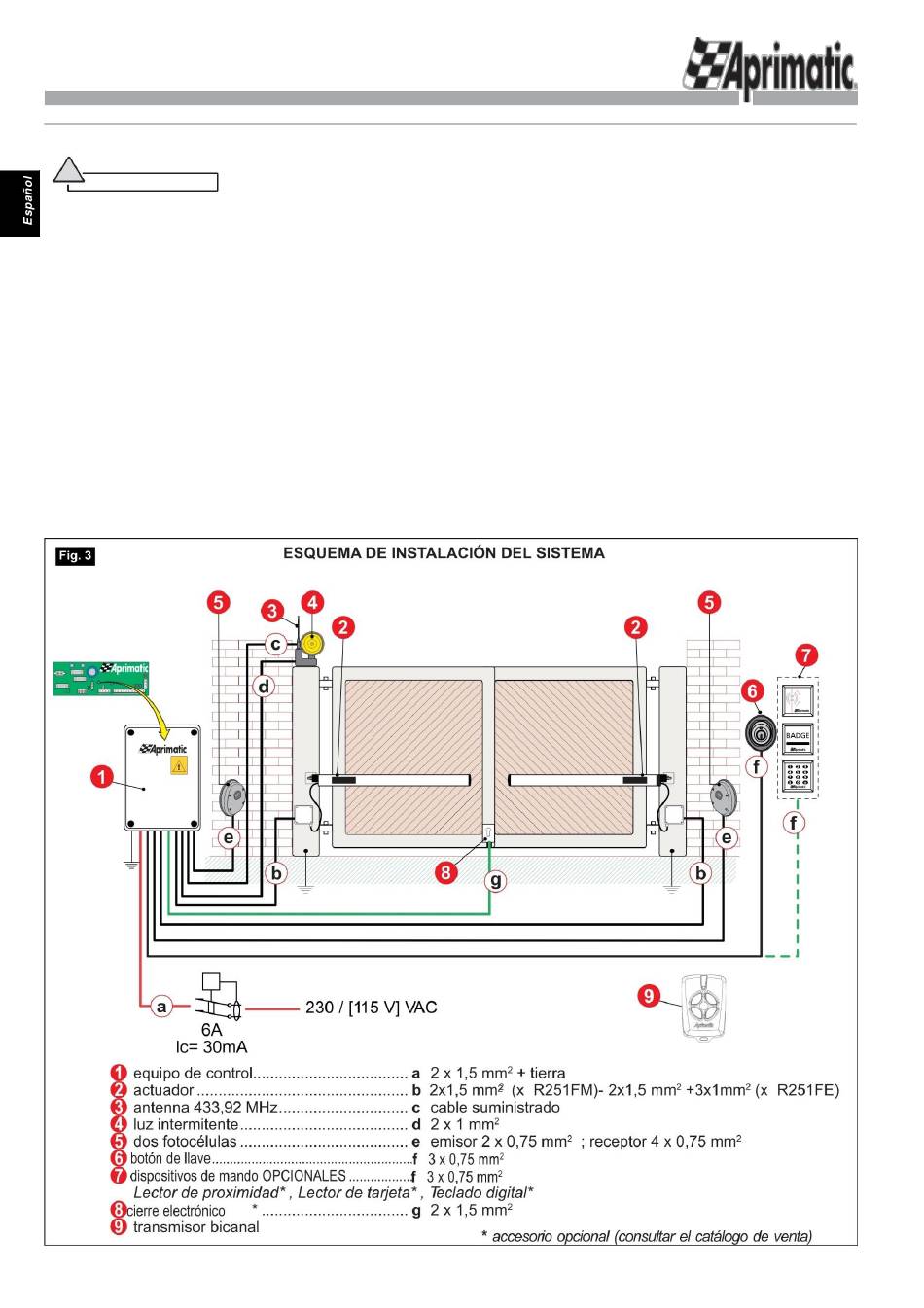

• Preparar las conexiones eléctricas de los dispositivos de control y seguridad del sistema según el esquema en la
fig.3 respetando las advertencias suministradas en este manual y las instrucciones adjuntas a los accesorios
instalados. Preparar las canaletas adecuadas (exteriores o empotrada) hasta la posición de instalación de los
dispositivos.
• La caja que contiene los elementos electrónicos es hermética y se debe posicionar al menos a 30 cm del suelo, las
salidas de los cables deben ser orientadas hacia abajo. Se deben sellar correctamente los empalmes de los tubos
portacables a la caja para impedir la entrada de condensación, insectos y pequeños animales.
• ALIMENTACIÓN: 230V AC - Cable 3x1,5 mm
base a la longitud de la línea.
Si fuese necesario introducir una vaina de protección en el cable de alimentación de la automatización, llevar a cabo
esta operación antes de efectuar la conexión de dicho cable a las cajas de derivación.
•
¡IMPORTANTE! Instalar siempre, antes de la línea, un interruptor general que garantice una desconexión omnipolar con
apertura mínima de los contactos de 3mm (conectar un interruptor magnetotérmico diferencial de 6A - sensibilidad 30mA).
• Conexión actuador/equipo – seguir las indicaciones detalladas en al manual del equipo electrónico.
• Los dispositivos accesorios de control y mando y el pulsador de emergencia se deben colocar dentro del campo
visual de la automatización, lejos de piezas en movimiento y a una altura mínima del suelo de 1,5 m.
Toda la instalación debe ser realizada por personal cualificado y en perfecta
